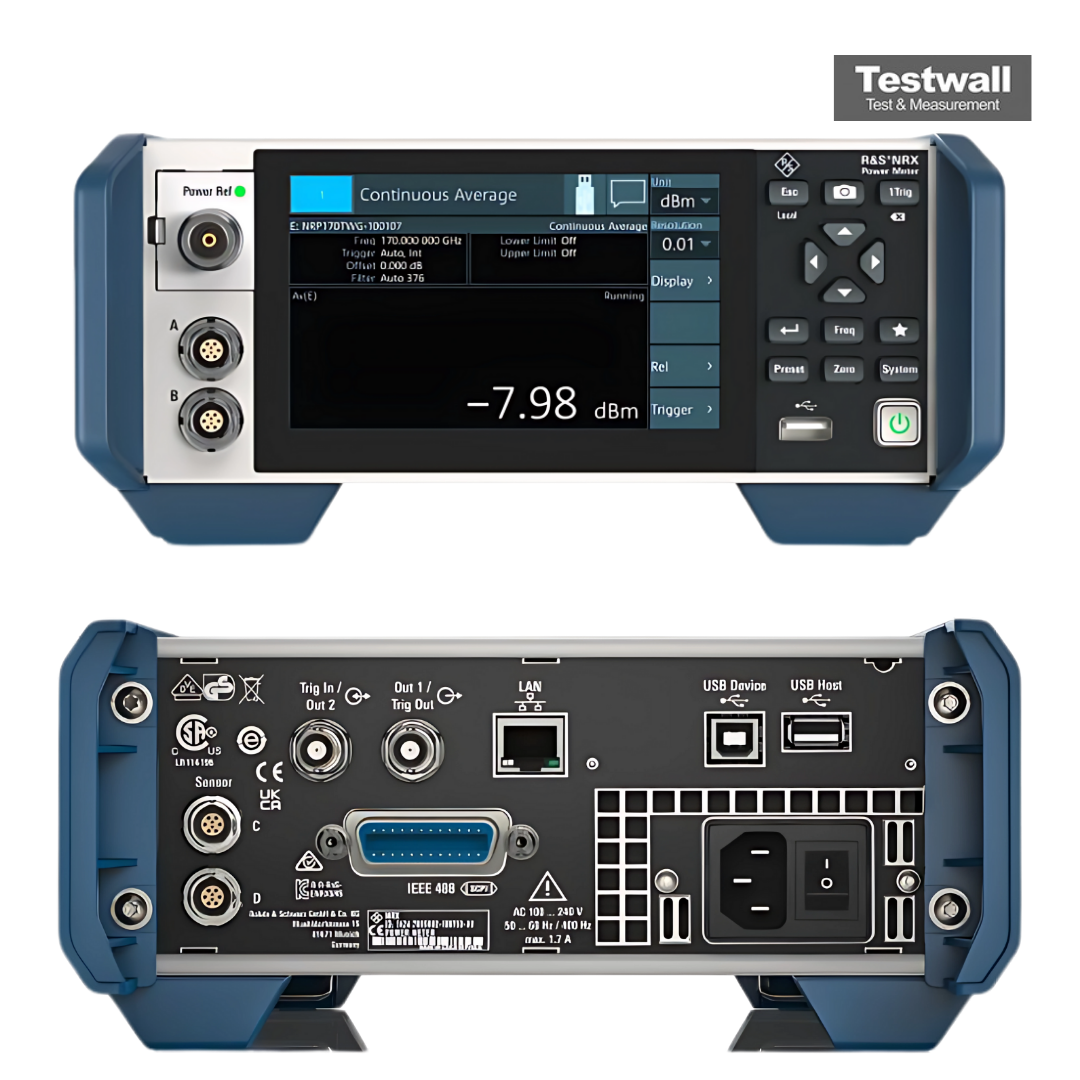

Rohde & Schwarz
Rohde & Schwarz NRX
Power Meter, Frequency range DC to 110 GHz (sensor dependent)
DC à 110 GHz Gamme de fréquences
0,1 fW à 30 W Plage de puissance
234 × 106 × 272 mm Dimensions (L × H × P)
2,35 à 2,58 kg Poids
1 standard, 2 avec Opt. NRX-K2, 4 avec Opt. NRX-K2 et NRX-K4 (rear capteur inputs Opt. NRX-B4) Voies
| Attribut | Valeur |
|---|---|
| Gamme de fréquences | DC à 110 GHz |
| Plage de puissance | 0,1 fW à 30 W |
| Dimensions (L × H × P) | 234 × 106 × 272 mm |
| Poids | 2,35 à 2,58 kg |
| Voies | 1 standard, 2 avec Opt. NRX-K2, 4 avec Opt. NRX-K2 et NRX-K4 (rear capteur inputs Opt. NRX-B4) |
| Capteurs compatibles | NRPxxS(N)/T(N)/A(N)/P, NRP-Zxx, NRQ6, NRT-Zxx (Opt. NRX-B9) |
| Référence de puissance | Opt. NRX-B1: 50 MHz ou 1 GHz, CW ou impulsion |
| Types de mesure | continu moyenne, burst moyenne, trace, timeslot, temps gate, statistics (CCDF), ratio, SWR, perte de retour |
| Affichage | 5" (127 mm) couleur TFT touch écran, 800 × 480 |
| Interfaces | LAN (PoE), USB (face avant et face arrière), GPIB (Opt. NRX-B8) |
Capteurs de puissance compatibles
| Modèle | Gamme de fréquences | Plage de puissance | Type de capteur |
| NRP-Z11 | 10 MHz à 8 GHz | 200 pW à 200 mW (-67 à +23 dBm) | crête et moyenne (3-voie diode) |
| NRP-Z21 | 10 MHz à 18 GHz | 200 pW à 200 mW (-67 à +23 dBm) | crête et moyenne (3-voie diode) |
| NRP-Z22 | 10 MHz à 18 GHz | 2 nW à 2 W (-57 à +33 dBm) | crête et moyenne (3-voie diode), 10 dB atténuateur |
| NRP-Z23 | 10 MHz à 18 GHz | 20 nW à 15 W (-47 à +42 dBm) | crête et moyenne (3-voie diode), 20 dB atténuateur |
| NRP-Z24 | 10 MHz à 18 GHz | 60 nW à 30 W (-42 à +45 dBm) | crête et moyenne (3-voie diode), 25 dB atténuateur |
| NRP-Z27 | DC à 18 GHz | 4 µW à 400 mW (-24 à +26 dBm) | thermocouple, avec RF sortie |
| NRP-Z28 | 10 MHz à 18 GHz | 200 pW à 100 mW (-67 à +20 dBm) | 3-voie diode avec puissance diviseur, level control |
| NRP-Z31 | 10 MHz à 33 GHz | 200 pW à 200 mW (-67 à +23 dBm) | crête et moyenne (3-voie diode) |
| NRP-Z37 | DC à 26,5 GHz | 4 µW à 400 mW (-24 à +26 dBm) | thermocouple, avec RF sortie |
| NRP-Z41 | 50 MHz à 40 GHz | 200 pW à 100 mW (-67 à +20 dBm) | crête et moyenne (3-voie diode) |
| NRP-Z51 | DC à 18 GHz | 300 nW à 100 mW (-35 à +20 dBm) | thermocouple |
| NRP-Z52 | DC à 33 GHz | 300 nW à 100 mW (-35 à +20 dBm) | thermocouple |
| NRP-Z55 | DC à 40 GHz (Opt. model .04: DC à 44 GHz) | 300 nW à 100 mW (-35 à +20 dBm) | thermocouple |
| NRP-Z56 | DC à 50 GHz | 300 nW à 100 mW (-35 à +20 dBm) | thermocouple |
| NRP-Z57 | DC à 67 GHz | 300 nW à 100 mW (-35 à +20 dBm) | thermocouple |
| NRP-Z58 | DC à 110 GHz | 300 nW à 100 mW (-35 à +20 dBm) | thermocouple |
| NRP-Z61 | 50 MHz à 50 GHz | 200 pW à 100 mW (-67 à +20 dBm) | crête et moyenne (3-voie diode) |
| NRP-Z81 | 50 MHz à 18 GHz | 1 nW à 100 mW (-60 à +20 dBm) | crête et moyenne (diode), large bande |
| NRP-Z85 | 50 MHz à 40 GHz | 1 nW à 100 mW (-60 à +20 dBm) | crête et moyenne (diode), large bande |
| NRP-Z86 | 50 MHz à 40 GHz (model .40), 50 MHz à 44 GHz (model .44) | 1 nW à 100 mW (-60 à +20 dBm) | crête et moyenne (diode), large bande |
| NRP-Z91 | 9 kHz à 6 GHz | 200 pW à 200 mW (-67 à +23 dBm) | diode, moyenne |
| NRP-Z92 | 9 kHz à 6 GHz | 2 nW à 2 W (-57 à +33 dBm) | diode, moyenne (avec atténuateur) |
| NRP110T | DC à 110 GHz | 300 nW à 100 mW (-35 à +20 dBm) | thermocouple |
| NRP110TWGN | 75 GHz à 110 GHz | 300 nW à 100 mW (-35 à +20 dBm) | thermocouple, guide d’ondes |
| NRP18A | 8 kHz à 18 GHz | 100 pW à 200 mW (-70 à +23 dBm) | diode, moyenne (3-voie) |
| NRP18AN | 8 kHz à 18 GHz | 100 pW à 200 mW (-70 à +23 dBm) | diode, moyenne (3-voie) |
| NRP18S-10 | 10 MHz à 18 GHz | 1 nW à 2 W (-60 à +33 dBm) | crête et moyenne (3-voie diode), haute puissance |
| NRP18S-20 | 10 MHz à 18 GHz | 10 nW à 15 W (-50 à +42 dBm) | crête et moyenne (3-voie diode), haute puissance |
| NRP18SN | 10 MHz à 18 GHz | 100 pW à 200 mW (-70 à +23 dBm) | crête et moyenne (3-voie diode) |
| NRP18T | DC à 18 GHz | 300 nW à 100 mW (-35 à +20 dBm) | thermocouple |
| NRP33S | 10 MHz à 33 GHz | 100 pW à 200 mW (-70 à +23 dBm) | crête et moyenne (3-voie diode) |
| NRP33SN | 10 MHz à 33 GHz | 100 pW à 200 mW (-70 à +23 dBm) | crête et moyenne (3-voie diode) |
| NRP33T | DC à 33 GHz | 300 nW à 100 mW (-35 à +20 dBm) | thermocouple |
| NRP33TN | DC à 33 GHz | 300 nW à 100 mW (-35 à +20 dBm) | thermocouple |
| NRP40SN | 50 MHz à 40 GHz | 100 pW à 100 mW (-70 à +20 dBm) | crête et moyenne (3-voie diode) |
| NRP40T | DC à 40 GHz | 300 nW à 100 mW (-35 à +20 dBm) | thermocouple |
| NRP50S | 50 MHz à 50 GHz | 100 pW à 100 mW (-70 à +20 dBm) | crête et moyenne (3-voie diode) |
| NRP50SN | 50 MHz à 50 GHz | 100 pW à 100 mW (-70 à +20 dBm) | crête et moyenne (3-voie diode) |
| NRP50TN | DC à 50 GHz | 300 nW à 100 mW (-35 à +20 dBm) | thermocouple |
| NRP67T | DC à 67 GHz | 300 nW à 100 mW (-35 à +20 dBm) | thermocouple |
| NRP6A | 8 kHz à 6 GHz | 100 pW à 200 mW (-70 à +23 dBm) | diode, moyenne (3-voie) |
| NRP6AN | 8 kHz à 6 GHz | 100 pW à 200 mW (-70 à +23 dBm) | diode, moyenne (3-voie) |
| NRP8S | 10 MHz à 8 GHz | 100 pW à 200 mW (-70 à +23 dBm) | crête et moyenne (3-voie diode) |
| NRP8SN | 10 MHz à 8 GHz | 100 pW à 200 mW (-70 à +23 dBm) | crête et moyenne (3-voie diode) |
| NRQ6 | 50 MHz à 6 GHz | -130 à +20 dBm (RBW dependent) | frequency selective puissance capteur |
| NRT-Z14 | 25 MHz à 1 GHz | 0,006 à 120 W moyenne | directionnel puissance capteur, moyenne et crête |
| NRT-Z43 | 400 MHz à 4 GHz | 0,007 à 75 W moyenne | directionnel puissance capteur, moyenne et crête |
| NRT-Z44 | 200 MHz à 4 GHz | 0,003 à 120 W moyenne | directionnel puissance capteur, moyenne et crête |
Rohde & Schwarz NRX Options:
- NRX - B1 - Sensor check source
- NRX - B4 - Third (C) and fourth (D) sensor connector for R&S NRP
- NRX - B8 - GPIB/IEEE488 interface
- NRX - B9 - Sensor interface for R&S NRT
- NRX - K2 - Second measurement channel
- NRX - K4 - Third and fourth measurement channel

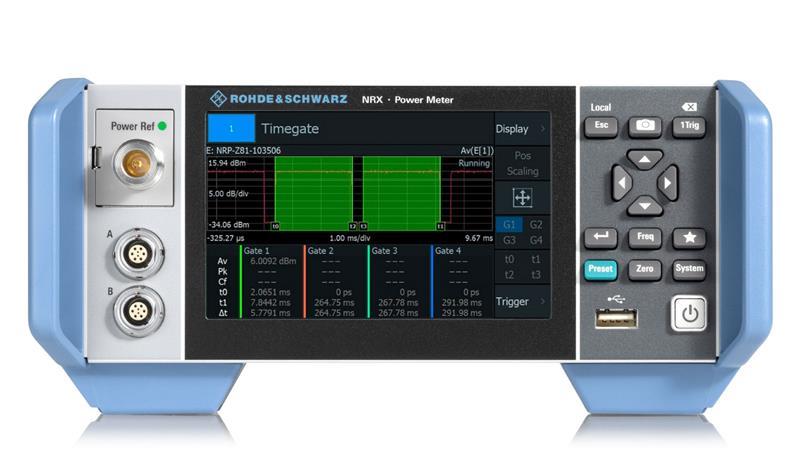

Le module de puissance Rohde and Schwarz NRX est une unité de base compatible avec les capteurs de puissance R&S NRP et NRT, avec deux connecteurs NRP, un canal de mesure et un écran tactile de 12,7 cm. Il dispose d’interfaces USB et LAN et prend en charge jusqu’à quatre capteurs R&S NRP et NRQ6. Les fonctions de mesure dépendantes des capteurs, le module référence optionnel en modes CW et impulsion, ainsi que les mesures de réflexion avec les capteurs NRT‑Zxx renforcent sa polyvalence.
Idéal pour les mesures RF précises, le NRX offre une interface intuitive via écran tactile et s’intègre parfaitement aux environnements de test avancés exigeant flexibilité et précision.
Testwall peut fournir le Rohde and Schwarz NRX d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec fiabilité et qualité de service inégalées. Merci de nous contacter directement si vous avez besoin de calibration ou de réparation du Rohde and Schwarz NRX.
