Rohde & Schwarz RTE1102
1 GHz, 2 Channels Oscilloscope
1 GHz Bande passante
2 voies Nombre de voies
5 Géch/s Taux d'échantillonnage
50 Méch par voie Profondeur mémoire
8 bits (jusqu'à 16 bits en mode haute résolution) Résolution verticale
| Attribut | Valeur |
|---|---|
| Bande passante | 1 GHz |
| Nombre de voies | 2 voies |
| Taux d'échantillonnage | 5 Géch/s |
| Profondeur mémoire | 50 Méch par voie |
| Résolution verticale | 8 bits (jusqu'à 16 bits en mode haute résolution) |
| Taille de l'écran | 10,4 pouces (écran tactile capacitif) |
| Résolution de l'écran | 1024 x 768 pixels |
| Fréquence de mise à jour des formes d'onde | 1 000 000 de formes d'onde par seconde |
| Impédance d'entrée | 1 MΩ / 50 Ω |
| Interfaces de connectivité | USB, LAN (LXI), DisplayPort |
Rohde & Schwarz RTE1102 Options:
- RTE1102 - RTE-B1 - Mixed Signal Option, 400 MHz, 5 Gsample/s, 16 channels, 100 Msample/channel
- RTE1102 - RTE-B10 - GPIB Interface
- RTE1102 - RTE-B18 - Replacement SSD Hard Disk, incl. firmware
- RTE1102 - RTE-B19 - Replacement Hard Disk, incl. firmware
- RTE1102 - RTE-B101 - Memory Upgrade, 20 Msample per channel
- RTE1102 - RTE-B102 - Memory Upgrade, 50 Msample per channel
- RTE1102 - RTE-B212 - Upgrade of R&S RTE1102/1104 to 1.5 GHz bandwidth
- RTE1102 - RTE-B213 - Upgrade of R&S RTE1102/1104 to 2 GHz bandwidth
- RTE1102 - RTE-K1 - I2C/SPI Serial Triggering and Decoding
- RTE1102 - RTE-K2 - UART/RS-232/RS-422/RS-485 Serial Triggering and Decoding
- RTE1102 - RTE-K3 - CAN/LIN Serial Triggering and Decoding
- RTE1102 - RTE-K4 - FlexRay Serial Triggering and Decoding
- RTE1102 - RTE-K5 - I2S Serial Triggering and Decoding
- RTE1102 - RTE-K6 - MIL-STD-1553 Serial Triggering and Decoding
- RTE1102 - RTE-K7 - ARINC 429 Triggering and Decoding
- RTE1102 - RTE-K8 - Ethernet Serial Decoding
- RTE1102 - RTE-K9 - CAN-FD Serial Triggering and Decoding
- RTE1102 - RTE-K10 - SENT Serial Triggering and Decoding
- RTE1102 - RTE-K17 - High Definition Mode, vertical resolution up to 16 bit
- RTE1102 - RTE-K18 - Spectrum Analysis
- RTE1102 - RTE-K31 - Power Analysis
- RTE1102 - RTE-K50 - Manchester and NRZ Serial Triggering and Decoding
- RTE1102 - RTE-K55 - MDIO Serial Triggering and Decoding
- RTE1102 - RTE-K60 - USB 1.0/1.1/2.0/HSIC Serial Triggering and Decoding
- RTE1102 - RTE-K65 - SpaceWire Serial Triggering and Decoding
| Model | RTE1102 |
|---|

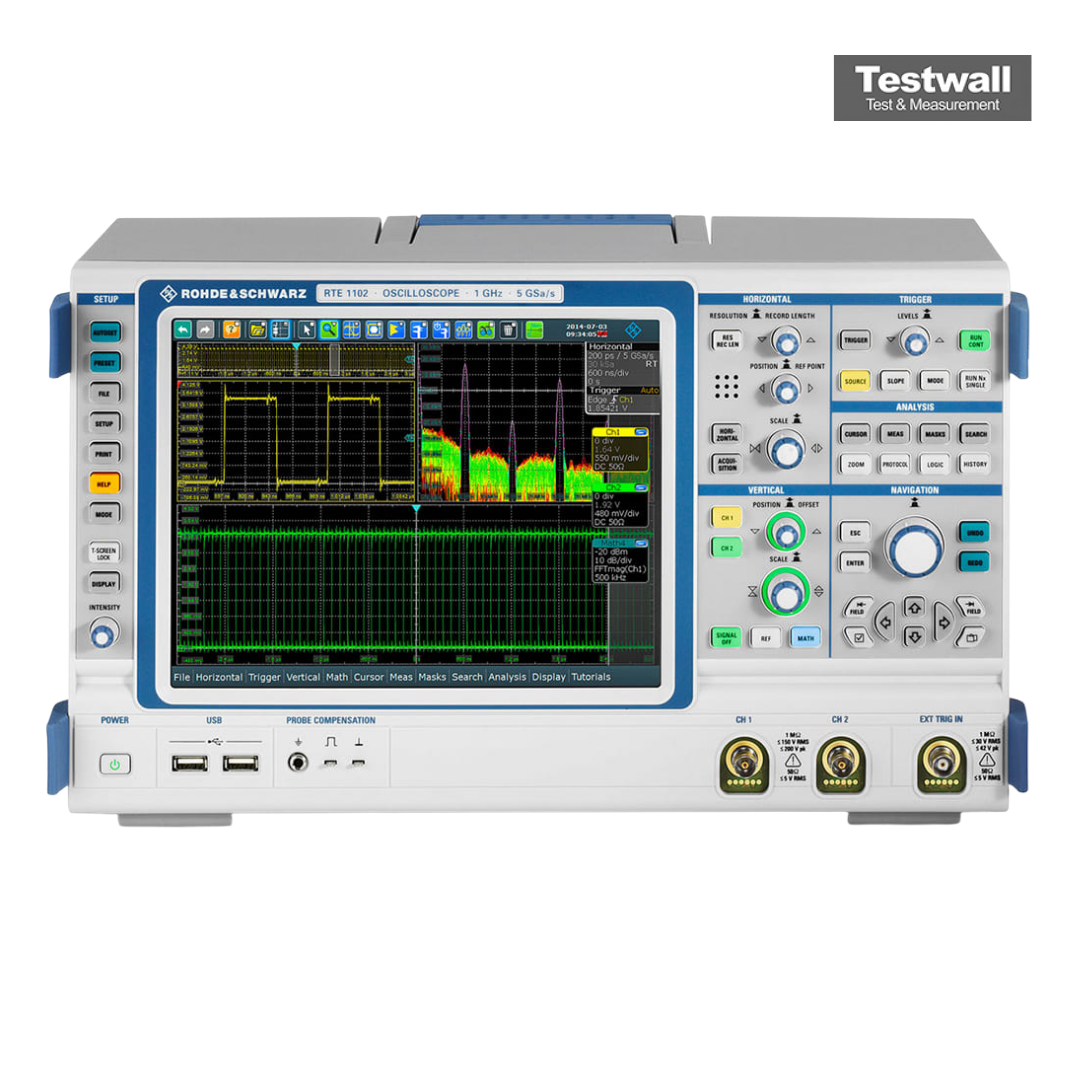

Le Rohde & Schwarz RTE1102 est un oscilloscope numérique 2 canaux haute performance avec une bande passante de 1 GHz, un taux d’échantillonnage de 5 GSa/s par canal et une profondeur mémoire de 50 MSa par canal (100 MSa en un canal).
Avec une résolution verticale jusqu’à 16 bits, une bande passante complète à 500 µV/div, et un système de déclenchement numérique, il capture jusqu’à un million de formes d’onde/s pour analyser les défauts rares.
Testwall peut fournir le Rohde & Schwarz RTE1102 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et un service inégalés. Contactez-nous pour l’étalonnage ou la réparation du Rohde & Schwarz RTE1102.
