Rohde & Schwarz

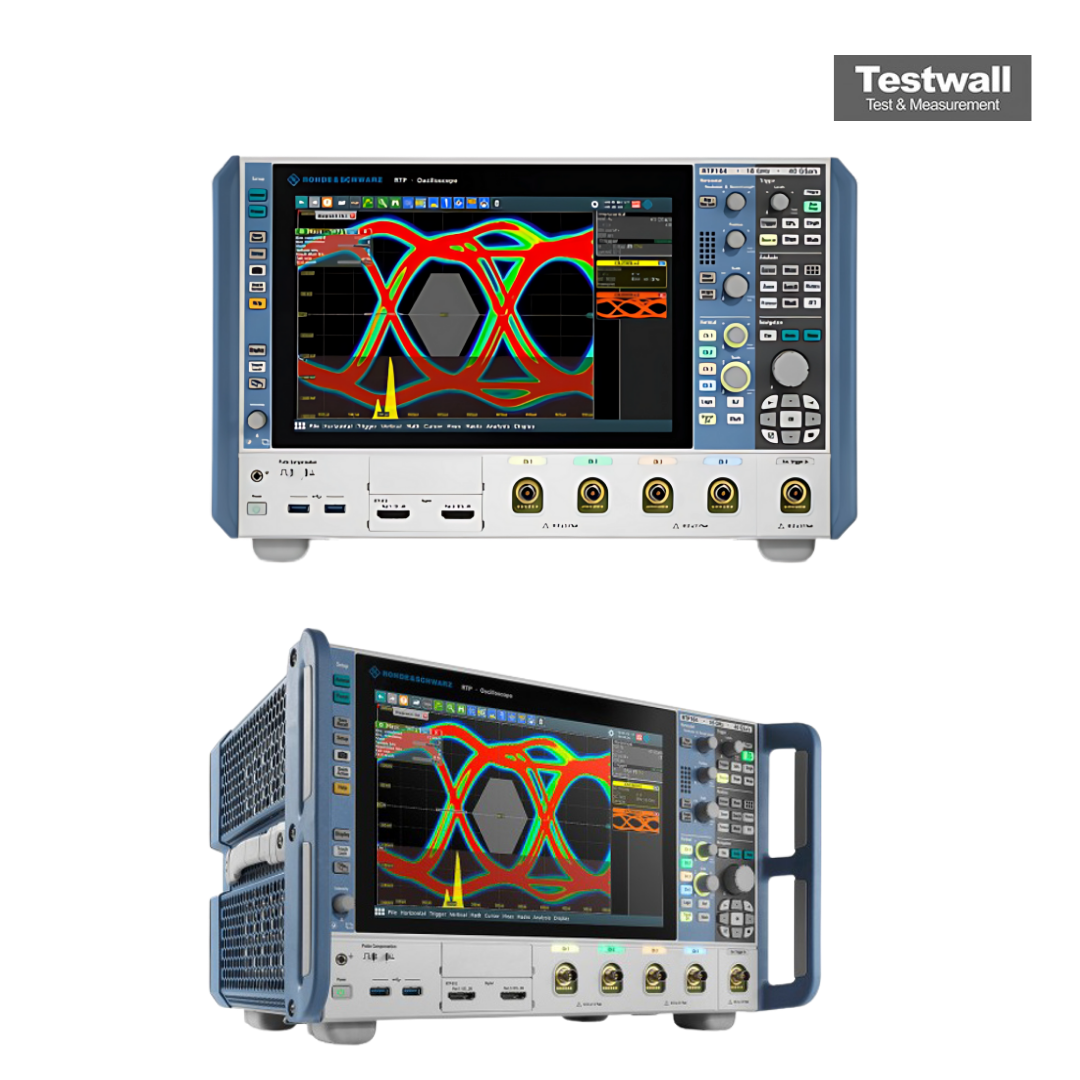

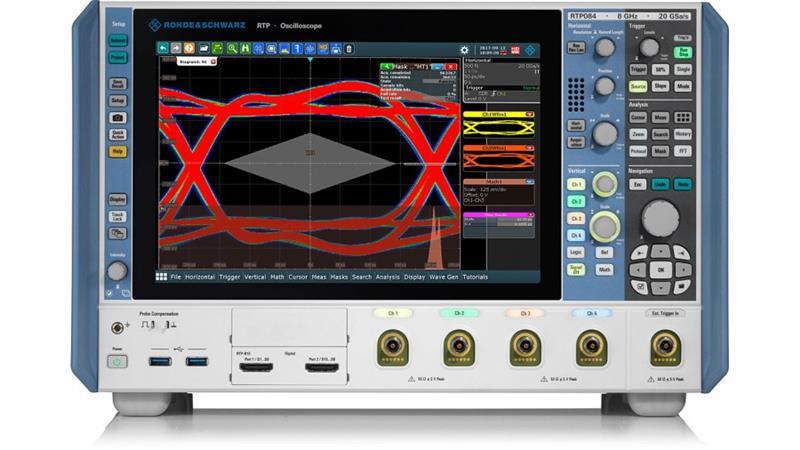

Rohde & Schwarz RTP084
RTP High-Performance Oscilloscope, 8 GHz, 4 Channels
8 GHz Largeur de bande
20 Géch/s (avec 2 voies actives), 10 Géch/s (avec 4 voies actives) Taux d'échantillonnage
4 voies analogiques Nombre de voies
jusqu'à 2 Géch par voie Profondeur mémoire
8 bits (jusqu'à 16 bits en mode haute résolution) Résolution verticale
| Attribut | Valeur |
|---|---|
| Largeur de bande | 8 GHz |
| Taux d'échantillonnage | 20 Géch/s (avec 2 voies actives), 10 Géch/s (avec 4 voies actives) |
| Nombre de voies | 4 voies analogiques |
| Profondeur mémoire | jusqu'à 2 Géch par voie |
| Résolution verticale | 8 bits (jusqu'à 16 bits en mode haute résolution) |
| Taux de capture des formes d'onde | jusqu'à 1 000 000 formes d'onde par seconde |
| Écran | Écran tactile capacitif 15,6 pouces Full HD (1920 x 1080 pixels) |
| Bruit de base (plancher de bruit) | moins de 1 mV (typique à pleine largeur de bande) |
| Interfaces de connectivité | USB, LAN (1 GbE), DisplayPort, entrées/sorties auxiliaires |
| Système d'exploitation | Windows 10 (64 bits) intégré |
Rohde & Schwarz RTP084 Options:
- RTP084 - RTP-B1 - Mixed signal option, additional 16 logic channels (400 MHz)
- RTP084 - RTP-B1E - Digital extension port for R&S RT-ZVC usage with R&S RTP oscilloscope, included in R&S RTP-B1
- RTP084 - RTP-B6 - Arbitrary waveform generator, 100 MHz, 2 analog channels, 8-bit pattern generator
- RTP084 - RTP-B7 - 16 GHz differential pulse source with reference output
- RTP084 - RTP-B19 - Additional solid state disk
- RTP084 - RTP-B21 - Adapter rear option slot
- RTP084 - RTP-B101 - Memory upgrade, 100 Msample per channel
- RTP084 - RTP-B102 - Memory upgrade, 200 Msample per channel
- RTP084 - RTP-B105 - Memory upgrade, 500 Msample per channel
- RTP084 - RTP-B110 - Memory upgrade, 1 Gsample per channel
- RTP084 - RTP-K1 - I2C/SPI serial triggering and decoding
- RTP084 - RTP-K2 - UART/RS-232/RS-422/RS-485 serial triggering and decoding
- RTP084 - RTP-K3 - CAN/LIN serial triggering and decoding
- RTP084 - RTP-K8 - Ethernet serial decoding
- RTP084 - RTP-K9 - CAN-FD serial triggering and decoding
- RTP084 - RTP-K12 - Jitter analysis
- RTP084 - RTP-K17 - High definition mode
- RTP084 - RTP-K19 - Zone trigger
- RTP084 - RTP-K21 - USB 2.0 compliance test
- RTP084 - RTP-K22 - Ethernet compliance test (10/100/1000BASE-T)
- RTP084 - RTP-K23 - Ethernet compliance test (10GBASE-T)
- RTP084 - RTP-K24 - IEEE 100BASE-T1 (BroadR-Reach) compliance test
- RTP084 - RTP-K25 - Ethernet compliance test (2.5G/5G-BASE-T)
- RTP084 - RTP-K26 - MIPI D-PHY compliance test
- RTP084 - RTP-K37 - Spectrogram
- RTP084 - RTP-K40 - MIPI RFFE serial triggering and decoding
- RTP084 - RTP-K42 - MIPI D-PHY serial triggering and decoding
- RTP084 - RTP-K44 - MIPI M-PHY serial triggering and decoding
- RTP084 - RTP-K50 - Manchester and NRZ serial triggering and decoding
- RTP084 - RTP-K52 - 8b10b serial decoding
- RTP084 - RTP-K55 - MDIO serial triggering and decoding
- RTP084 - RTP-K57 - IEEE 100BASE-T1 serial triggering and decoding
- RTP084 - RTP-K60 - USB 1.0/1.1/2.0/HSIC serial triggering and decoding
- RTP084 - RTP-K61 - USB 3.1 Gen 1 serial triggering and decoding
- RTP084 - RTP-K63 - USB power delivery serial triggering and decoding
- RTP084 - RTP-K64 - USB 3.1 SSIC serial triggering and decoding
- RTP084 - RTP-K72 - PCI Express 1.1/2.0 serial triggering and decoding
- RTP084 - RTP-K81 - PCI Express 1.1/2.0 compliance test
- RTP084 - RTP-K86 - Energy-efficient Ethernet compliance test (10M/100M/1G-BASE-T)
- RTP084 - RTP-K87 - IEEE 1000BASE-T1 compliance test
- RTP084 - RTP-K91 - DDR3/DDR3L/LPDDR3 signal integrity debug and compliance test
- RTP084 - RTP-K99 - R&S ScopeSuite automation
- RTP084 - RTP-K121 - Deembedding base option
- RTP084 - RTP-K122 - Realtime deembedding extension
| Model | RTP084 |
|---|
L'oscilloscope Rohde and Schwarz RTP084 propose une bande passante de 4 à 8 GHz, un taux d'échantillonnage maximal de 20 Géch/s et une mémoire de 2 Géch. Il prend en charge le désintégration en temps réel et le déclenchement complet à pleine bande passante.
Parfait pour le débogage avancé, il fournit 1 million de formes d’ondes/s et un déclenchement numérique précis, le tout dans un format compact et silencieux.
Testwall peut fournir l'oscilloscope Rohde and Schwarz RTP084 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et un service inégalés. Veuillez nous contacter si vous avez besoin d’un service de réparation ou d'étalonnage du Rohde and Schwarz RTP084.
