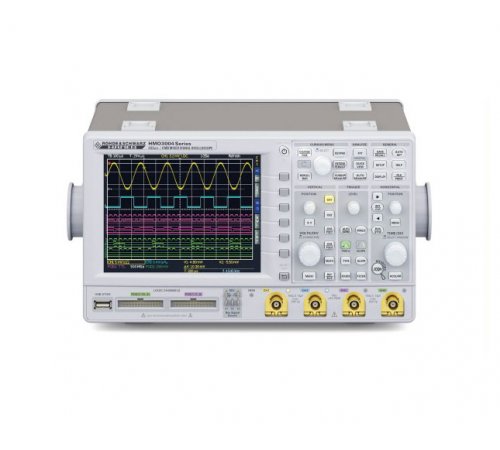

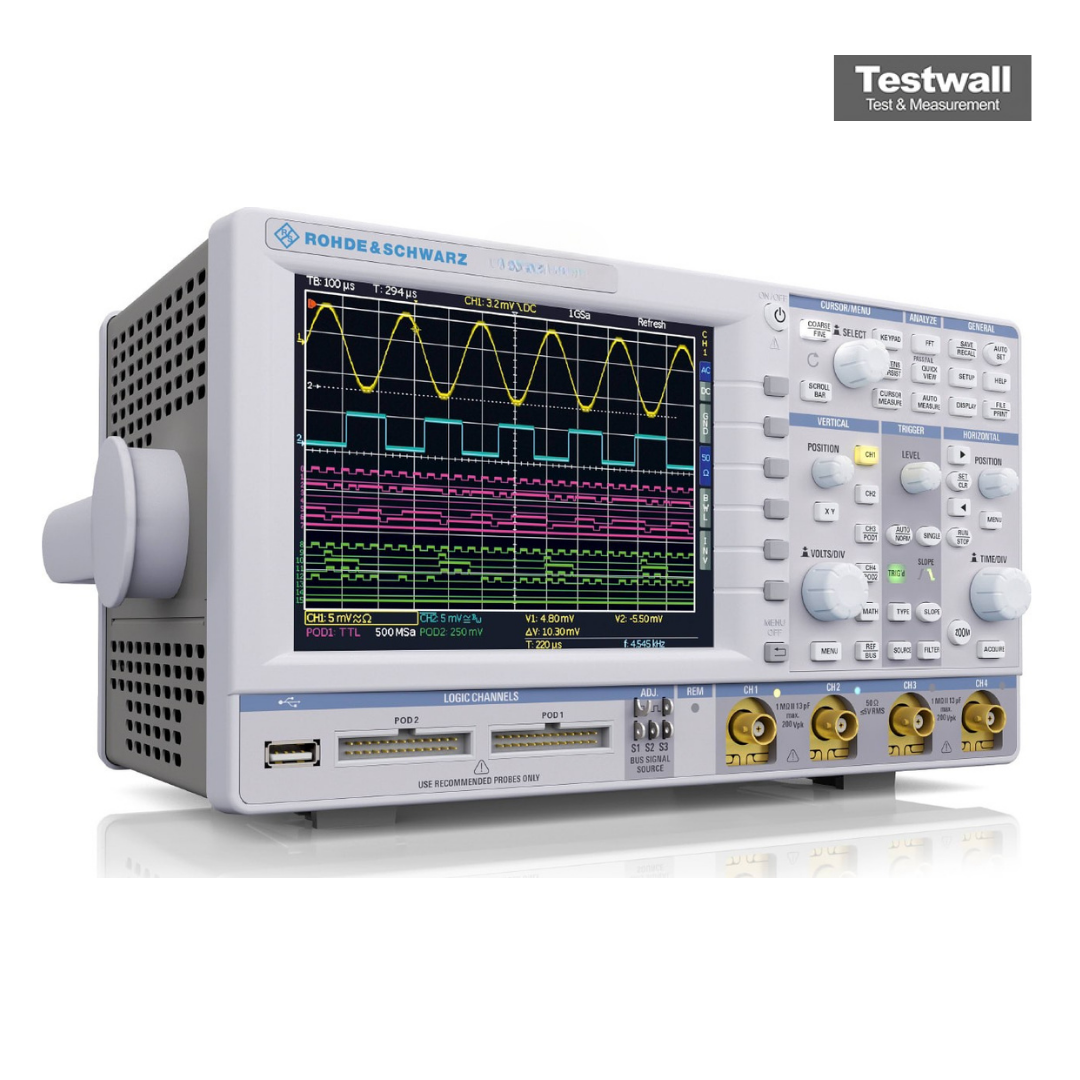

Rohde & Schwarz HMO3034 Mixed Signal Oscilloscope
| Attribut | Valeur |
|---|---|
| Bande passante | 300 MHz |
| Nombre de voies analogiques | 4 |
| Nombre de voies numériques | 16 |
| Taux d'échantillonnage maximum | 2 Géch/s |
| Profondeur mémoire | 4 Mpts par voie |
| Taille de l'écran | 6,5 pouces (TFT couleur) |
| Résolution verticale | 8 bits |
| Fréquence d'actualisation de l'affichage | 1 000 000 déclenchements/s |
| Interfaces de communication | USB, LAN (Ethernet), RS-232 |
| Fonctions d'analyse intégrées | Analyse de protocoles série (I²C, SPI, UART, CAN, LIN) |
Rohde & Schwarz HMO3034 Mixed Signal Oscilloscope Options:
- HMO3034 - HOO354 - Bandwidth upgrade from 300MHz to 500MHz (4 channel)
- HMO3034 - HOO10 - Analysis of I²C, SPI and UART/RS-232 signals on analog and logic channels
- HMO3034 - HOO11 - Analysis of I²C, SPI and UART/RS-232 signals on all analog channels
- HMO3034 - HOO12 - Analysis of CAN and LIN signals on analog and logic channels
- HMO3034 - HO3508 - Active 8 channel logic probe
- HMO3034 - HO3516 - 2 x HO3508, active 8 channel logic probes
- HMO3034 - HO720 - USB-device/RS-232 dual-interface card
- HMO3034 - HO740 - IEEE-488 (GPIB) interface card, galvanically isolated
- HMO3034 - HZ355 - 500MHz passive probe 10:1 with automatic identification
- HMO3034 - HZ355DU - Upgrade from 2 x HZ350 to 2 x HZ355 (only available when purchasing a HMO3000 300MHz/400MHz model)
| Model | HMO3034 |
|---|
L'oscilloscope mixte Rohde & Schwarz HMO3034 offre une bande passante de 300 MHz, 4 canaux analogiques et jusqu'à 16 canaux logiques. Il propose un échantillonnage en temps réel de 4 GSa/s avec une mémoire de 8 MPts permettant un zoom jusqu'à 200 000:1. La sensibilité verticale varie de 1 mV/div à 5 V/div, avec un écran VGA TFT 6,5" et des interfaces DVI, Ethernet et USB.
Les modes de déclenchement avancés incluent pente, largeur d'impulsion, logique, vidéo et bus série. La détection matérielle avec vue liste est prise en charge pour I2C, SPI, UART/RS-232, CAN et LIN. Une sonde logique (HO3508/HO3516) est nécessaire pour la fonctionnalité MSO.
Testwall peut fournir l’oscilloscope mixte Rohde & Schwarz HMO3034 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Contactez-nous pour la calibration ou la réparation de l’oscilloscope mixte Rohde & Schwarz HMO3034.
