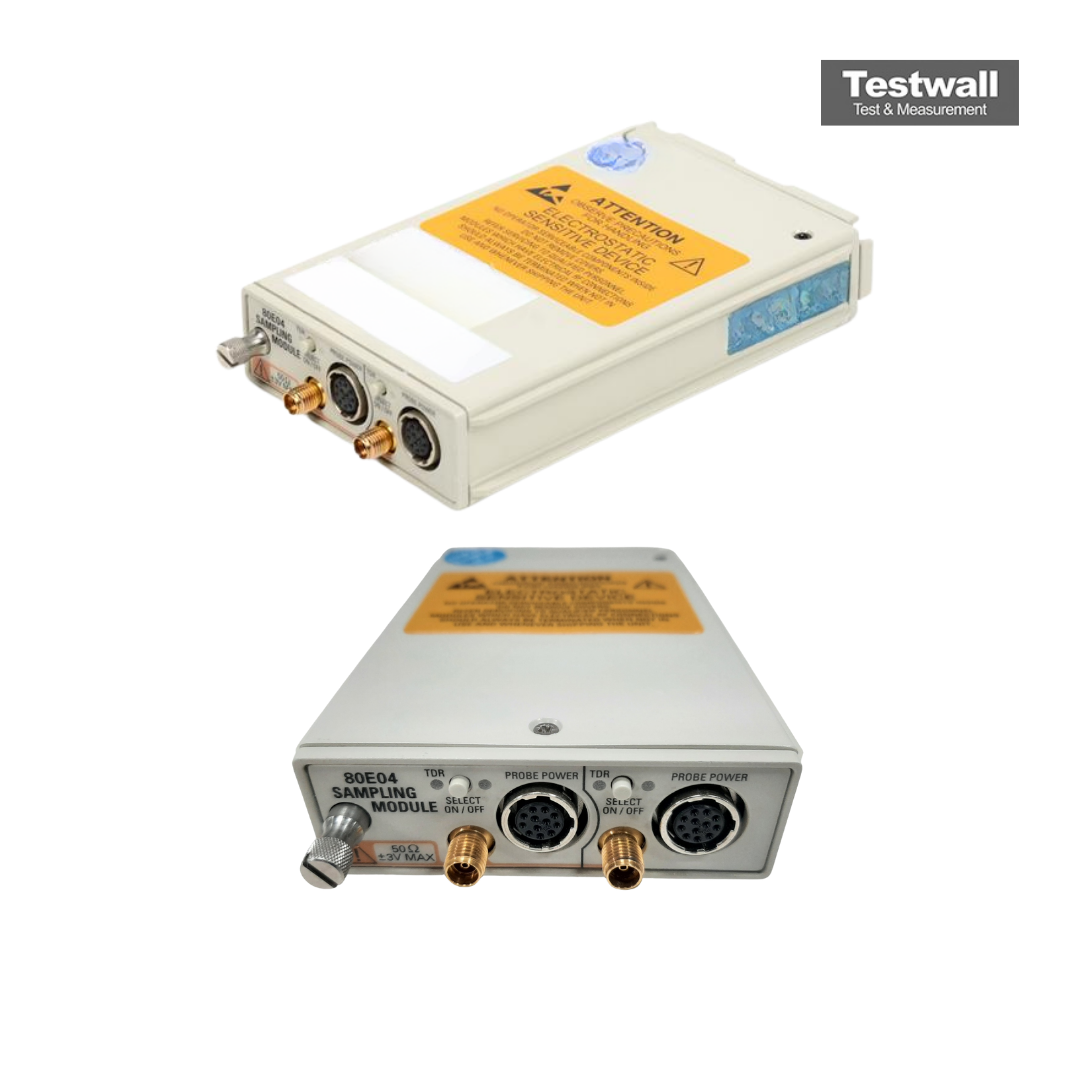

Tektronix 80E04
| Attribut | Valeur |
|---|---|
| Largeur de bande | 20 GHz |
| Taux d'échantillonnage | 200 GS/s (avec entrelacement) |
| Nombre de canaux | 2 canaux différentiels |
| Impédance d'entrée | 50 Ω |
| Tension d'entrée maximale | ±2,5 V (mode différentiel) |
| Sensibilité verticale | 10 mV/div à 1 V/div |
| Temps de montée | 17,5 ps (typique) |
| Compatibilité | Oscilloscopes à échantillonnage Tektronix série DSA8200 et TDS8200 |
| Type de connecteur | Connecteur SMA 2,92 mm (K-connector) |
| Plage de température de fonctionnement | 0 °C à +50 °C |
Tektronix 80E04 Options:
- 80E04 - Opt. 09 - Include two 80A09 EOS/ESD Protection Devices with the 80E04 module
- 80E04 - Opt. C3 - Calibration Service 3 Years
- 80E04 - Opt. C5 - Calibration Service 5 Years
- 80E04 - Opt. D1 - Calibration Data Report
- 80E04 - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- 80E04 - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- 80E04 - Opt. G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- 80E04 - Opt. G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- 80E04 - Opt. R3 - Repair Service 3 Years (including warranty)
- 80E04 - Opt. R5 - Repair Service 5 Years (including warranty)
| Model | 8.00E+05 |
|---|
Le Tektronix 80E04 est un module d'échantillonnage TDR double canal avec une montée incidente de 12 ps et une montée réfléchie de 23 ps, offrant un temps de montée d'acquisition de 7 ps et jusqu'à 20 GHz de bande passante équivalente. Chaque canal dispose d'une polarité de pas indépendante, idéale pour les tests différentiels, TDR en mode commun et S-paramètres.
Conçu avec une génération de pas indépendante et un deskew de récepteur, il permet des mesures différentielles précises et le désembeddage des accessoires à haute vitesse via le logiciel IConnect®.
Testwall peut fournir le Tektronix 80E04 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance d’une fiabilité et d’une qualité de service inégalées. Contactez-nous pour la calibration ou la réparation du Tektronix 80E04.
