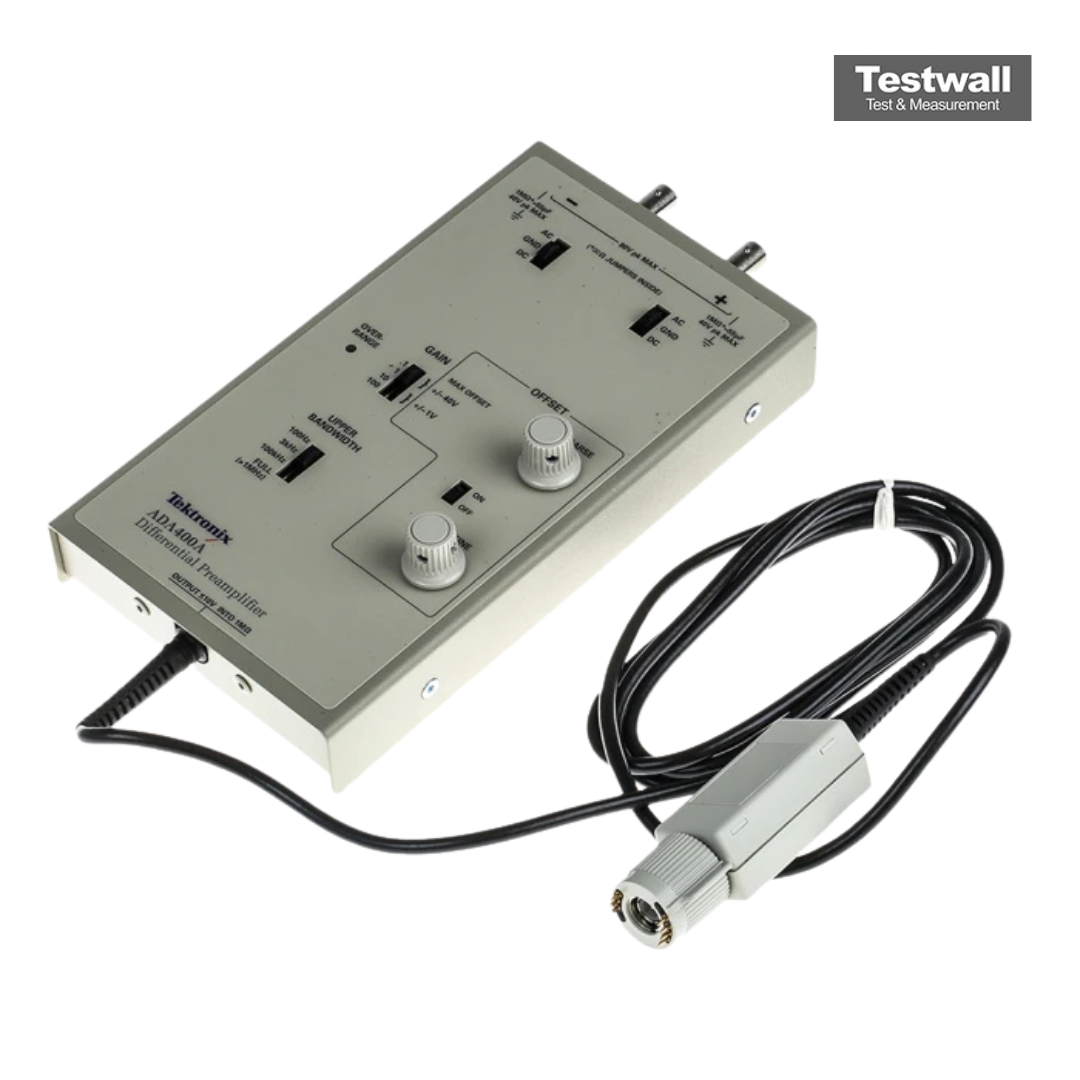

Tektronix ADA400A
| Attribut | Valeur |
|---|---|
| Bande passante | 1 MHz |
| Gain différentiel | 10x, 100x, 1000x sélectionnables |
| Tension d'entrée différentielle maximale | ±10 V |
| Tension en mode commun maximale | ±1000 V (DC + crête AC) |
| Taux de rejection en mode commun (CMRR) | 80 dB minimum à 60 Hz |
| Impédance d'entrée | 1 MΩ // 47 pF |
| Tension de bruit en entrée (ramenée à l'entrée) | 3 µV RMS typique (gain 1000x) |
| Alimentation requise | ±15 V via oscilloscope compatible ou alimentation externe |
| Connecteur de sortie | Connecteur BNC |
| Compatibilité | Compatible avec les oscilloscopes Tektronix à alimentation de sonde auxiliaire |
Tektronix ADA400A Options:
- ADA400A - P6101B - 1X, 15 MHz Passive Voltage Probe
- ADA400A - 1103 - TekProbe Power Supply (for use with non-TekProbe BNC Scopes)
- ADA400A - P6046 - 100 MHz, Active Differential Probe
- ADA400A - P5200 - 25 MHz, 1300 V Differential Probe
- ADA400A - P6135A - 10X, 500 V, 150 MHz Differential Probe Pair
| Model | ADA400A |
|---|
Le préamplificateur différentiel Tektronix ADA400A est conçu pour des mesures précises de signaux basse amplitude non référencés à la terre directement via un oscilloscope. Il comprend une impédance d’entrée élevée pour éviter les perturbations et dispose d’un filtrage de bande passante sélectionnable pour réduire le bruit provenant des sources numériques ou d’alimentation.
Il offre un gain élevé avec une excellente réjection du mode commun, idéal pour les environnements bruyants. Le réglage d’offset et le mode d’impédance infinie augmentent la flexibilité et la précision pour les applications sensibles.
Testwall peut fournir le préamplificateur différentiel Tektronix ADA400A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Merci de nous contacter directement si vous avez besoin d’un calibrage ou d’une réparation du Tektronix ADA400A Differential Preamplifier.
