Tektronix BSX320
| Attribut | Valeur |
|---|---|
| Nombre de canaux | 32 canaux numériques |
| Fréquence d'échantillonnage maximale | 3,125 GHz (MagniVu), 500 MHz (temps réel) |
| Résolution temporelle MagniVu | 320 ps |
| Profondeur mémoire par canal | 10 000 points (temps réel), 1 000 points (MagniVu) |
| Seuil de tension d'entrée | Réglable de -2,5 V à +2,5 V |
| Tension d'entrée maximale | ±42 V (crête) |
| Impédance d'entrée | 100 kΩ en parallèle avec 3,5 pF |
| Interface de connexion | Compatible avec les oscilloscopes Tektronix série MSO/DPO5000, MSO/DPO7000 et DPO7000C |
| Longueur du câble de sonde | 30,5 cm (12 pouces) |
| Normes de conformité | CE, UL, CSA |
Tektronix BSX320 Options:
- BSX320 - Opt. FEC - Forward error correction emulation
- BSX320 - Opt. UPM - User-defined detector pattern match
- BSX320 - Opt. F2 - F/2 jitter generation
- BSX320 - Opt. J-MAP - Add jitter decomposition software
- BSX320 - Opt. LDA - Add live data analysis software
- BSX320 - Opt. STR - Stressed signal generation
- BSX320 - Opt. SLD - Add stressed live data option software
- BSX320 - Opt. TXEQ - Add 4-tap Tx equalization
- BSX320 - Opt. C3 - Calibration Service 3 Years
- BSX320 - Opt. R3 - Repair Service 3 Years (including warranty)
- BSX320 - Opt. R3DW - Repair Service Coverage 3 Years (includes product warranty period). 3-year period starts at time of customer instrument purchase
| Model | BSX320 |
|---|

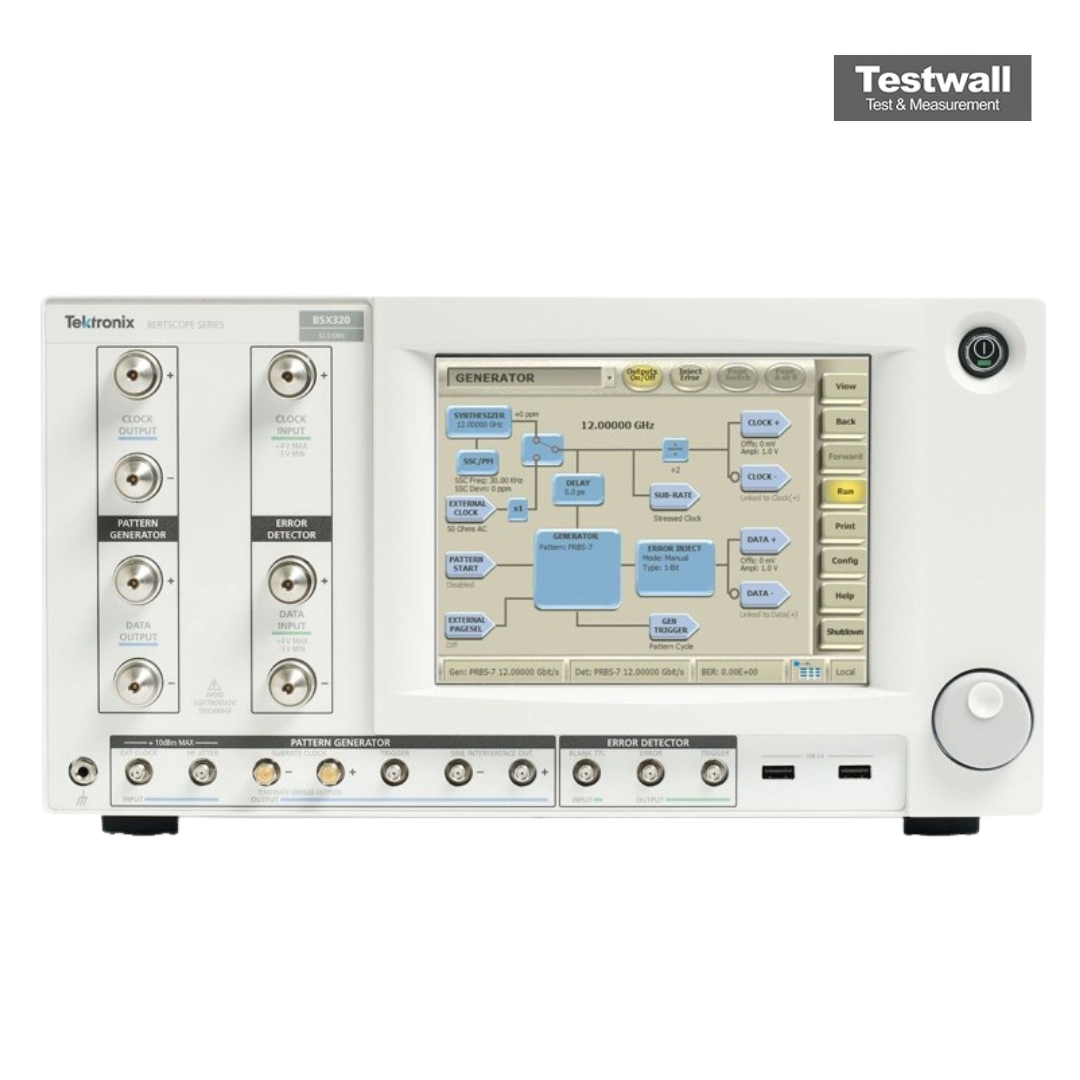

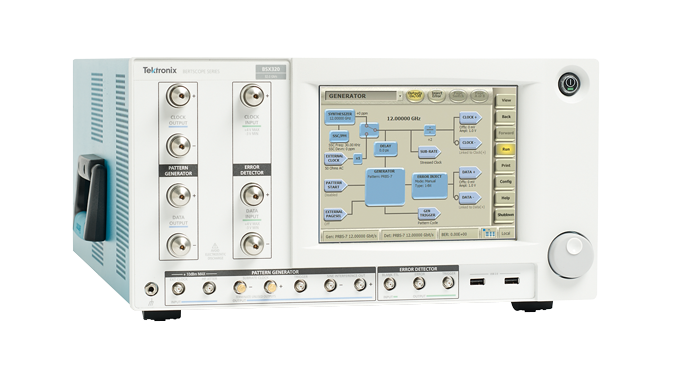

Le Tektronix BSX320 de la série BERTScope BSX permet des tests jusqu’à 32 Gb/s avec égalisation Tx, émulation FEC et génération de motifs compatibles protocoles. Inclut Error Location Analysis™, diagramme de l’œil et cartographie de gigue pour la conformité Gen4 et I/O haut débit.
Conçu pour l’analyse d’intégrité du signal, les tests BER, et l’entraînement de liaison sur PCIe, SAS, USB3.1 et conceptions personnalisées avec séquençage adaptatif.
Testwall peut fournir le Tektronix BSX320 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et un service inégalés. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix BSX320.
