Tektronix

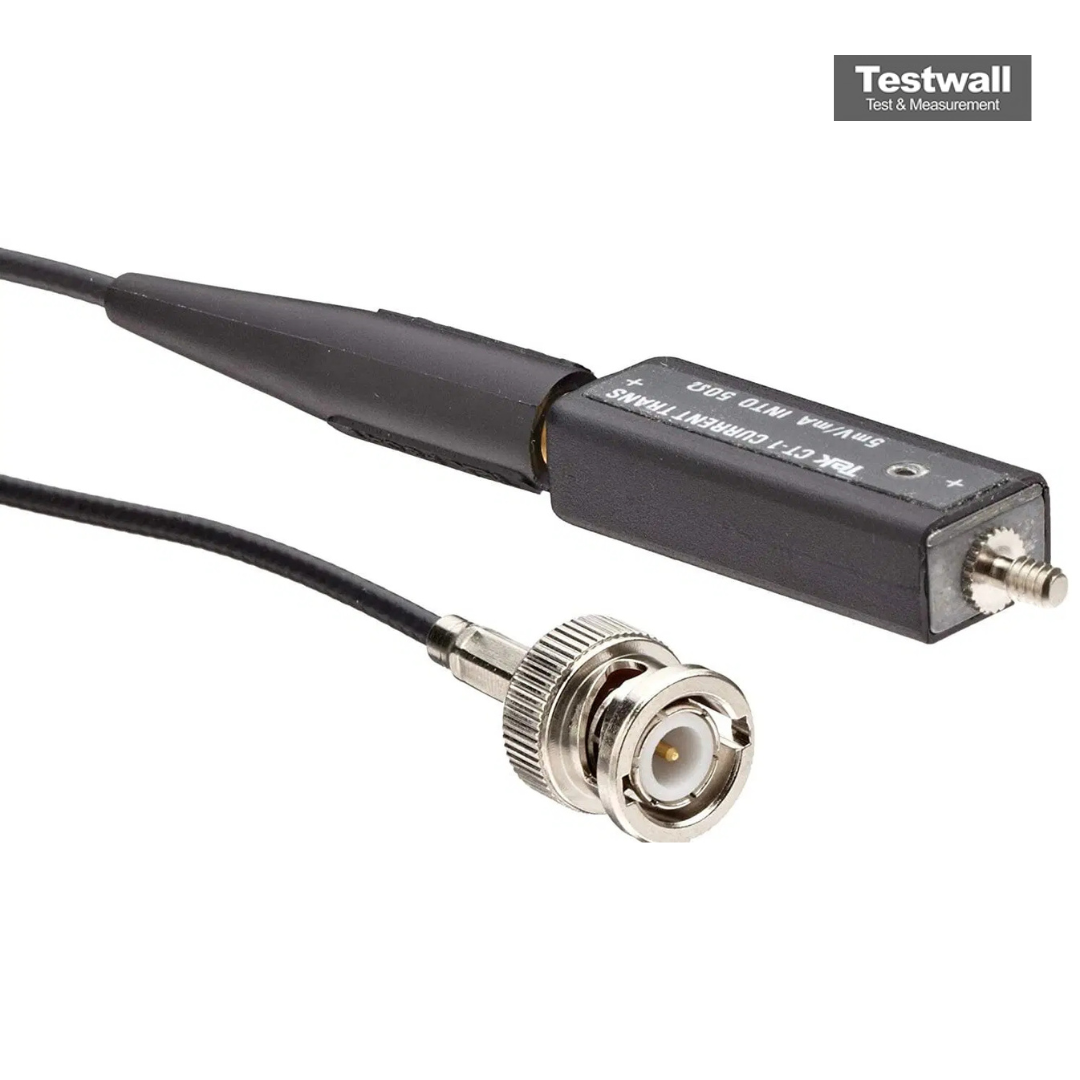

Tektronix CT1

Current Probe
1 GHz Bande passante
350 ps Temps de montée
±5 un pic Plage de courant
5 mA/mV (1 mA/div à 200 mV/div) Sensibilité
Inductance inférieure à 2 NH, résistance inférieure à 0,1 Ω Impédance d'insertion
Attribut Valeur
Bande passante 1 GHz
Temps de montée 350 ps
Plage de courant ±5 un pic
Sensibilité 5 mA/mV (1 mA/div à 200 mV/div)
Impédance d'insertion Inductance inférieure à 2 NH, résistance inférieure à 0,1 Ω
Connecteur de sortie SMA
Impédance de sortie 50 Ω
Ouverture (ouverture du conducteur) Diamètre de 0,1 pouce (2,54 mm)
Température de fonctionnement 0°C à +50°C
Longueur du câble 1,2 m (environ 4 pi)
Formulaire d'étalonnage Tektronix CT1

Formulaire de réparation Tektronix CT1
Maximum file size: 40MB

La sonde de courant Tektronix CT1 utilise un transformateur à noyau solide et inductance ultra-faible, couvrant de 25 kHz à 1 GHz, avec 450 mA d’impulsion et 12 A en régime permanent. Elle permet la caractérisation d’ondes de montée <200 pSec et s’intègre aux circuits denses.

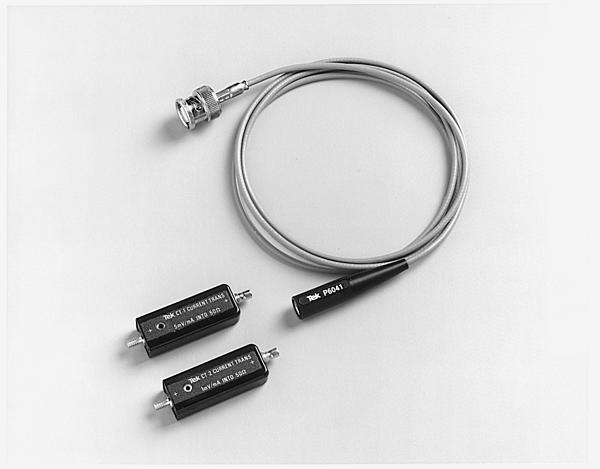

Parfait pour les tests ESD, la conception analogique haute fréquence, le CT1 se connecte via le câble P6041 à plusieurs transformateurs reliés à un oscilloscope BNC. Terminaison de 50 Ohm requise pour les entrées 1 MΩ.

Testwall peut fournir le Tektronix CT1 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et un service inégalés. Contactez-nous pour un étalonnage ou une réparation du Tektronix CT1.
