Tektronix

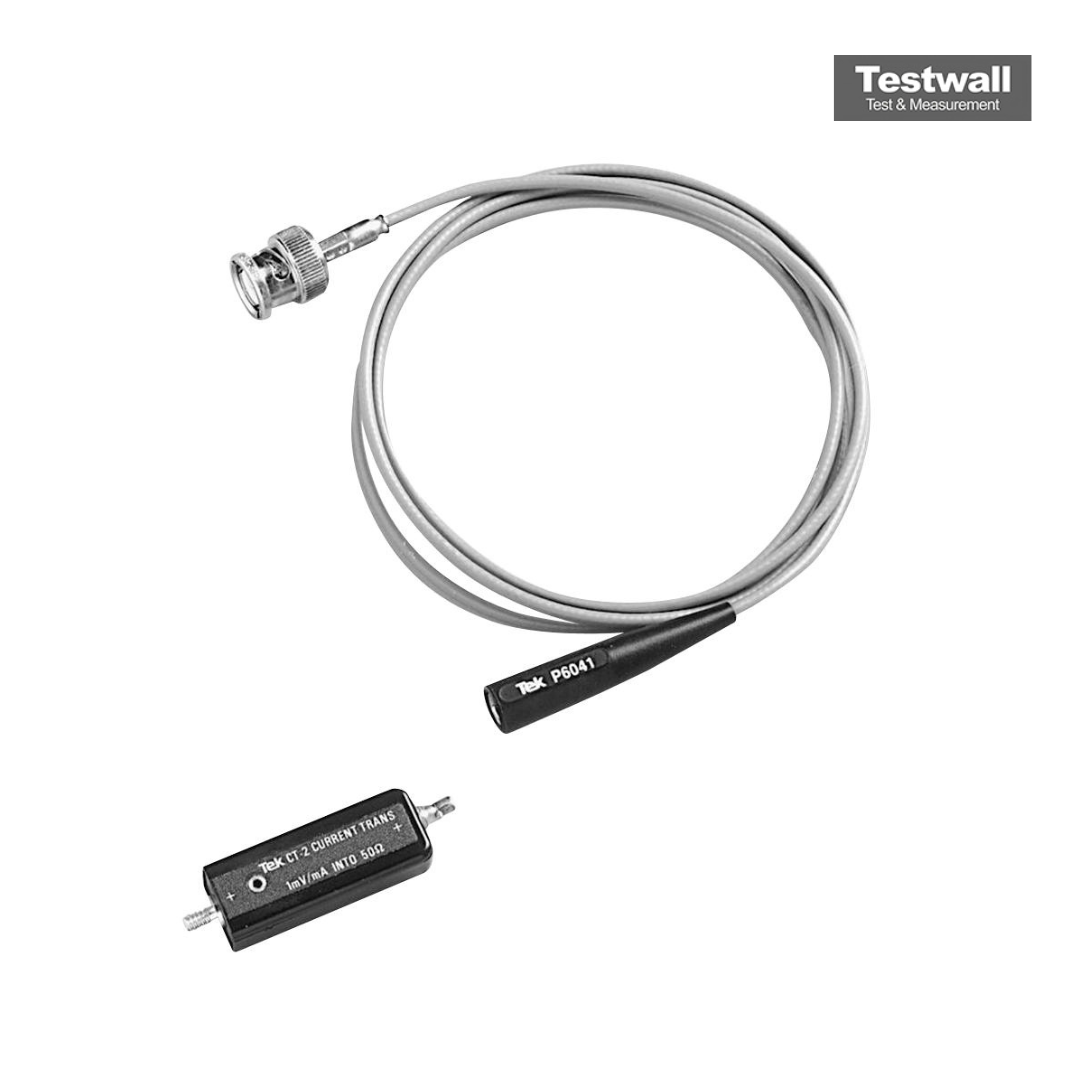

Tektronix CT2

Current Probe
1 mA à 2 pic Plage de courant
DC à 200 MHz Plage de fréquences
1,75 ns (typique) Temps de montée
1 Ω (terminaison 50 Ω) Impédance de transfert
1 mV par mA Tension de sortie
Attribut Valeur
Plage de courant 1 mA à 2 pic
Plage de fréquences DC à 200 MHz
Temps de montée 1,75 ns (typique)
Impédance de transfert 1 Ω (terminaison 50 Ω)
Tension de sortie 1 mV par mA
Diamètre maximal du conducteur 1,9 mm (0,075 po)
Connecteur de sortie BNC
Ouverture de fenêtre 3,5 mm (0,138 in)
Impédance d'insertion Moins de 0,1 Ω à 1 MHz
Température de fonctionnement 0°C à +50°C
Formulaire d'étalonnage Tektronix CT2

Formulaire de réparation Tektronix CT2
Maximum file size: 40MB

La sonde de courant Tektronix CT2 fonctionne de 1,2 kHz à 200 MHz avec une inductance ultra-faible et un noyau solide, capable de mesurer jusqu'à 36 A en impulsion et 2,5 A en continu. Fonctionne en AC uniquement, optimisée pour une entrée de 50 ohms, avec une faible charge du circuit et un temps de montée <200 pSec.

Conçue pour une installation in-circuit, elle convient aux circuits densément espacés et à des applications telles que les tests ESD, l'injection de signal et les mesures d'impulsions uniques.

Testwall peut fournir la Tektronix CT2 d'occasion, entièrement testée. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance d'une fiabilité et qualité de service inégalées. Contactez-nous pour la calibration ou la réparation de la Tektronix CT2.
