Tektronix

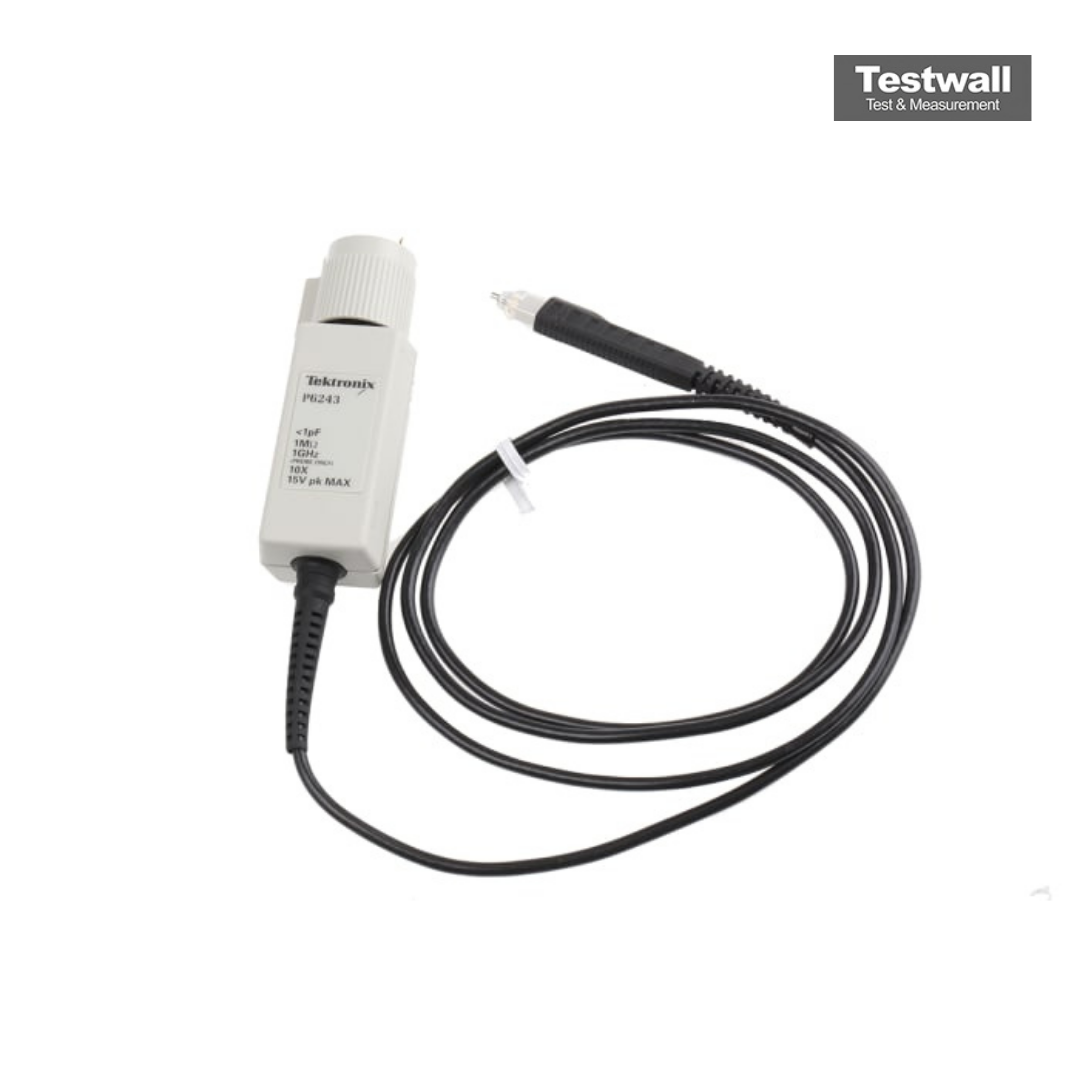

Tektronix P6243

Active Probe
1 GHz Bande passante
350 ps Temps de montée
1 mΩ en parallèle avec 10 pF Impédance d'entrée
10X Rapport d'atténuation
1,3 pF (avec boîte de compensation) Capacité d'entrée
Demander la fiche technique
Attribut Valeur
Bande passante 1 GHz
Temps de montée 350 ps
Impédance d'entrée 1 mΩ en parallèle avec 10 pF
Rapport d'atténuation 10X
Capacité d'entrée 1,3 pF (avec boîte de compensation)
Tension d'entrée maximale 40V CAT I (crête AC + DC)
Longueur du câble 1,2 m (environ 4 pi)
Plage de compensation 15 pF à 60 pF
Plage dynamique ±0.6V à la pointe de la sonde
Oscilloscopes compatibles Tektronix Oscilloscopes TDS/CSA 700 et 600 avec interface TekProbe
Tektronix P6243 Options:
  • P6243 - C3 - Calibration Service 3 Years
  • P6243 - C5 - Calibration Service 5 Years
  • P6243 - D1 - Calibration Data Report
  • P6243 - D3 - Calibration Data Report 3 Years (with Option C3)
  • P6243 - D5 - Calibration Data Report 5 Years (with Option C5)
  • P6243 - R3 - Repair Service 3 Years
  • P6243 - R5 - Repair Service 5 Years
Formulaire d'étalonnage Tektronix P6243

Formulaire de réparation Tektronix P6243
Maximum file size: 40MB

La sonde FET active Tektronix P6243 est conçue pour l'acquisition de signaux à haute vitesse, avec une bande passante de 1 GHz seule et jusqu'à 500 MHz avec les oscilloscopes Tektronix 500 MHz. Son interface TEKPROBE BNC élimine les besoins en alimentation externe, tandis que sa charge capacitive ≤1 pF minimise les interférences.

Parfaite pour les systèmes numériques rapides, la caractérisation de composants et la recherche, la P6243 dispose d’accessoires adaptés pour les mesures sur composants montés en surface.

Testwall peut fournir la Tektronix P6243 d'occasion, entièrement testée. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter pour tout besoin de calibration ou de réparation de la Tektronix P6243.
