Tektronix

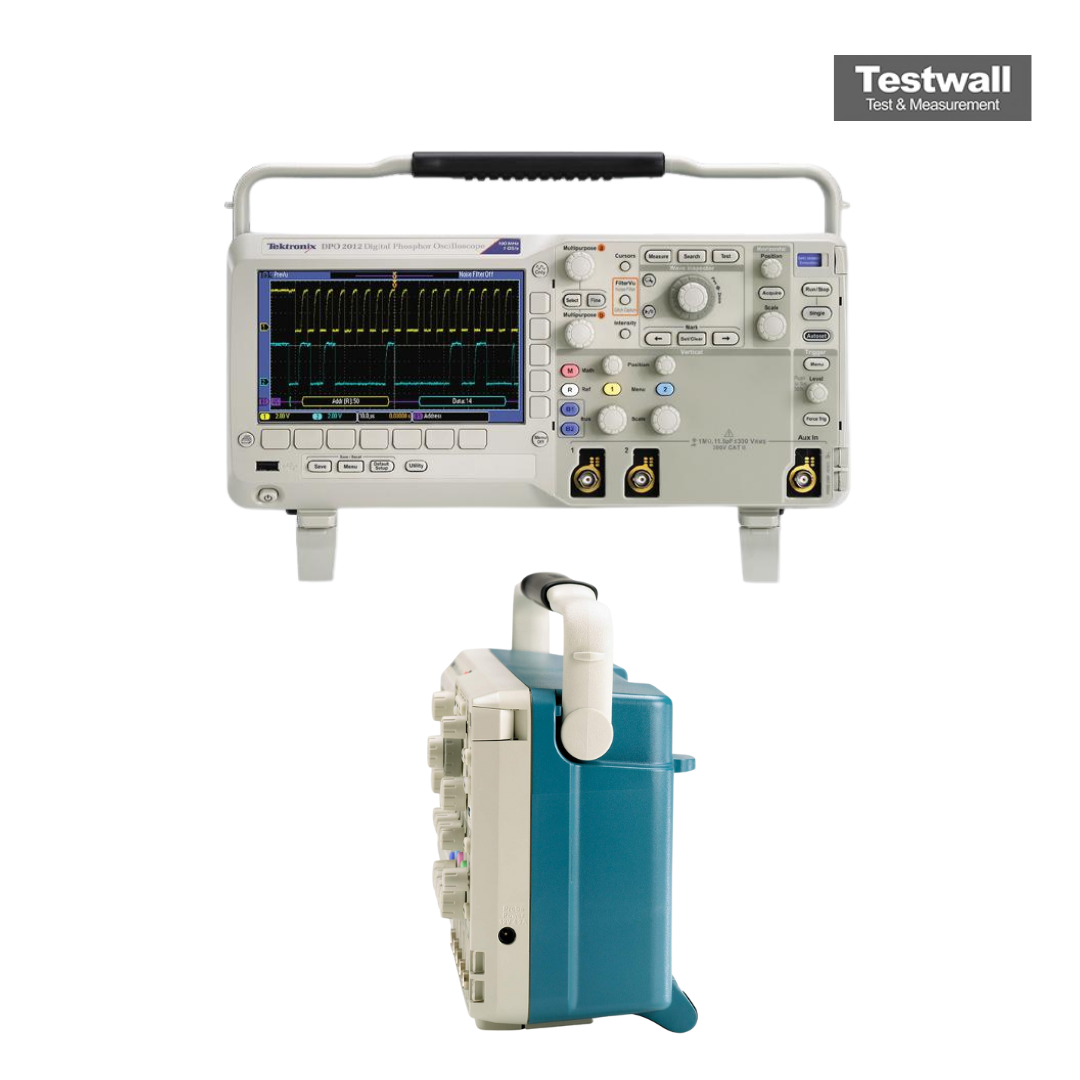

Tektronix DPO2012B
100 MHz, 2 Analog Channel Oscilloscope
100 MHz Bande passante
2 voies analogiques Nombre de voies
1 GS/s Taux d'échantillonnage
1 M points par voie Longueur d'enregistrement
8 bits Résolution verticale
| Attribut | Valeur |
|---|---|
| Bande passante | 100 MHz |
| Nombre de voies | 2 voies analogiques |
| Taux d'échantillonnage | 1 GS/s |
| Longueur d'enregistrement | 1 M points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 5 ns/div à 50 s/div |
| Taille de l'écran | 7 pouces WVGA (800 x 480 pixels) |
| Interface de communication | USB 2.0, port hôte USB, slot CompactFlash |
| Fréquence de déclenchement | 50 000 formes d'ondes par seconde |
Tektronix DPO2012B Options:
- DPO2012B - DPO2BND - Application bundle module option that contains the DPO2AUTO, DPO2COMP, DPO2EMBD application modules
- DPO2012B - DPO2AUTO - Automotive Serial Triggering and Analysis Module. Enables triggering on packet-level information on CAN bus and LIN bus as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time stamp information
- DPO2012B - DPO2COMP - Computer Serial Triggering and Analysis Module. Enables triggering on packet-level information on RS-232/422/485/UART buses as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time stamp information
- DPO2012B - DPO2EMBD - Embedded Serial Triggering and Analysis Module. Enables triggering on packet-level information on I2C and SPI buses as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time stamp information
- DPO2012B - DPO2CONN - Adds Ethernet (10/100Base-T) and video out port
- DPO2012B - Opt. A0 - North America power plug (115 V, 60 Hz)
- DPO2012B - Opt. A1 - Universal Euro power plug (220 V, 50 Hz)
- DPO2012B - Opt. A2 - United Kingdom power plug (240 V, 50 Hz)
- DPO2012B - Opt. A3 - Australia power plug (240 V, 50 Hz)
- DPO2012B - Opt. A5 - Switzerland power plug (220 V, 50 Hz)
- DPO2012B - Opt. A6 - Japan power plug (100 V, 110/120 V, 60 Hz)
- DPO2012B - Opt. A10 - China power plug (50 Hz)
- DPO2012B - Opt. A11 - India power plug (50 Hz)
- DPO2012B - Opt. A12 - Brazil power plug (60 Hz)
- DPO2012B - Opt. A99 - No power cord
- DPO2012B - Opt. L0 - English manual
- DPO2012B - Opt. L1 - French manual
- DPO2012B - Opt. L2 - Italian manual
- DPO2012B - Opt. L3 - German manual
- DPO2012B - Opt. L4 - Spanish manual
- DPO2012B - Opt. L5 - Japanese manual
- DPO2012B - Opt. L6 - Portuguese manual
- DPO2012B - Opt. L7 - Simplified Chinese manual
- DPO2012B - Opt. L8 - Traditional Chinese manual
- DPO2012B - Opt. L9 - Korean manual
- DPO2012B - Opt. L10 - Russian manual
- DPO2012B - Opt. L99 - No manual
- DPO2012B - Opt. D1 - Calibration Data Report
| Model | DPO2012B |
|---|
L'oscilloscope Tektronix DPO2012B dispose de 2 canaux analogiques, d'une bande passante de 100 MHz, d’un taux d’échantillonnage de 1 GS/s et d'une mémoire de 1 Mpoint. Comprend les commandes Wave Inspector®, le filtrage du bruit FilterVu™ et l’analyse FFT.
Idéal pour le débogage de systèmes embarqués avec décodage série en option, canaux numériques (modèles MSO) et design compact avec écran couleur de 7".
Testwall peut fournir le Tektronix DPO2012B d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance, fiables et de qualité. Veuillez nous contacter directement pour la calibration ou la réparation du Tektronix DPO2012B.
