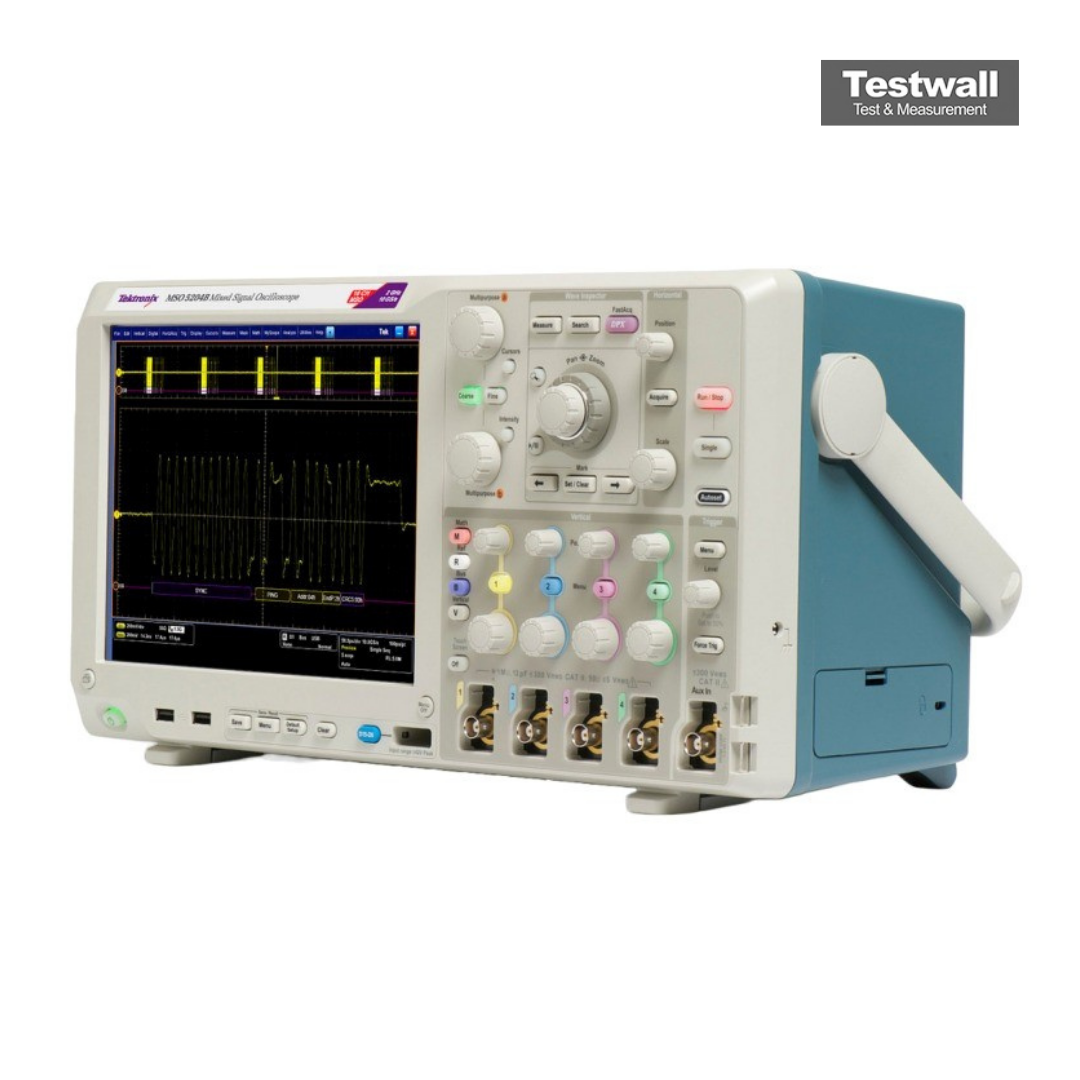

Tektronix DPO5054B
| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Nombre de voies | 4 voies analogiques |
| Taux d'échantillonnage | 5 GS/s (sur toutes les voies) |
| Longueur d'enregistrement | 25 M points (standard) |
| Résolution verticale | 8 bits |
| Taux de capture des formes d'onde | jusqu'à 340 000 formes d'onde par seconde |
| Écran | Écran tactile couleur LCD 10,4 pouces |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 400 ps/div à 1000 s/div |
| Connectivité | USB, LAN (LXI), GPIB (en option) |
Tektronix DPO5054B Options:
Options available for the Tektronix DPO/MSO5000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO5054B - 5RL - Record length extension to 50 M points per channel
- DPO5054B - 10RL - Record length extension to 125 M points per channel
- DPO5054B - SR-AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- DPO5054B - SR-DPHY - MIPI D-PHY (DSI-1, CSI-2) serial analysis
- DPO5054B - MTM - Mask testing (telecom, data and video standards)
- DPO5054B - BRR - BroadR-Reach automotive Ethernet compliance
- DPO5054B - HSIC - USB HSIC decode and electrical validation
- DPO5054B - MOST - MOST50 / MOST150 electrical compliance and debug
- DPO5054B - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO5054B - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO5054B - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO5054B - SR-ENET - Ethernet serial analysis (10BASE-T, 100BASE-TX)
- DPO5054B - SR-USB - USB 2.0 serial triggering and analysis
- DPO5054B - DJA - DPOJET advanced jitter and eye diagram analysis
- DPO5054B - DDRA - DDR memory bus analysis (requires DJA)
- DPO5054B - PWR - Power measurement and analysis (DPOPWR)
- DPO5054B - ET3 - Ethernet compliance testing (10/100/1000BASE-T)
L'oscilloscope Tektronix DPO5054B offre une bande passante de 500 MHz et un taux d'échantillonnage de 5 GS/s avec la technologie FastAcq® pour plus de 250 000 formes d’onde/sec. HiRes permet une résolution verticale supérieure à 11 bits, améliorée par des filtres DSP et d’entrée.
Ses 4 canaux d’entrée, un temps de montée de 700 ps, et un enregistrement de 250 M points facilitent l’analyse précise de signaux complexes en R&D.
Testwall peut fournir l'oscilloscope Tektronix DPO5054B d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et une qualité de service inégalées. Contactez-nous pour un service de calibration ou de réparation du Tektronix DPO5054B.
