Tektronix

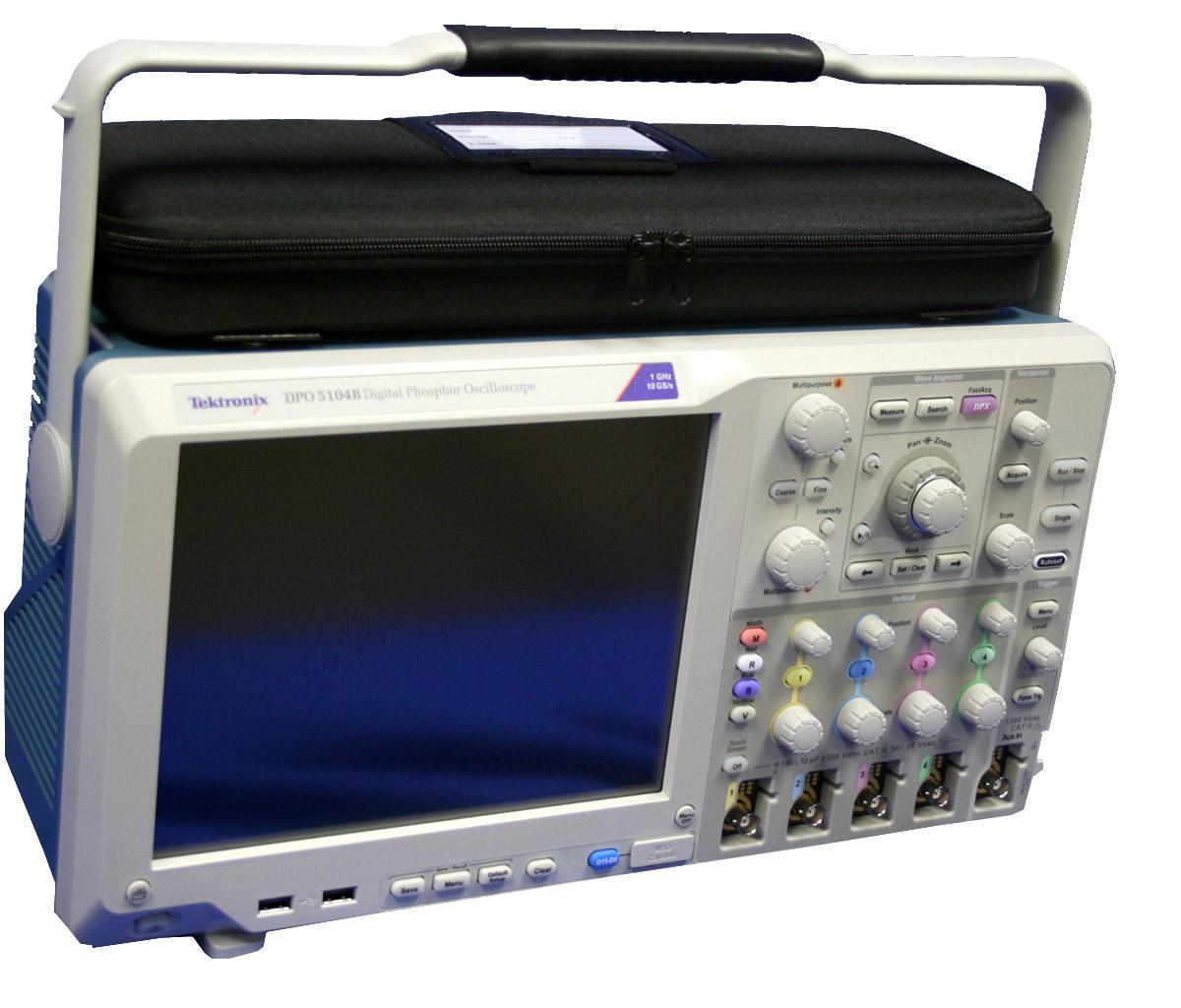

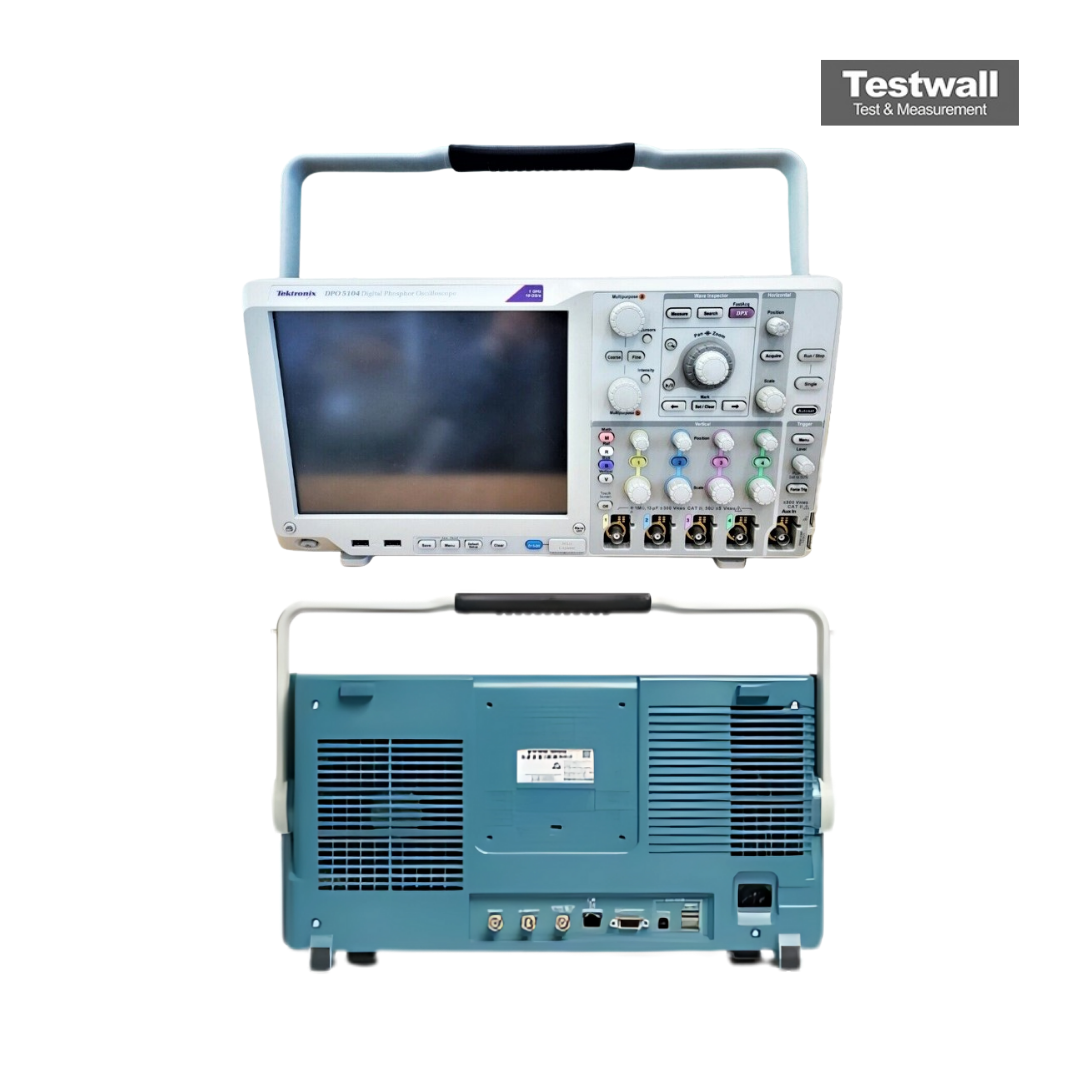

Tektronix DPO5104B
4 Ch 1 GHz Digital Oscilloscope
1 GHz Bande passante
4 voies analogiques Nombre de voies
5 GS/s Taux d'échantillonnage
25 M points par voie Longueur d'enregistrement
8 bits Résolution verticale
| Attribut | Valeur |
|---|---|
| Bande passante | 1 GHz |
| Nombre de voies | 4 voies analogiques |
| Taux d'échantillonnage | 5 GS/s |
| Longueur d'enregistrement | 25 M points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 200 ps/div à 1000 s/div |
| Taux de capture des formes d'onde | 340 000 formes d'onde par seconde |
| Écran | Écran couleur LCD 10,4 pouces |
| Interfaces de connectivité | USB, LAN (LXI), DisplayPort |
Tektronix DPO5104B Options:
- DPO5104B - 5RL - Record length upgrade: 125 M max, 50 M/Ch
- DPO5104B - 10RL - Record length upgrade: 250 M max, 125 M/Ch
- DPO5104B - BRR - BroadR-Reach Compliance Testing (Requires TF-GBE-BTP or TF-GBE-ATP Ethernet Test Fixture)
- DPO5104B - DDRA - DDR Memory bus analysis (Requires Opt. DJA) (Available on 1 GHz and 2 GHz models only)
- DPO5104B - DJA - Jitter and Eye Analysis Tools – Advanced (DPOJET)
- DPO5104B - ET3 - Ethernet compliance test (Requires TF-GBE-BTP or TF-GBE-ATP Ethernet Test Fixture)
- DPO5104B - MOST - MOST Essentials – Electrical compliance and debug test solution for MOST50 and MOST150 (Requires Opt. DJA)
- DPO5104B - MTM - Mask testing
- DPO5104B - PWR - Power measurement and analysis
- DPO5104B - SR-AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- DPO5104B - SR-AUTO - Automotive serial triggering and analysis (CAN/LIN/FlexRay)
- DPO5104B - SR-COMP - Computer serial triggering and analysis (RS-232/422/485/UART)
- DPO5104B - SR-DPHY - MIPI D-PHY serial analysis (DSI-1, CSI-2)
- DPO5104B - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO5104B - SR-ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- DPO5104B - SR-USB - USB 2.0 serial triggering and analysis (LS, FS, HS)
- DPO5104B - SVE - SignalVu Essentials – Vector signal analysis software
- DPO5104B - USB - USB 2.0 Compliance testing (Requires TDSUSBF USB Test Fixture; 2 GHz bandwidth required for high-speed USB)
- DPO5104B - USBPWR - Automated compliance test solution for USB power adapters
- DPO5104B - VNM - CAN/LIN Protocol analysis software
- DPO5104B - PS2 - Power Solution Bundle: DPOPWR, THDP0200, TCP0030A, 067-1686-xx (Deskew fixture)
- DPO5104B - PS3 - Power Solution Bundle: DPOPWR, TMDP0200, TCP0020, 067-1686-xx (Deskew fixture)
- DPO5104B - A0 - North America power plug (115 V, 60 Hz)
- DPO5104B - A1 - Universal Euro power plug (220 V, 50 Hz)
- DPO5104B - A2 - United Kingdom power plug (240 V, 50 Hz)
- DPO5104B - A3 - Australia power plug (240 V, 50 Hz)
- DPO5104B - A5 - Switzerland power plug (220 V, 50 Hz)
- DPO5104B - A6 - Japan power plug (100 V, 110/120 V, 60 Hz)
- DPO5104B - A10 - China power plug (50 Hz)
- DPO5104B - A11 - India power plug (50 Hz)
- DPO5104B - A12 - Brazil power plug (60 Hz)
- DPO5104B - A99 - No power cord
- DPO5104B - L0 - English manual
- DPO5104B - L1 - French manual
- DPO5104B - L3 - German manual
- DPO5104B - L5 - Japanese manual
- DPO5104B - L7 - Simplified Chinese manual
- DPO5104B - L8 - Traditional Chinese manual
- DPO5104B - L9 - Korean manual
- DPO5104B - L10 - Russian manual
- DPO5104B - L99 - No manual
- DPO5104B - C3 - Calibration Service 3 Years
- DPO5104B - C5 - Calibration Service 5 Years
- DPO5104B - D1 - Calibration Data Report
- DPO5104B - D3 - Calibration Data Report 3 Years (with Opt. C3)
- DPO5104B - D5 - Calibration Data Report 5 Years (with Opt. C5)
- DPO5104B - G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- DPO5104B - G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- DPO5104B - R3 - Repair Service 3 Years (including warranty)
- DPO5104B - R5 - Repair Service 5 Years (including warranty)
- DPO5104B - MSOE - Add 16 digital channels to upgrade DPO5104B to MSO
| Model | DPO5104B |
|---|
Le Tektronix DPO5104B est un oscilloscope numérique 1 GHz à 4 canaux, avec un taux d’échantillonnage de 5 à 10 GS/s sur tous les canaux et une mémoire d’enregistrement de 12,5 M. Il propose 53 mesures automatisées, histogrammes de formes d’onde et analyse FFT.
Il prend en charge FastAcq (>250 000 wfms/s), acquisition mémoire FastFrame, et déclenchement/décodage série I2C, SPI, RS232/422/485/UART, USB, CAN/LIN. Interfaces USB, LAN, GP-IB incluses.
Testwall peut fournir le Tektronix DPO5104B d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants et un service de qualité. Contactez-nous pour la calibration ou la réparation du Tektronix DPO5104B.
