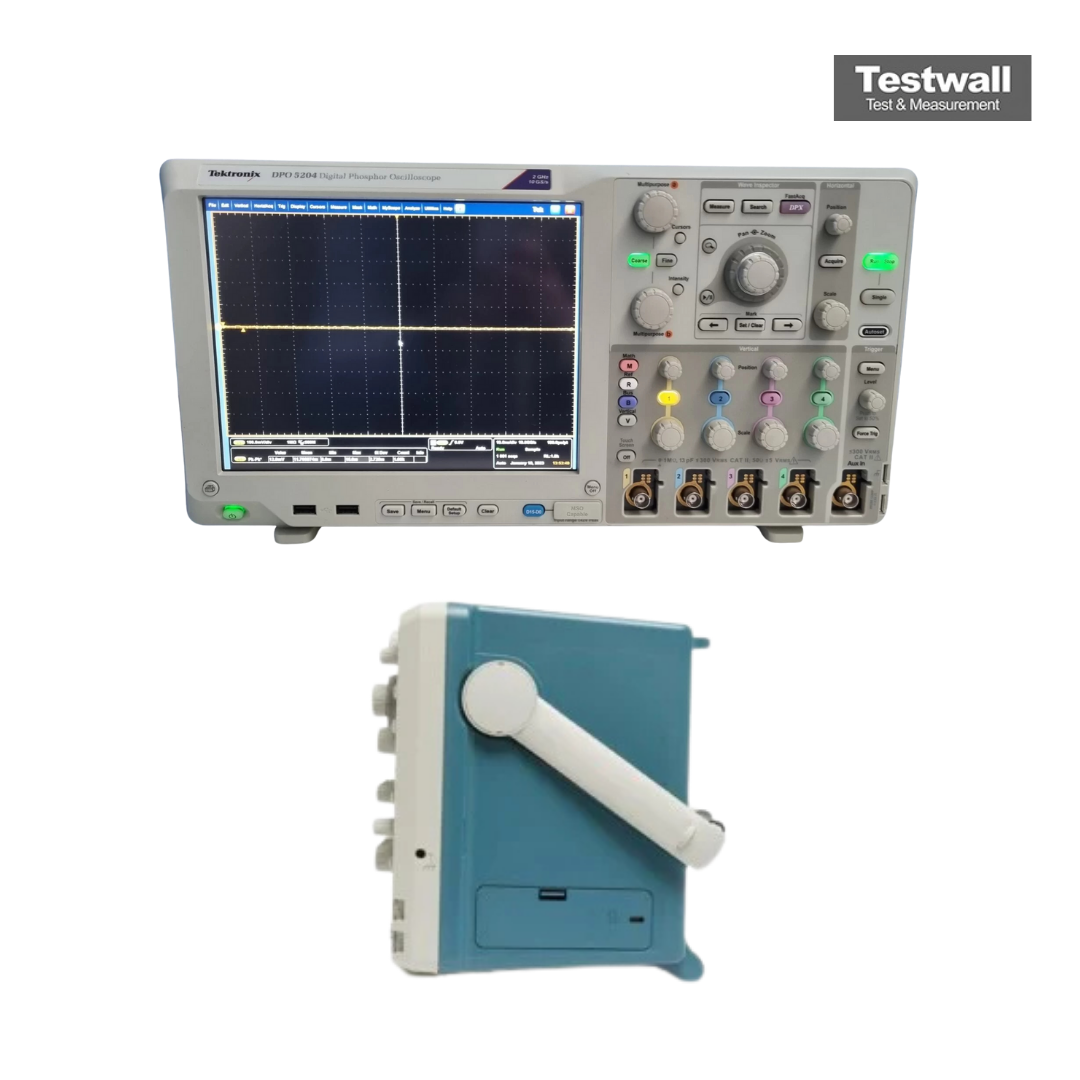

Tektronix DPO5204B
| Attribut | Valeur |
|---|---|
| Bande passante | 2 GHz |
| Nombre de voies | 4 voies analogiques |
| Taux d'échantillonnage | 10 GS/s (sur toutes les voies) |
| Longueur d'enregistrement | 25 M points (standard), jusqu'à 250 M points (optionnel) |
| Résolution verticale | 8 bits (jusqu'à 11 bits en haute résolution) |
| Taux de capture des formes d'onde | 340 000 formes d'onde par seconde |
| Écran | Écran tactile capacitif couleur 10,4 pouces |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Bande passante du système de déclenchement | 2 GHz |
| Connectivité | USB, LAN (LXI), GPIB (optionnel), DisplayPort |
Tektronix DPO5204B 2GHz 10GS/s 4 Channel Digital Phosphor Scope Options:
- DPO5204B - 10RL - Record Length 250 M Max, 125 M/Ch
- DPO5204B - 5RL - Record Length 125 M Max, 50 M/Ch
- DPO5204B - BRR - Broadr-Reach/100Base-T1 Compliance Testing
- DPO5204B - DDRA - Ddr Memory Bus Analysis
- DPO5204B - DJA - Jitter And Eye Analysis Tools 鈥 Advanced
- DPO5204B - DJAN - Dpojet Noise, Jitter, And Eye Analysis Tools
- DPO5204B - ET3 - Ethernet Compliance Test
- DPO5204B - MOST - Most Essentials 鈥 Electrical Compliance And Debug Test Solution For Most50 And Most150
- DPO5204B - MTM - Mask Testing
- DPO5204B - PWR - Power Measurement And Analysis
- DPO5204B - SR-AERO - Aerospace Serial Triggering And Analysis
- DPO5204B - SR-AUTO - Automotive Serial Triggering And Analysis
- DPO5204B - SR-COMP - Computer Serial Triggering And Analysis
- DPO5204B - SR-DPHY - Mipi D-Phy Serial Analysis
- DPO5204B - SR-EMBD - Embedded Serial Triggering And Analysis
- DPO5204B - SR-ENET - Ethernet Serial Triggering And Analysis
- DPO5204B - SR-USB - Usb 2.0 Serial Triggering And Analysis
- DPO5204B - SSD - Additional Customer-Installable Removable Solid State Drive
- DPO5204B - SV26 - Apco P25 Measurements
- DPO5204B - SVA - Am/Fm/Pm Audio Signal Analysis
- DPO5204B - SVE - Vector Signal Analysis Software
- DPO5204B - SVM - General Purpose Modulation Analysis
- DPO5204B - SVP - Advanced Signal Analysis
- DPO5204B - SVT - Frequency And Phase Settling Time Measurements
- DPO5204B - USB2 - Usb 2.0 Automated Compliance Test Application
- DPO5204B - USBPWR - Automated Compliance Test Solution For Usb Power Adapters
| Model | DPO5204B |
|---|
Le Tektronix DPO5204B 2GHz 10GS/s 4 Channel Digital Phosphor Scope offre une bande passante analogique de 2 GHz, quatre canaux d'entrée analogiques et une vitesse d'échantillonnage pouvant atteindre 10 GS/s. Il est doté d'une mémoire standard de 25 M sur quatre canaux et d'un écran tactile XGA lumineux de 10,4 pouces pour une analyse claire des signaux.
Idéal pour l'analyse de signaux à haute vitesse, le DPO5204B fournit une capture d'ondes précise, une profondeur mémoire importante et une interface réactive pour les environnements de test exigeants.
Testwall peut fournir le Tektronix DPO5204B 2GHz 10GS/s 4 Channel Digital Phosphor Scope d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d'un étalonnage ou d'une réparation du Tektronix DPO5204B 2GHz 10GS/s 4 Channel Digital Phosphor Scope.
