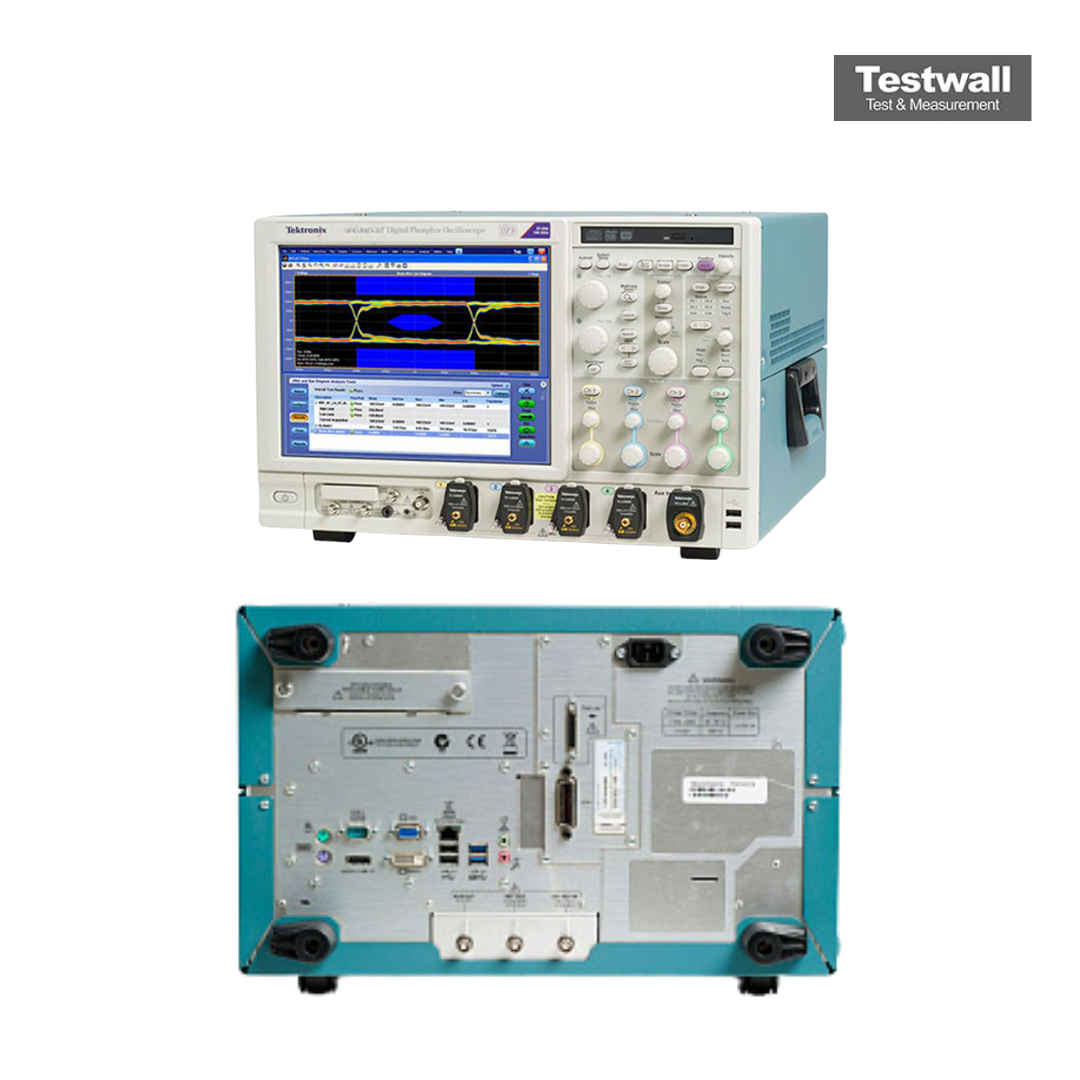

Tektronix DPO71254DX
| Attribut | Valeur |
|---|---|
| Bande passante | 12,5 GHz |
| Taux d'échantillonnage | 100 GS/s |
| Nombre de voies | 4 voies analogiques |
| Longueur d'enregistrement | 250 millions de points (standard), jusqu'à 2 milliards de points (en option) |
| Résolution verticale | 8 bits (jusqu'à 11 bits en mode haute résolution) |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Fréquence d'acquisition des formes d'onde | Jusqu'à 300 000 formes d'onde par seconde |
| Gigue temporelle (RMS) | 100 fs RMS |
| Affichage | Écran LCD couleur 15,3 pouces haute résolution (XGA) |
| Connectivité et interfaces | USB, LAN (LXI), GPIB (en option), entrées auxiliaires et de déclenchement externe |
Tektronix DPO71254DX Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO71254DX - 2XL - Extended record length
- DPO71254DX - 5XL - Extended record length
- DPO71254DX - 10XL - Extended record length
- DPO71254DX - 20XL - Extended record length
- DPO71254DX - 50XL - Extended record length
- DPO71254DX - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DPO71254DX - DJAN - DPOJET jitter and noise analysis
- DPO71254DX - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DPO71254DX - DDRA - DDR memory bus analysis
- DPO71254DX - ST6G - 6.25 Gb/s serial pattern trigger
- DPO71254DX - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO71254DX - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO71254DX - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO71254DX - SR-USB - USB 2.0 serial triggering and analysis
- DPO71254DX - SR-PCIE - PCI Express serial analysis
- DPO71254DX - SR-810B - 8b/10b serial analysis
- DPO71254DX - MTH - Mask testing
- DPO71254DX - LT - Limit testing
- DPO71254DX - VET - Visual trigger
- DPO71254DX - ASM - Advanced search and mark
Le Tektronix DPO71254DX Oscilloscope 4 canaux 12,5GHz 100GS/s offre des performances exceptionnelles avec une bande passante de 12,5GHz et un taux d’échantillonnage en temps réel remarquable de 100GS/s sur ses 4 canaux analogiques. Conçu pour l’analyse de signaux haute vitesse, il dispose de déclenchements avancés, d'une mémoire profonde et d’une fidélité de signal supérieure, permettant aux ingénieurs de capturer, mesurer et analyser avec précision des formes d’onde complexes.
Idéal pour les applications hautes performances, il excelle dans le débogage, la validation et les tests de conformité pour les conceptions numériques rapides, les systèmes RF et les environnements de recherche avancés nécessitant une analyse ultra-précise.
Testwall peut fournir l’oscilloscope d’occasion Tektronix DPO71254DX 4 canaux 12,5GHz 100GS/s, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un calibrage ou d’une réparation du Tektronix DPO71254DX 4 canaux 12,5GHz 100GS/s.
