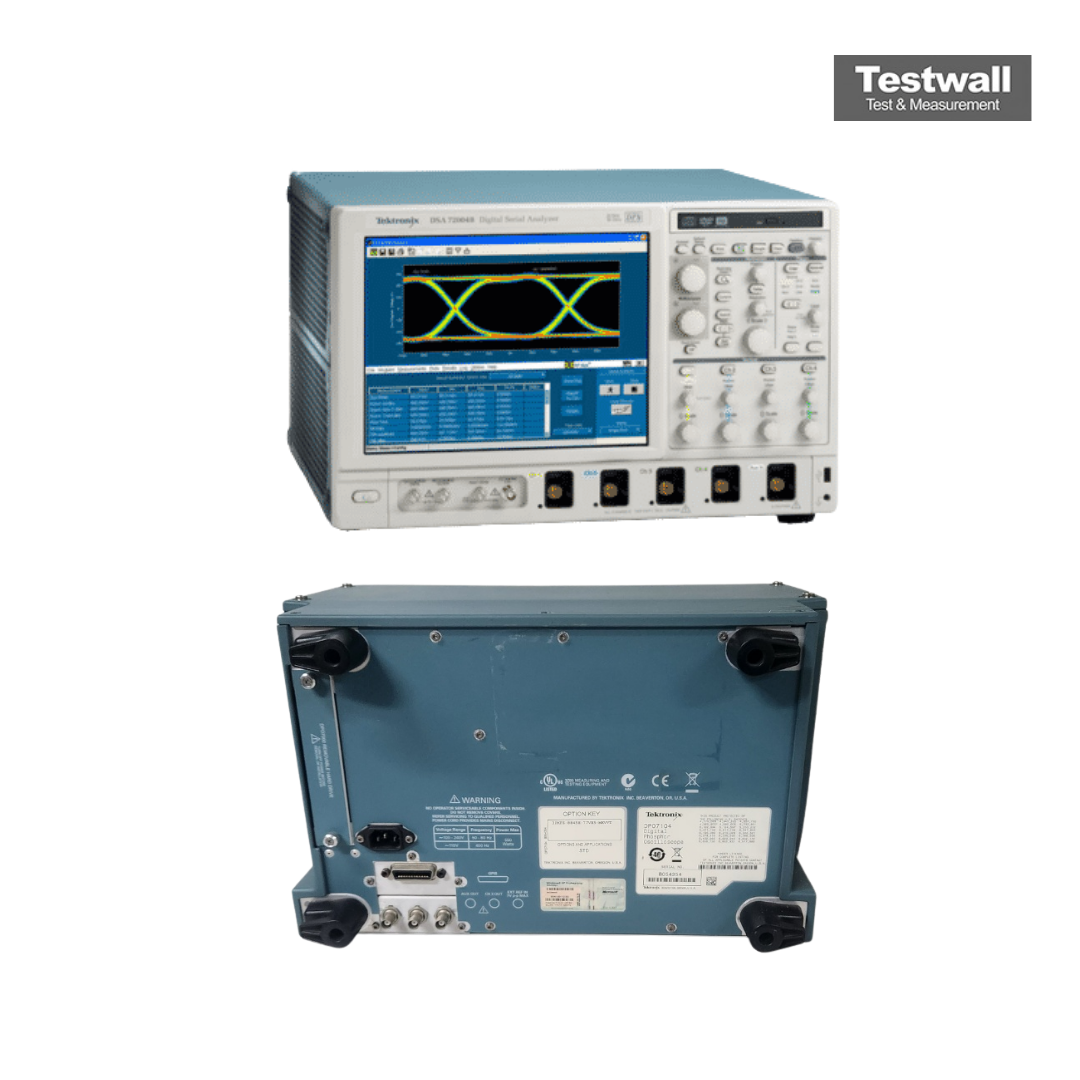

Tektronix DPO71604B
| Attribut | Valeur |
|---|---|
| Largeur de bande passante | 16 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 50 GS/s |
| Résolution verticale | 8 bits |
| Longueur d'enregistrement | jusqu'à 250 Mpoints |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Fréquence d'acquisition (taux de mise à jour de la forme d'onde) | jusqu'à 340 000 formes d'onde par seconde |
| Gigue du système (bruit de phase) | 140 fs RMS |
| Interface et connectivité | USB, LAN (LXI), GPIB en option |
| Système d'exploitation | Windows 7 64 bits |
Tektronix DPO71604B 4 Channel 6GHz DPO Scope Options:
- DPO71604B - 10XL - 100 Msamples/Ch
- DPO71604B - 20XL - 250 Msamples/Ch
- DPO71604B - 2XL - 20 Msamples/Ch
- DPO71604B - 5XL - 50 Msamples/Ch
- DPO71604B - ASM - Advanced Event Search And Mark
- DPO71604B - DDRA - Ddr Memory Bus Analysis
- DPO71604B - DJA - Dpojet Jitter And Eye Diagram Analysis
- DPO71604B - DSPT - Displayport Compliance Test Solution
- DPO71604B - DVI - Dvi Compliance Test Solution
- DPO71604B - ET3 - Ethernet Compliance Test Software
- DPO71604B - FBD - Fb-Dimm Compliance Module For Rt-Eye Serial Data Compliance And Analysis Software
- DPO71604B - HT3 - Hdmi Compliance Test Software
- DPO71604B - IBA - Infiniband Compliance Module For Rt-Eye Serial Data Compliance And Analysis Software
- DPO71604B - LT - Waveform Limit Testing
- DPO71604B - MTH - Mask Testing For Serial Standards Up To 4.25 Gbps. Includes
- HARDWARE CLOCK RECOVERY.
- DPO71604B - PCE - Pci Express Analysis Software
- DPO71604B - PTH - Protocol Triggering And Decoding For 8B/10B-Encoded Serial
- SIGNALS UP TO 3.125 GBPS.
- DPO71604B - PTU - Protocol Triggering And Decoding For 8B/10B-Encoded Serial
- SIGNALS UP TO 5 GBPS.
- DPO71604B - PWR - Power Measurement And Analysis Software
- DPO71604B - RTE - Serial Data Compliance And Analysis Software
- DPO71604B - SLA - Serial Data Link Analysis Advanced (With Equalization)
- DPO71604B - SLE - Serial Data Link Analysis Essentials (No Equalization)
- DPO71604B - SST - Sata And Sas Analysis Software Module For Rt-Eye Serial Data Compliance And Analysis Software
- DPO71604B - STU - Protocol Triggering And Decoding For 8B/10B-Encoded Serial Signals Up To 5 Gbps.
- DPO71604B - SVE - Signalvu Essentials 鈥 Vector Signal Analysis Software
- DPO71604B - SVM - General Purpose Modulation Analysis. (Requires Option Sve)
- DPO71604B - SVP - Advanced Signal Analysis (Including Pulse Measurements). (Requires Option Sve)
- DPO71604B - USB2 - Usb 2.0 Compliance Test Software Only
- DPO71604B - USB3 - Usb 3.0 Compliance And Analysis Software
Le Tektronix DPO71604B offre 4 canaux avec une bande passante de 16 GHz et un taux d’échantillonnage allant jusqu’à 50 GS/s, garantissant une analyse précise des signaux à haute vitesse. Avec un déclenchement avancé, une mémoire profonde et une analyse en temps réel, il assure une précision exceptionnelle pour les conceptions complexes.
Idéal pour les données série haut débit, les tests RF et optiques, il prend en charge le décodage de protocoles et l’analyse complète du jitter pour une validation fiable.
Testwall peut fournir le Tektronix DPO71604B 4 Channel 16GHz 50GS/s DPO Scope d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Contactez-nous pour un étalonnage ou une réparation du Tektronix DPO71604B 4 Channel 16GHz 50GS/s DPO Scope.
