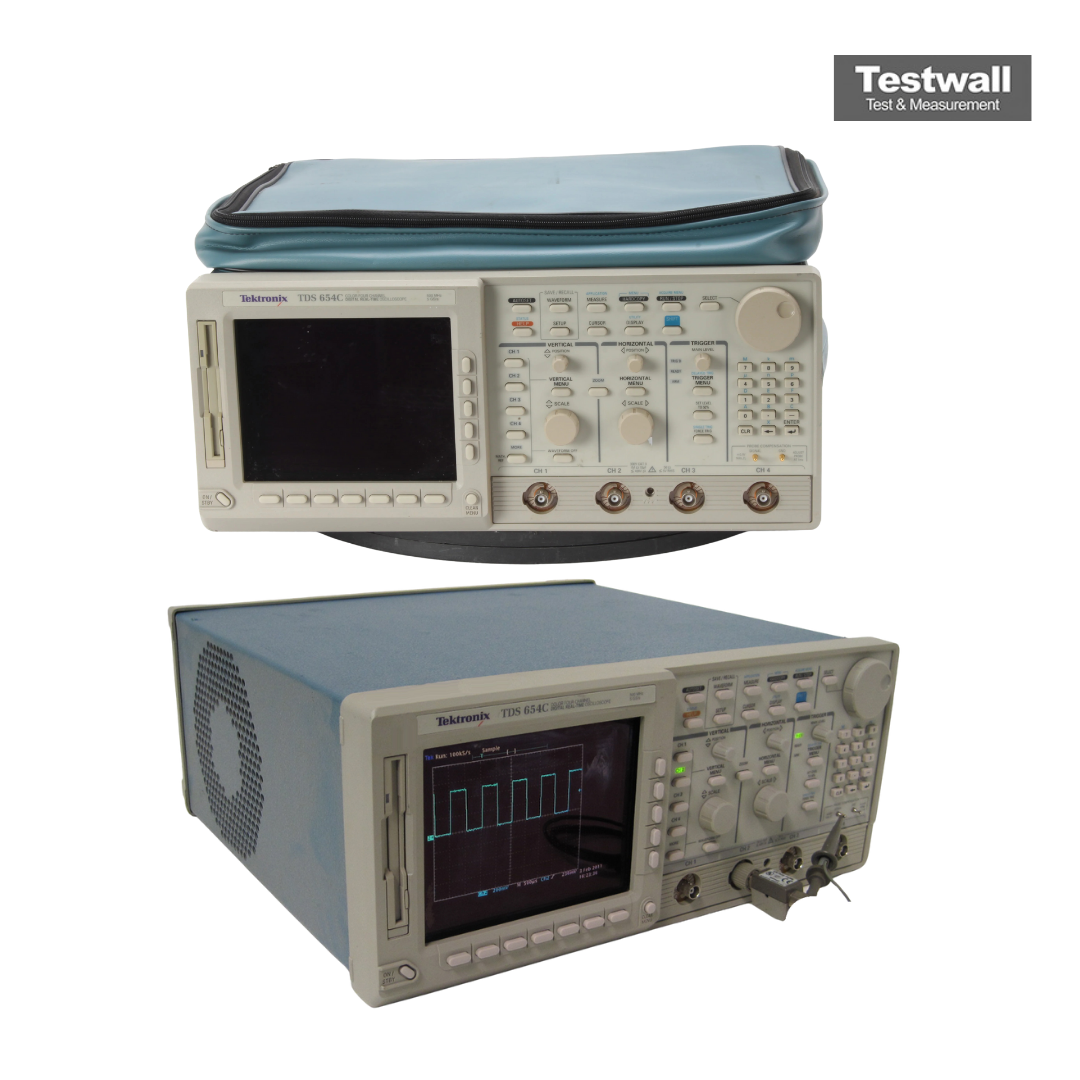

Tektronix TDS654C
| Attribut | Valeur |
|---|---|
| Bande passante | 1 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 5 GS/s |
| Longueur d'enregistrement | 15 000 points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 200 ps/div à 10 s/div |
| Précision de la base de temps | ±10 ppm |
| Interface | GPIB, RS-232, Centronics |
| Affichage | Écran couleur 10,2 cm (LCD) |
Tektronix TDS654C Options:
- TDS654C - Opt. 05 - Video Trigger, NTSC, PAL, HDTV, FlexFormat™
- TDS654C - Opt. 1K - Model K420 Instrument Cart
- TDS654C - Opt. 1R - Rackmount Kit
- TDS654C - Opt. 34 - Add 1 ea. P6247 Differential Probe
- TDS654C - Opt. 35 - Add 1 ea. P6243 Active Probe
- TDS654C - Opt. 36 - Add 1 ea. P6139A Passive Probe
- TDS654C - Opt. HD - Internal Hard Disk Drive
- TDS654C - Opt. D1 - Calibration Data Report
- TDS654C - Opt. A1 - Universal Euro 220 V, 50 Hz
- TDS654C - Opt. A2 - UK 240 V, 50 Hz
- TDS654C - Opt. A3 - Australian 240 V, 50 Hz
- TDS654C - Opt. A4 - North American 240 V, 60 Hz
- TDS654C - Opt. A5 - Switzerland 220 V, 50 Hz
- TDS654C - Opt. C3 - Three years of Calibration Services
- TDS654C - Opt. C5 - Five years of Calibration Services
- TDS654C - Opt. D3 - Test Data (requires Opt. C3)
- TDS654C - Opt. D5 - Test Data (requires Opt. C5)
- TDS654C - Opt. R5 - Repair warranty extended to cover five years
| Model | TDS654C |
|---|
Le Tektronix TDS654C est un oscilloscope sur table haute performance avec une bande passante de 500 MHz et 4 canaux simultanés, chacun capable d’un échantillonnage de 2,5 GSa/s. Il dispose d’une mémoire de 15 000 points/sec, d’une résolution de 8 bits et d’entrées en 1 MΩ ou 50 Ω. Son CRT couleur de 17,78 cm offre une visualisation précise des formes d’onde avec les modes Dot, Persistence et Vector.
Grâce à une sensibilité réglable de 1 mV/div à 10 V/div, des modes de trigger avancés et une base de temps précise de 200 ps/div à 10 s/div, il est idéal pour les diagnostics de signaux complexes en laboratoires de recherche et industriels.
Testwall peut fournir le Tektronix TDS654C d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec fiabilité et qualité de service inégalées. Merci de nous contacter si vous avez besoin d’étalonnage ou de réparation du Tektronix TDS654C.
