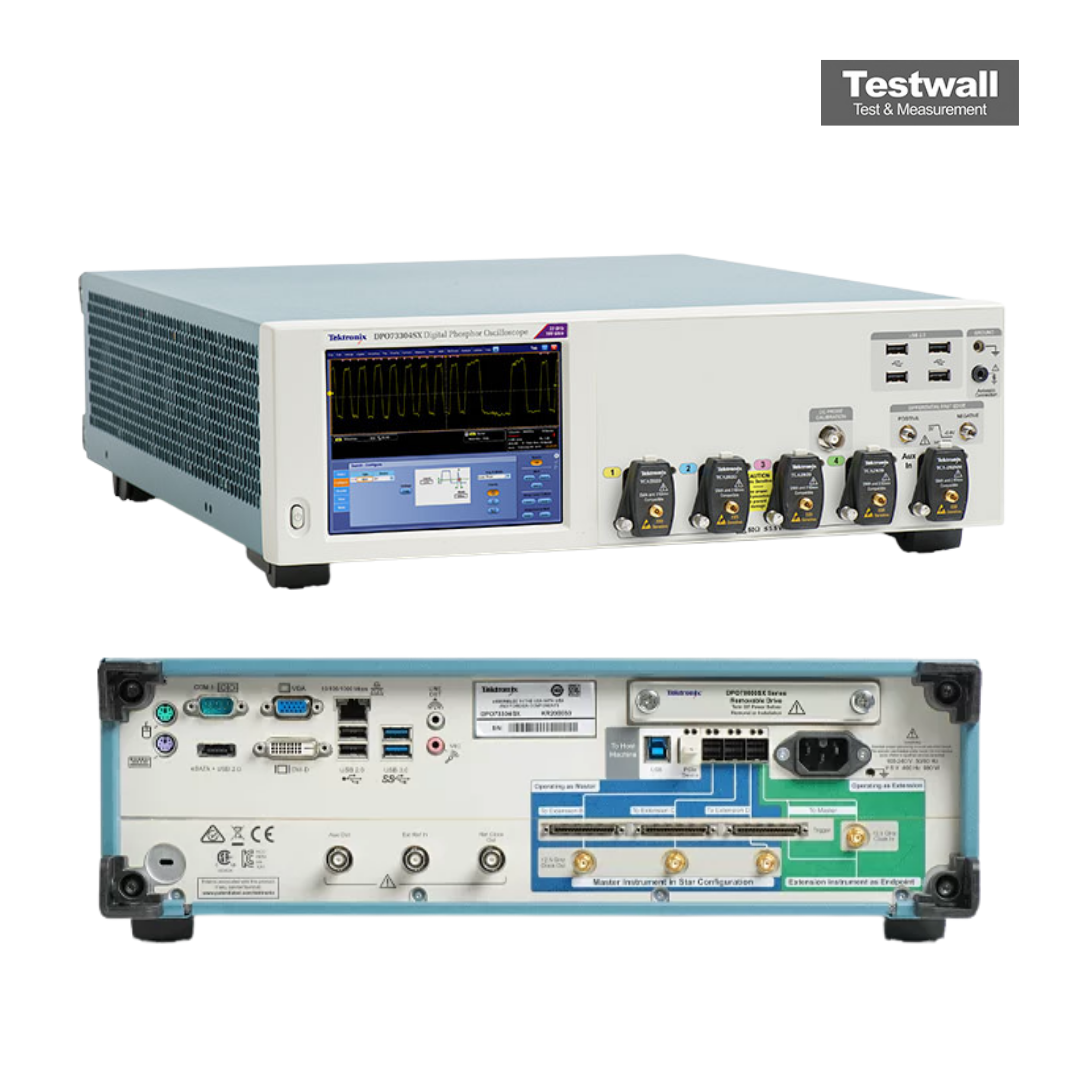

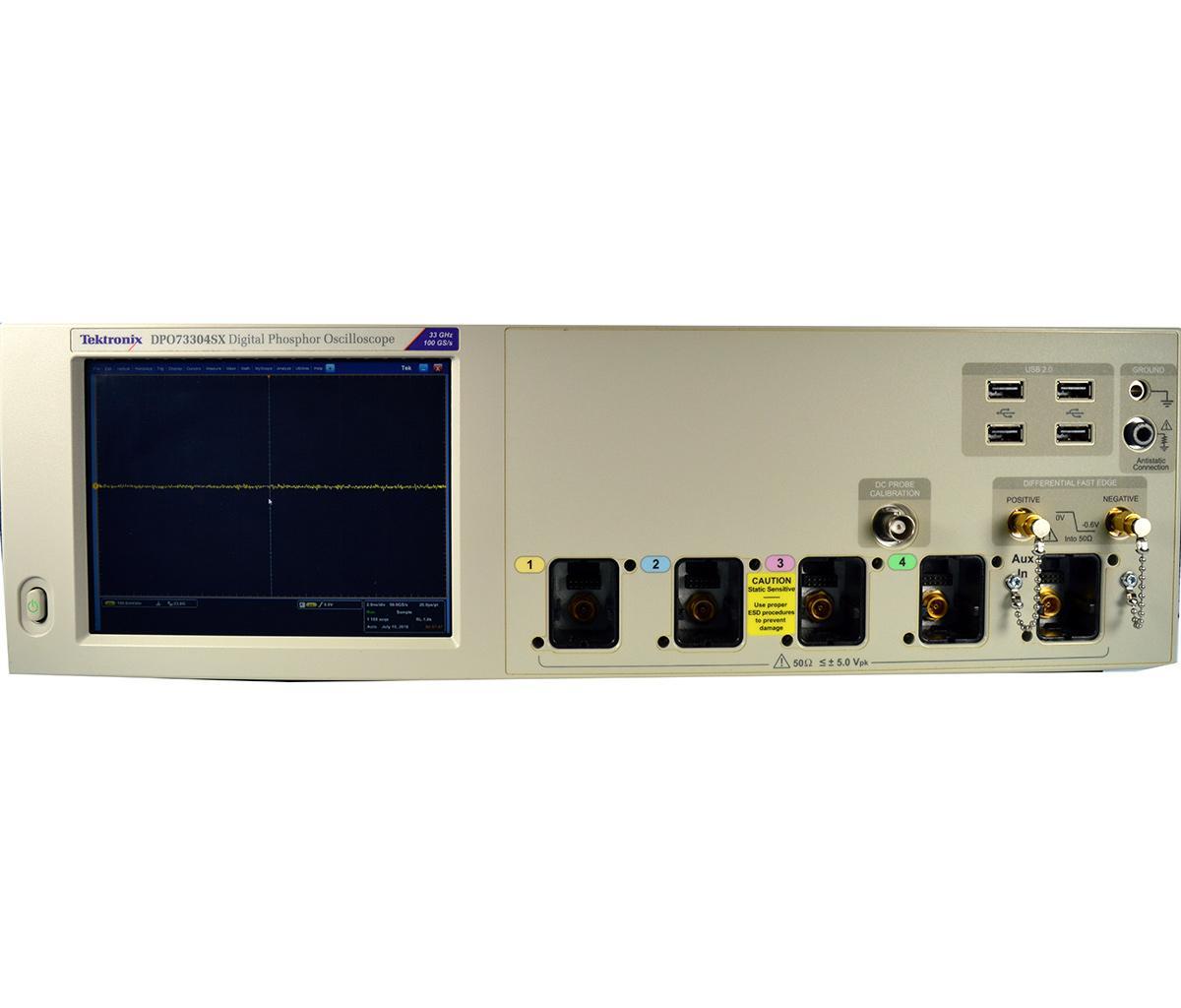

Tektronix DPO73304SX
| Attribut | Valeur |
|---|---|
| Bande passante | 33 GHz |
| Taux d'échantillonnage en temps réel | 200 GS/s |
| Nombre de voies | 4 voies analogiques |
| Résolution verticale | 8 bits (12 bits en mode haute résolution) |
| Longueur d'enregistrement | jusqu'à 2 Géch. par voie |
| Sensibilité verticale | 10 mV/div à 1 V/div |
| Plage de temps de balayage | 20 ps/div à 1000 s/div |
| Gigue (Jitter) de base de temps | moins de 140 fs RMS |
| Connectivité | USB, LAN (LXI), DisplayPort |
| Système d'exploitation | Windows 10 |
Tektronix DPO73304SX Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO73304SX - 2XL - Extended record length
- DPO73304SX - 5XL - Extended record length
- DPO73304SX - 10XL - Extended record length
- DPO73304SX - 20XL - Extended record length
- DPO73304SX - 50XL - Extended record length
- DPO73304SX - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DPO73304SX - DJAN - DPOJET jitter and noise analysis
- DPO73304SX - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DPO73304SX - DDRA - DDR memory bus analysis
- DPO73304SX - ST6G - 6.25 Gb/s serial pattern trigger
- DPO73304SX - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO73304SX - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO73304SX - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO73304SX - SR-USB - USB 2.0 serial triggering and analysis
- DPO73304SX - SR-PCIE - PCI Express serial analysis
- DPO73304SX - SR-810B - 8b/10b serial analysis
- DPO73304SX - MTH - Mask testing
- DPO73304SX - LT - Limit testing
- DPO73304SX - VET - Visual trigger
- DPO73304SX - ASM - Advanced search and mark
Le Tektronix DPO73304SX offre une bande passante de 33 GHz et un échantillonnage de 100 GS/s sur 2 canaux, avec architecture ATI pour une faible interférence et déclenchement avancé.
Idéal pour les tests RF/micro-ondes, de données série et d'intégrité du signal, avec UltraSync pour une configuration multi-unité synchronisée.
Testwall peut fournir l’oscilloscope utilisé Tektronix DPO73304SX, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante et fiable. Contactez-nous pour la calibration ou la réparation du Tektronix DPO73304SX.
