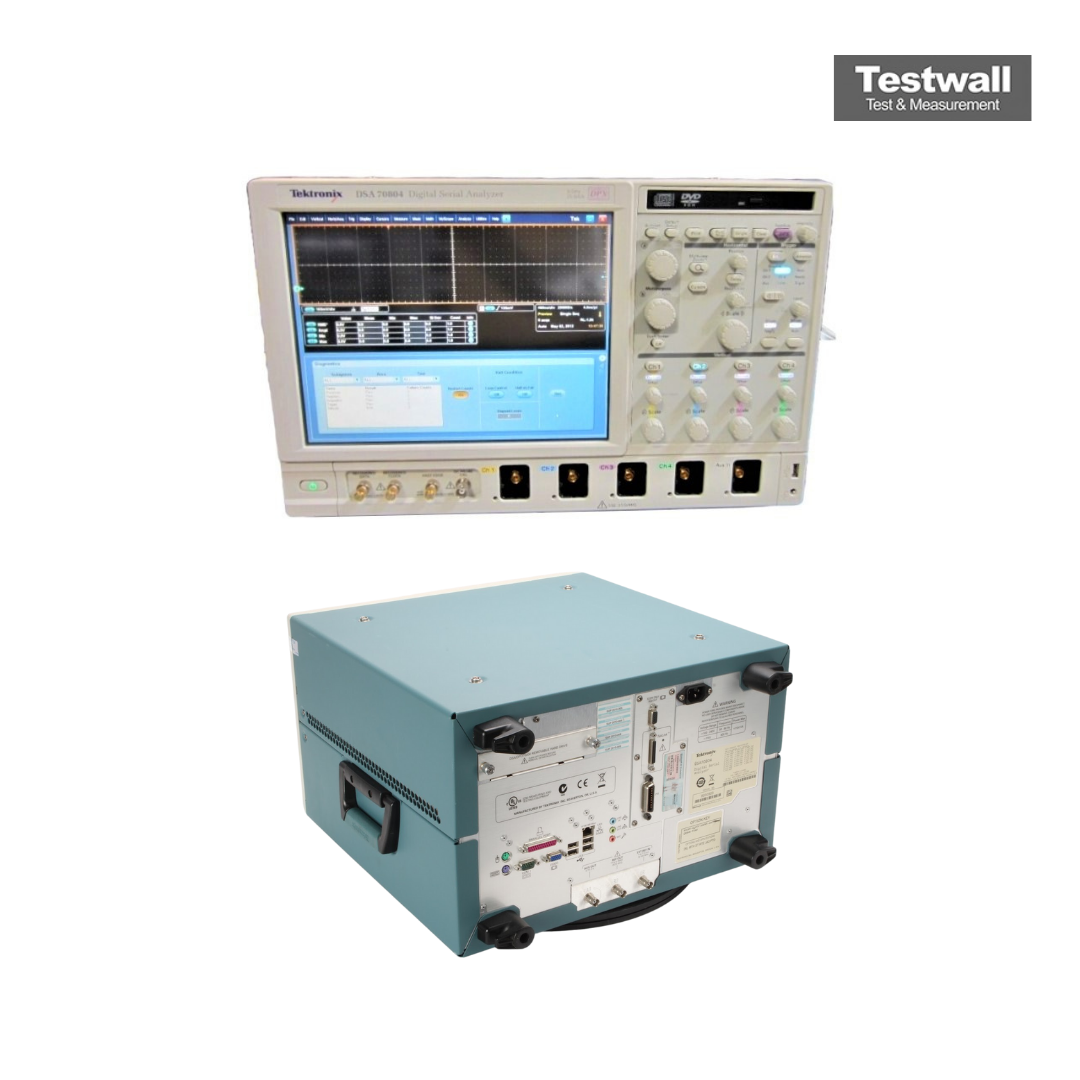

Tektronix DSA70804
| Attribut | Valeur |
|---|---|
| Largeur de bande passante | 8 GHz |
| Taux d'échantillonnage en temps réel | 25 GS/s |
| Nombre de voies | 4 voies |
| Profondeur mémoire d'acquisition | jusqu'à 250 Mpoints par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Fréquence de mise à jour des formes d'onde | jusqu'à 300 000 formes d'onde par seconde |
| Interface utilisateur et connectivité | Écran tactile couleur, ports USB, LAN (LXI), port GPIB en option |
| Système d'exploitation | Microsoft Windows XP Professionnel |
| Dimensions et poids | Format portable de bureau, environ 19,8 kg |
Tektronix DSA70804 4 Channel 8GHz Digital Serial Analyzer Options:
- DSA70804 - 10XL - 100 Msamples/Ch
- DSA70804 - 20XL - 200 Msamples/Ch
- DSA70804 - 5XL - 50 Msamples/Ch
- DSA70804 - DDRA - Ddr Memory Bus Analysis
- DSA70804 - DSPT - Displayport Compliance Test Solution
- DSA70804 - DVI - Dvi Compliance Test Solution
- DSA70804 - ET3 - Ethernet Compliance Test Software
- DSA70804 - FBD - Fb-Dimm Compliance Module For Rt-Eye Serial Data Compliance And Analysis Software
- DSA70804 - HT3 - Hdmi Compliance Test Software
- DSA70804 - IBA - Infiniband Compliance Module For Rt-Eye Serial Data Compliance And Analysis Software
- DSA70804 - LT - Waveform Limit Testing
- DSA70804 - PCE - Pci Express Analysis Software
- DSA70804 - PWR - Power Measurement And Analysis Software
- DSA70804 - RTE - Serial Data Compliance And Analysis Software
- DSA70804 - SLA - Serial Data Link Analysis Advanced (With Equalization)
- DSA70804 - SLE - Serial Data Link Analysis Essentials (No Equalization)
- DSA70804 - SST - Sata And Sas Analysis Software Module For Rt-Eye Serial Data Compliance And Analysis Software
- DSA70804 - STU - Protocol Triggering And Decoding For 8B/10B-Encoded Serial Signals Up To 5 Gbps.
- DSA70804 - SVE - Signalvu Essentials 鈥 Vector Signal Analysis Software
- DSA70804 - SVM - General Purpose Modulation Analysis. (Requires Option Sve)
- DSA70804 - SVP - Advanced Signal Analysis (Including Pulse Measurements). (Requires Option Sve)
- DSA70804 - USB - Usb2.0 Compliance Test Software
- DSA70804 - USB2 - Usb 2.0 Compliance Test Software Only
- DSA70804 - USB3 - Usb 3.0 Compliance And Analysis Software
- DSA70804 - UWB - Ultra Wide Band Wi-Media Analysis.
| Model | DSA70804 |
|---|
Le Tektronix DSA70804 offre une bande passante de 8 GHz sur 4 canaux d'entrée avec un taux d'échantillonnage allant jusqu'à 25 GS/s, soutenu par 20 M de points de données par canal. Il dispose d’un écran tactile XGA de 12,1" et appartient aux séries avancées DPO70000 et DSA70000, offrant une technologie d'oscilloscope à phosphore numérique en temps réel de pointe pour une acquisition et une analyse de signal supérieures.
Idéal pour la vérification, la caractérisation, le débogage et les tests de conceptions série à haute vitesse, le DSA70804 offre des performances inégalées, une simplicité d’utilisation et des outils de débogage complets, accessibles via son large écran intuitif.
Testwall peut fournir le Tektronix DSA70804 Digital Serial Analyzer d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin de calibration ou de réparation du Tektronix DSA70804 Digital Serial Analyzer.
