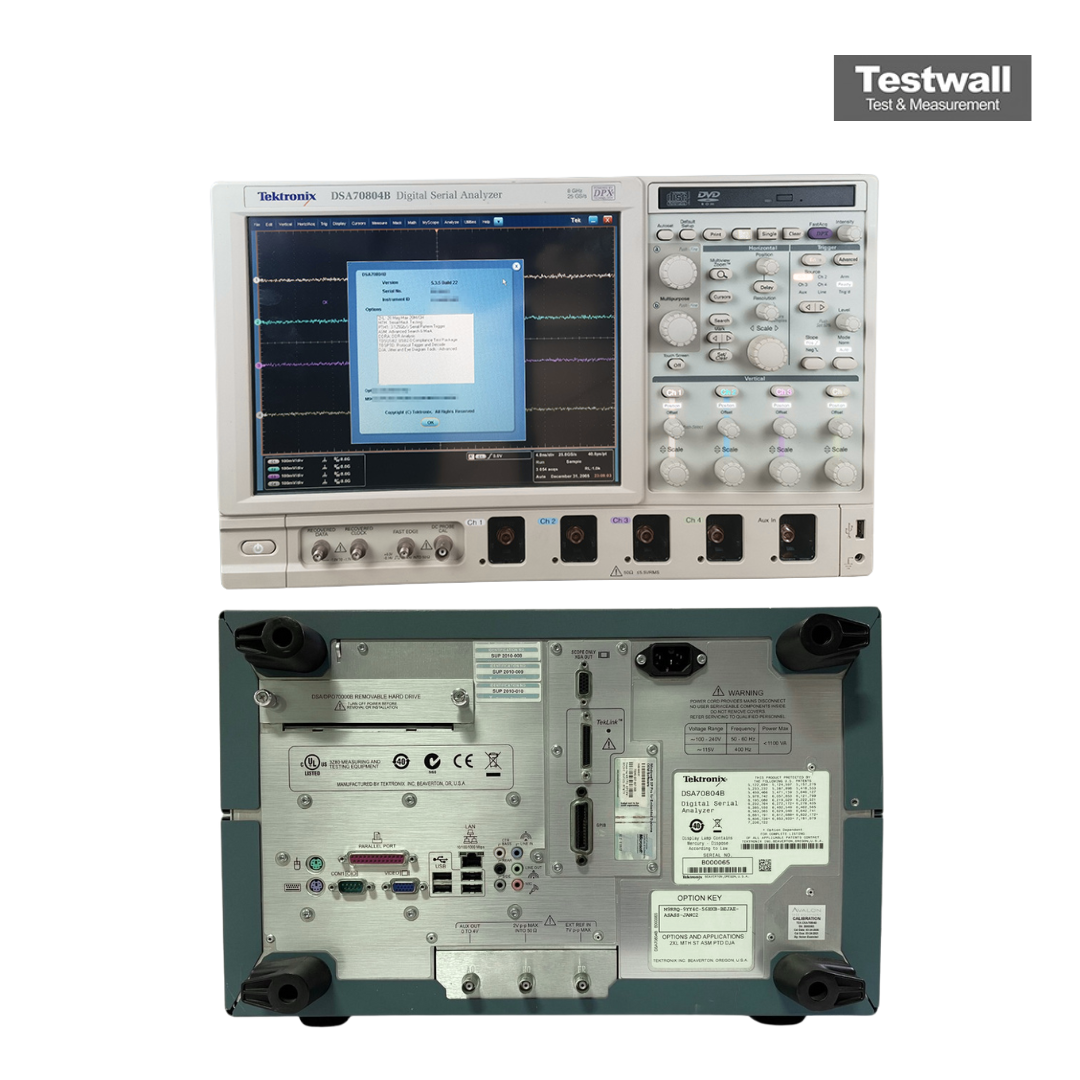

Tektronix DSA70804B
| Attribut | Valeur |
|---|---|
| Largeur de bande passante | 8 GHz |
| Taux d'échantillonnage en temps réel | 25 GS/s |
| Nombre de canaux | 4 canaux |
| Longueur d'enregistrement | jusqu'à 250 Mpoints par canal |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Fréquence de mise à jour de la forme d'onde | jusqu'à 300 000 formes d'onde par seconde |
| Interface utilisateur et connectivité | Écran tactile couleur, ports USB, LAN (LXI), GPIB en option |
| Système d'exploitation | Windows 7 intégré |
| Dimensions et masse | 476 mm x 368 mm x 279 mm, environ 18,6 kg |
Tektronix DSA70804B Options:
- DSA70804B - 5XL - Record Length Upgrade: 50 MSamples/ch
- DSA70804B - 10XL - Record Length Upgrade: 100 MSamples/ch
- DSA70804B - ET3 - Ethernet Compliance Test Software
- DSA70804B - USB - USB2.0 Compliance Test Software only
- DSA70804B - PWR - Power Measurement and Analysis Software
- DSA70804B - HT3 - HDMI Compliance Test Software
- DSA70804B - PCE - PCI Express Compliance Module for RT-Eye Serial Data Compliance and Analysis Software
- DSA70804B - SST - SATA and SAS Analysis Software Module for RT-Eye Serial Data Compliance and Analysis Software
- DSA70804B - FBD - FB-DIMM Compliance Module for RT-Eye Serial Data Compliance and Analysis Software
- DSA70804B - IBA - InfiniBand Compliance Module for RT-Eye Serial Data Compliance and Analysis Software
- DSA70804B - L0 - English Manual
- DSA70804B - L1 - French Manual
- DSA70804B - L3 - German Manual
- DSA70804B - L5 - Japanese Manual
- DSA70804B - L7 - Simple Chinese Manual
- DSA70804B - L8 - Standard Chinese Manual
- DSA70804B - L9 - Korean Manual
- DSA70804B - L10 - Russian Manual
- DSA70804B - A0 - Power Plug: North America
- DSA70804B - A1 - Power Plug: Universal European Union
- DSA70804B - A2 - Power Plug: U.K.
- DSA70804B - A3 - Power Plug: Australia
- DSA70804B - A5 - Power Plug: Switzerland
- DSA70804B - A6 - Power Plug: Japan
- DSA70804B - A10 - Power Plug: China
- DSA70804B - A11 - Power Plug: India
- DSA70804B - A99 - No Power Cord
- DSA70804B - CA1 - Calibration Service: Single calibration event or coverage for designated calibration interval, whichever comes first
- DSA70804B - C3 - Calibration Service 3 Years
- DSA70804B - C5 - Calibration Service 5 Years
- DSA70804B - D1 - Calibration Data Report
- DSA70804B - D3 - Calibration Data Report 3 Years (with Opt. C3)
- DSA70804B - D5 - Calibration Data Report 5 Years (with Opt. C5)
- DSA70804B - R3 - Repair Service 3 Years
- DSA70804B - R5 - Repair Service 5 Years
| Model | DSA70804B |
|---|
Le Tektronix DSA70804B est un oscilloscope analyseur série numérique haut de gamme avec 4 canaux analogiques synchronisés, une bande passante de 8 GHz et un échantillonnage en temps réel de 25 GS/s. Il permet une analyse précise des signaux et le décodage de protocoles tels que PCIe, SATA, USB, Ethernet, HDMI, etc.
Avec un déclenchement avancé, une mémoire de 20 Mpt (extensible), MultiView Zoom™ et une interface graphique tactile XGA, il excelle dans la détection des anomalies et l’analyse des formes d’onde.
Testwall peut fournir le Tektronix DSA70804B d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants, fiables et un service de qualité. Contactez-nous pour la calibration ou la réparation du Tektronix DSA70804B.
