Tektronix DSA71254
| Attribut | Valeur |
|---|---|
| Largeur de bande passante | 12,5 GHz |
| Taux d'échantillonnage | 50 GS/s |
| Nombre de voies | 4 voies |
| Longueur d'enregistrement | jusqu'à 250 Mpoints par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Base de temps | 20 ps/div à 1000 s/div |
| Gigue en temps réel (RMS) | moins de 140 fs RMS |
| Système d'exploitation | Windows XP Professionnel |
| Interface de connectivité | USB, LAN (Ethernet), GPIB |
Tektronix DSA71254 Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DSA71254 - 2XL - Extended record length
- DSA71254 - 5XL - Extended record length
- DSA71254 - 10XL - Extended record length
- DSA71254 - 20XL - Extended record length
- DSA71254 - 50XL - Extended record length
- DSA71254 - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DSA71254 - DJAN - DPOJET jitter and noise analysis
- DSA71254 - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DSA71254 - DDRA - DDR memory bus analysis
- DSA71254 - ST6G - 6.25 Gb/s serial pattern trigger
- DSA71254 - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DSA71254 - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DSA71254 - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DSA71254 - SR-USB - USB 2.0 serial triggering and analysis
- DSA71254 - SR-PCIE - PCI Express serial analysis
- DSA71254 - SR-810B - 8b/10b serial analysis
- DSA71254 - MTH - Mask testing
- DSA71254 - LT - Limit testing
- DSA71254 - VET - Visual trigger
- DSA71254 - ASM - Advanced search and mark

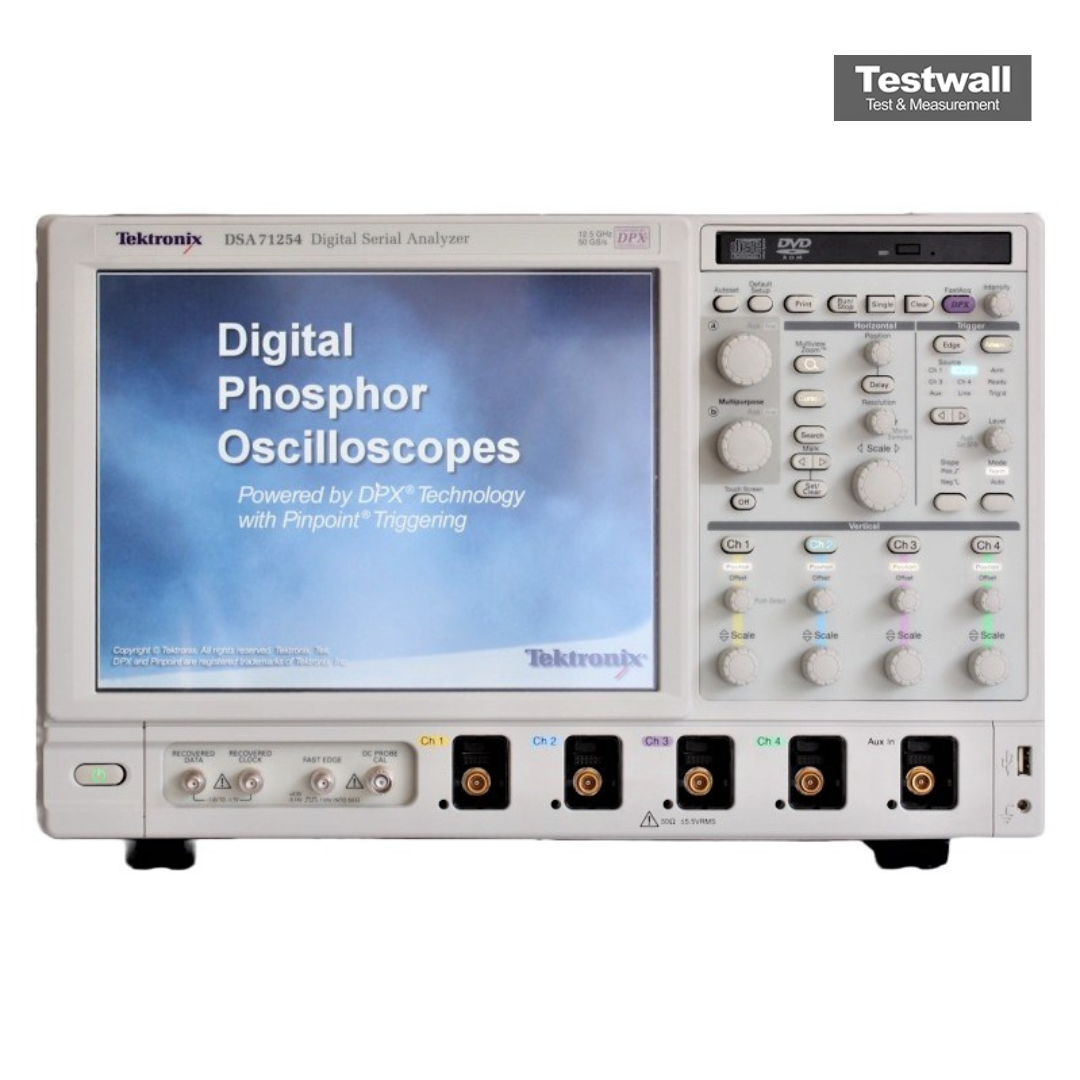

Le Tektronix DSA71254 est un analyseur série numérique à 4 canaux avec une bande passante analogique de 12,5 GHz, un échantillonnage en temps réel de 50 GS/s sur tous les canaux et une mémoire profonde jusqu'à 200 M points. Il offre un temps de montée de 34 ps (10‑90 %) et un écran tactile XGA de 12,1″ pour une visualisation précise.
Idéal pour la validation de conformité, le débogage de liens série à haute vitesse et l'analyse d'intégrité de signal avancée en R&D.
Testwall peut fournir le Tektronix DSA71254 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter pour toute demande de calibration ou réparation du Tektronix DSA71254
