Tektronix

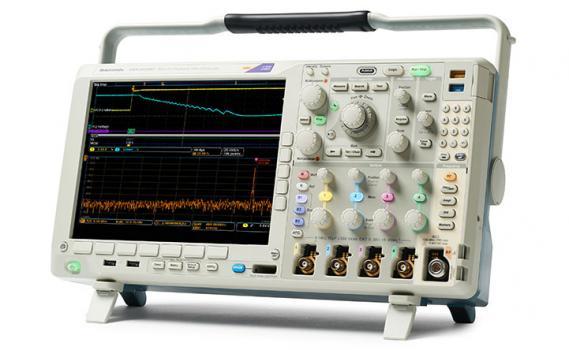

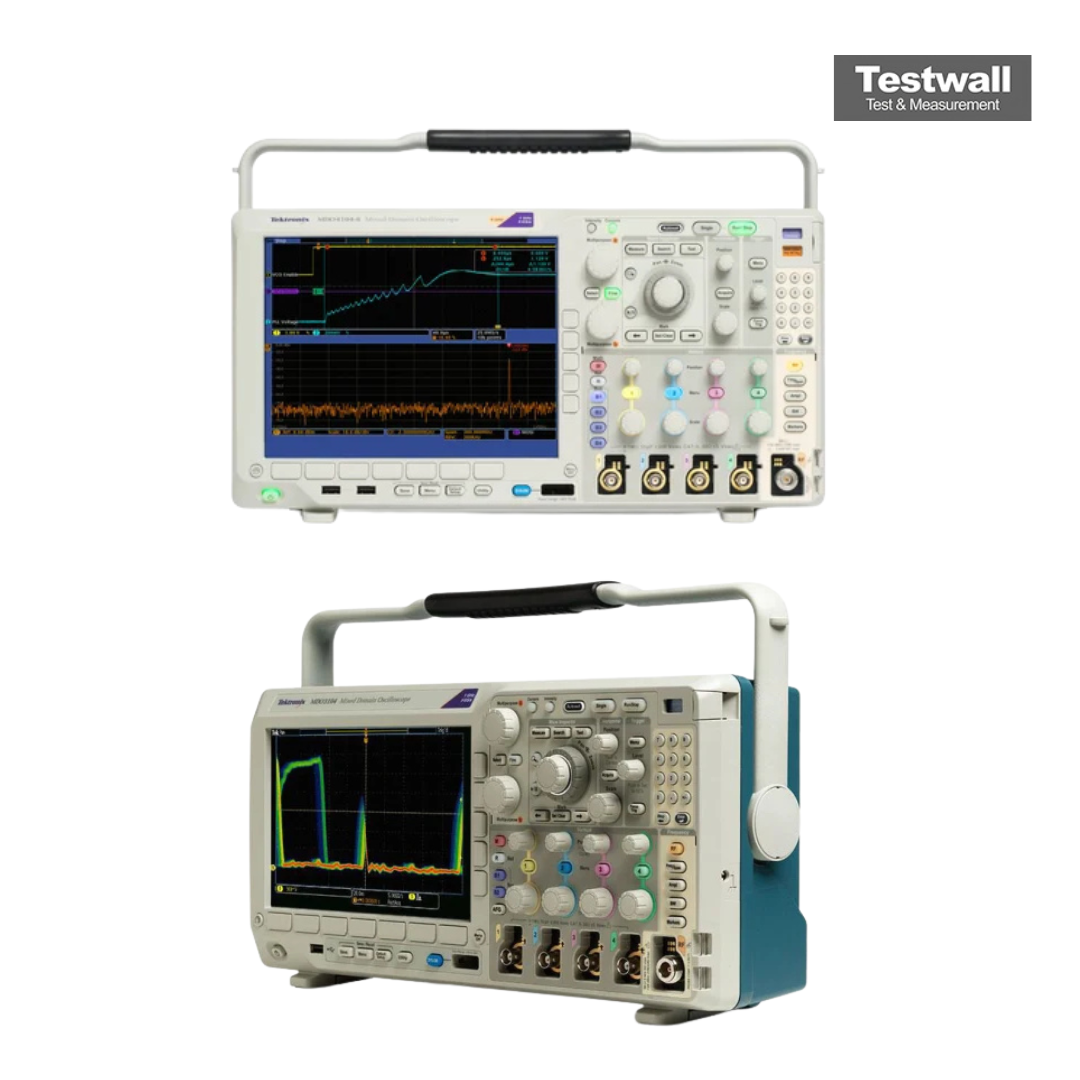

Tektronix MDO4000C
Mixed Domain Oscilloscope, 200 MHz - 1 GHz BW, 4+16 CH
Jusqu'à 1 GHz Largeur de bande
4 canaux Canaux analogiques
5 GS/s Taux d'échantillonnage
20 M points Longueur d'enregistrement
Couverture fréquentielle de 9 kHz à 3 GHz (en option jusqu'à 6 GHz) Analyseur de spectre RF intégré
| Attribut | Valeur |
|---|---|
| Largeur de bande | Jusqu'à 1 GHz |
| Canaux analogiques | 4 canaux |
| Taux d'échantillonnage | 5 GS/s |
| Longueur d'enregistrement | 20 M points |
| Analyseur de spectre RF intégré | Couverture fréquentielle de 9 kHz à 3 GHz (en option jusqu'à 6 GHz) |
| Canaux numériques | 16 canaux numériques (en option) |
| Écran | Écran tactile couleur de 10,1 pouces (1024 x 600 pixels) |
| Générateur de formes d'onde arbitraires (AFG) | Intégré, 50 MHz |
| Résolution verticale | 8 bits |
| Connectivité | USB, LAN (LXI), sortie vidéo DisplayPort |
Tektronix MDO4000C Options:
- MDO4000C - MDO4AFG - Arbitrary function generator with 13 predefined waveforms and arbitrary waveform generation
- MDO4000C - MDO4MSO - 16 digital channels; includes P6616 digital probe and accessories
- MDO4000C - SA3 - Integrated spectrum analyzer with frequency range of 9 kHz to 3 GHz
- MDO4000C - SA6 - Integrated spectrum analyzer with frequency range of 9 kHz to 6 GHz
- MDO4000C - MDO4SEC - Enhanced instrument security to enable password protected control of turning on/off all instrument ports and instrument firmware update functionality
- MDO4000C - A0 - North America power plug (115 V, 60 Hz)
- MDO4000C - A1 - Universal Euro power plug (220 V, 50 Hz)
- MDO4000C - A2 - United Kingdom power plug (240 V, 50 Hz)
- MDO4000C - A3 - Australia power plug (240 V, 50 Hz)
- MDO4000C - A5 - Switzerland power plug (220 V, 50 Hz)
- MDO4000C - A6 - Japan power plug (100 V, 50/60 Hz)
- MDO4000C - A10 - China power plug (50 Hz)
- MDO4000C - A11 - India power plug (50 Hz)
- MDO4000C - A12 - Brazil power plug (60 Hz)
- MDO4000C - A99 - No power cord
- MDO4000C - L0 - English front panel label
- MDO4000C - L1 - French front panel overlay
- MDO4000C - L2 - Italian front panel overlay
- MDO4000C - L3 - German front panel overlay
- MDO4000C - L4 - Spanish front panel overlay
- MDO4000C - L5 - Japanese front panel overlay
- MDO4000C - L6 - Portuguese front panel overlay
- MDO4000C - L7 - Simplified Chinese front panel overlay
- MDO4000C - L8 - Traditional Chinese front panel overlay
- MDO4000C - L9 - Korean front panel overlay
- MDO4000C - L10 - Russian front panel overlay
- MDO4000C - C3 - Calibration Service 3 Years
- MDO4000C - C5 - Calibration Service 5 Years
- MDO4000C - D1 - Calibration Data Report
- MDO4000C - D3 - Calibration Data Report 3 Years (with Opt. C3)
- MDO4000C - D5 - Calibration Data Report 5 Years (with Opt. C5)
- MDO4000C - R5 - Repair Service 5 Years (including warranty)
- MDO4000C - T3 - Three year total protection plan ensures that your equipment remains like-new regardless of what happens
- MDO4000C - T5 - Five year total protection plan ensures that your equipment remains like-new regardless of what happens
- MDO4000C - MDO4SA3 - Add integrated spectrum analyzer with input frequency range of 9 kHz – 3 GHz (post-purchase upgrade)
- MDO4000C - MDO4SA6 - Add integrated spectrum analyzer with input frequency range of 9 kHz – 6 GHz (post-purchase upgrade)
- MDO4000C - MDO4SA3T6 - 3 GHz to 6 GHz spectrum analyzer upgrade for MDO4000C
- MDO4000C - MDO4BW2T34 - Bandwidth upgrade 200 MHz to 350 MHz (no spectrum analyzer)
- MDO4000C - MDO4BW2T54 - Bandwidth upgrade 200 MHz to 500 MHz (no spectrum analyzer)
- MDO4000C - MDO4BW2T104 - Bandwidth upgrade 200 MHz to 1 GHz (no spectrum analyzer)
- MDO4000C - MDO4BW3T54 - Bandwidth upgrade 350 MHz to 500 MHz (no spectrum analyzer)
- MDO4000C - MDO4BW3T104 - Bandwidth upgrade 350 MHz to 1 GHz (no spectrum analyzer)
- MDO4000C - MDO4BW5T104 - Bandwidth upgrade 500 MHz to 1 GHz (no spectrum analyzer)
- MDO4000C - MDO4BW2T34-SA - Bandwidth upgrade 200 MHz to 350 MHz (with spectrum analyzer)
- MDO4000C - MDO4BW2T54-SA - Bandwidth upgrade 200 MHz to 500 MHz (with spectrum analyzer)
- MDO4000C - MDO4BW2T104-SA - Bandwidth upgrade 200 MHz to 1 GHz (with spectrum analyzer)
- MDO4000C - MDO4BW3T54-SA - Bandwidth upgrade 350 MHz to 500 MHz (with spectrum analyzer)
- MDO4000C - MDO4BW3T104-SA - Bandwidth upgrade 350 MHz to 1 GHz (with spectrum analyzer)
- MDO4000C - MDO4BW5T104-SA - Bandwidth upgrade 500 MHz to 1 GHz (with spectrum analyzer)
| Model | MDO4000C |
|---|
Le Tektronix MDO4000C est un oscilloscope à domaine mixte novateur combinant l’analyse des signaux analogiques, numériques et RF dans un seul outil. Il permet des mesures synchronisées dans les domaines temporel et fréquentiel pour les systèmes embarqués, RF et sans fil.
Idéal pour les ingénieurs intégrant des technologies sans fil dans les conceptions modernes. Offre une analyse vectorielle des signaux, le décodage des bus série et la corrélation transparente entre événements RF, signaux numériques et analogiques.
Testwall peut fournir le Tektronix MDO4000C d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin de calibration ou de réparation du Tektronix MDO4000C.
