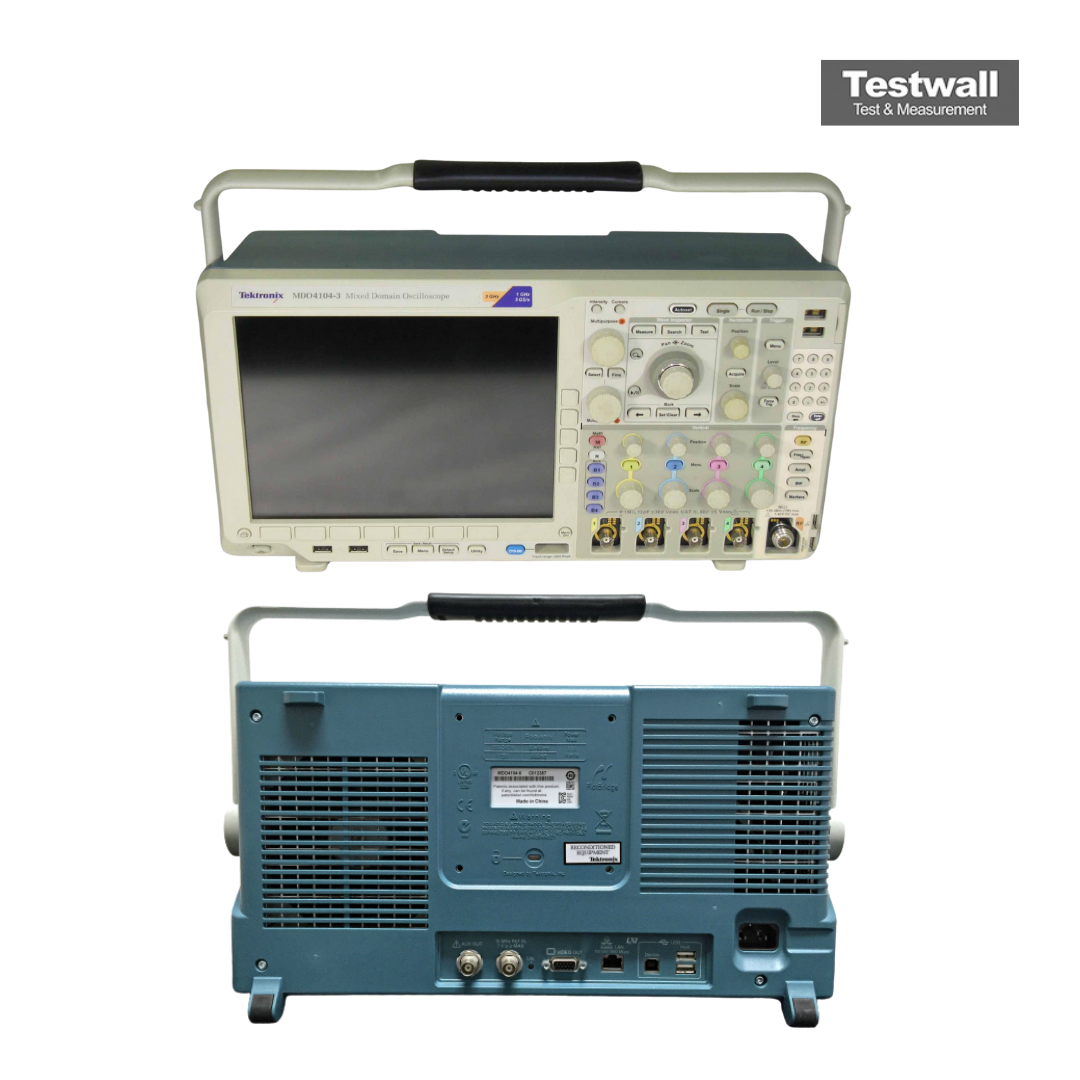

Tektronix MDO4104-3
| Attribut | Valeur |
|---|---|
| Largeur de bande | 1 GHz |
| Nombre de canaux analogiques | 4 |
| Taux d'échantillonnage | 5 GS/s |
| Longueur d'enregistrement | 20 M points |
| Largeur de bande du spectre RF | 3 GHz |
| Canaux logiques numériques | 16 |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Plage de temps de balayage horizontal | 400 ps/div à 1000 s/div |
| Interface de connectivité | USB, LAN (LXI), DisplayPort |
Tektronix MDO4104-3 Options:
Options available for the Tektronix MDO4000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MDO4104-3 - MDO4TRIG - Advanced RF power level triggering
- MDO4104-3 - DPO4AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- MDO4104-3 - DPO4AUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MDO4104-3 - DPO4AUTO - Automotive serial triggering and analysis (CAN, LIN)
- MDO4104-3 - DPO4AUTOMAX - Extended automotive serial triggering and analysis (CAN, LIN, FlexRay)
- MDO4104-3 - DPO4COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MDO4104-3 - DPO4EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MDO4104-3 - DPO4ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MDO4104-3 - DPO4USB - USB 2.0 serial triggering and analysis
- MDO4104-3 - DPO4LMT - Limit and mask testing
- MDO4104-3 - DPO4PWR - Power measurement and analysis
- MDO4104-3 - DPO4VID - Extended video triggering
- MDO4104-3 - DPO4BND - Application bundle (all DPO4 serial, power, limit/mask and video modules)
L’oscilloscope Tektronix MDO4104-3 Mixed Domain dispose de 4 canaux analogiques 1 GHz, échantillonnage 5 GS/s, mémoire 20 M, 16 canaux numériques et une entrée RF de 50 kHz à 3 GHz. Sa bande passante ultra large >1 GHz et ses déclencheurs RF avancés offrent une visibilité de signal inégalée.
Parfait pour le débogage de systèmes complexes, il affiche simultanément les signaux analogiques, numériques et RF de façon corrélée dans le temps, incluant des traces RF vs Temps et un déclenchement/décodage bus complet.
Testwall peut fournir le Tektronix MDO4104-3 Mixed Domain Oscilloscope d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec fiabilité et qualité de service incomparables. Merci de nous contacter directement si vous avez besoin d’étalonnage ou de réparation de l’oscilloscope Tektronix MDO4104-3 Mixed Domain.
