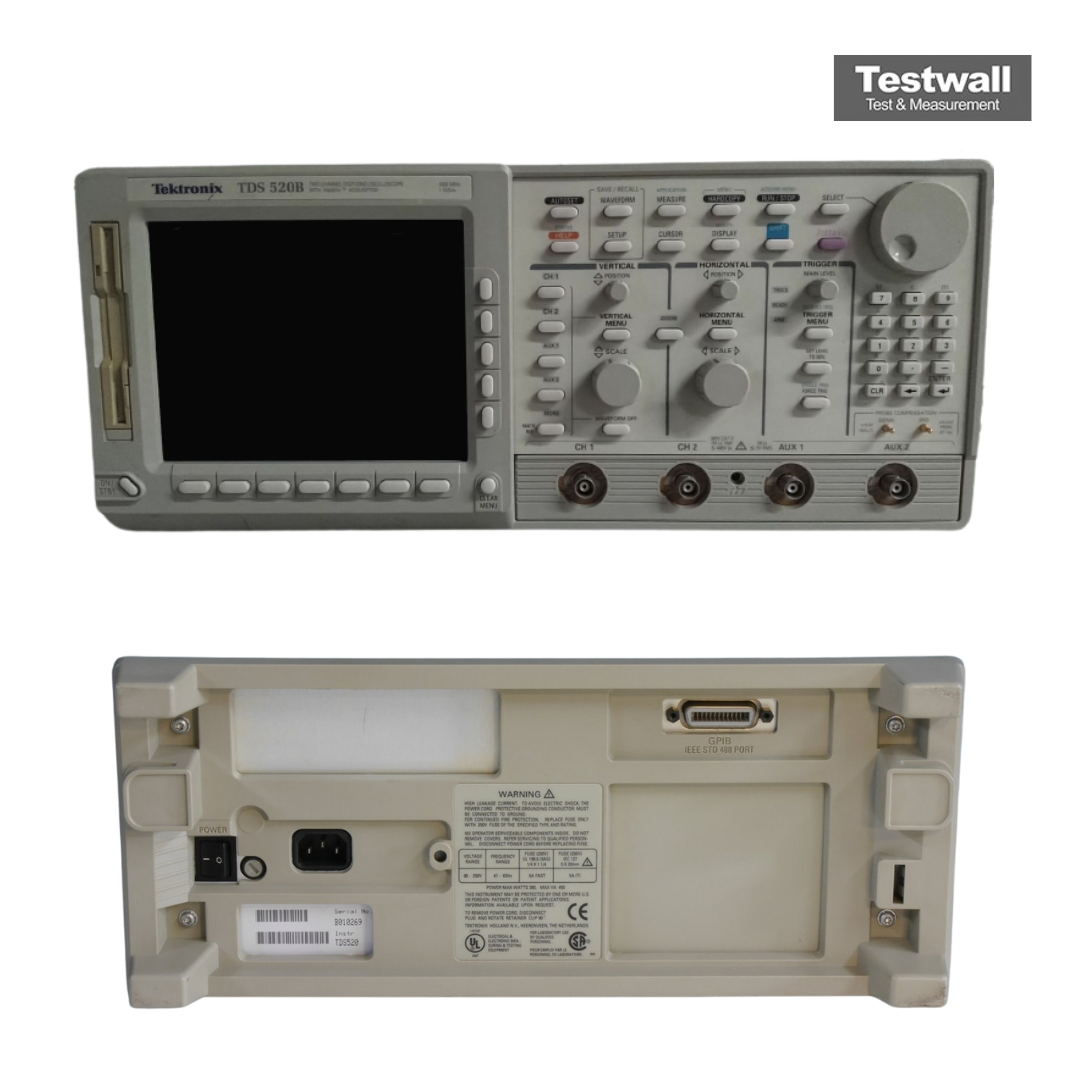

Tektronix TDS520B
| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Nombre de voies | 2 voies |
| Fréquence d'échantillonnage en temps réel | 500 MS/s |
| Fréquence d'échantillonnage en temps équivalent | 100 GS/s |
| Longueur d'enregistrement | 50 000 points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 400 ps/div à 10 s/div |
| Interface | GPIB (IEEE-488) |
| Alimentation électrique | 100 – 240 V CA, 50/60 Hz |
Tektronix TDS520B Options:
Options available for the Tektronix TDS300 / 400 / 500 / 600 / 700 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- TDS520B - 05 - Video trigger
- TDS520B - 13 - RS-232 and Centronics interfaces
- TDS520B - 1F - Built-in floppy disk drive
- TDS520B - 1M - Long record length
- TDS520B - 2F - Advanced DSP math
- TDS520B - 1R - Rack mount configuration
- TDS520B - 1K - Instrument cart
Le Tektronix TDS520B est un oscilloscope numérique 2 canaux de 500 MHz avec un taux d’échantillonnage de 1 GS/s et une mémoire de 50 kpts. Il comprend 2 canaux auxiliaires, un affichage couleur, et des déclenchements avancés comme largeur d’impulsion, défaut, motif et dépassement de temps. Résolution verticale jusqu’à 12 bits en mode Hi-Res, sortie VGA, et lecteur disquette 3,5" en option.
Parfait pour le dépannage, les tests de production et la validation de conception, le TDS520B offre des tests de forme d’onde, mesures automatiques et programmabilité GPIB.
Testwall peut fournir l’oscilloscope numérique Tektronix TDS520B d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et un service inégalés. Contactez-nous pour un service de réparation ou d’étalonnage du Tektronix TDS520B.
