Tektronix MSO4034B
| Attribut | Valeur |
|---|---|
| Largeur de bande | 350 MHz |
| Nombre de voies analogiques | 4 |
| Nombre de voies numériques | 16 |
| Taux d'échantillonnage | 2,5 GS/s |
| Longueur d'enregistrement | 10 M points |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 400 ps/div à 1000 s/div |
| Taux de capture des formes d'onde | jusqu'à 50 000 formes d'onde par seconde |
| Interface et connectivité | USB, LAN (LXI), port hôte USB pour stockage externe |
Tektronix MSO4034B Options:
- MSO4034B - Opt. A0 - North America power plug (115 V, 60 Hz)
- MSO4034B - Opt. A1 - Universal Euro power plug (220 V, 50 Hz)
- MSO4034B - Opt. A2 - United Kingdom power plug (240 V, 50 Hz)
- MSO4034B - Opt. A3 - Australia power plug (240 V, 50 Hz)
- MSO4034B - Opt. A5 - Switzerland power plug (220 V, 50 Hz)
- MSO4034B - Opt. A6 - Japan power plug (100 V, 110/120 V, 60 Hz)
- MSO4034B - Opt. A10 - China power plug (50 Hz)
- MSO4034B - Opt. A11 - India power plug (50 Hz)
- MSO4034B - Opt. A12 - Brazil power plug (60 Hz)
- MSO4034B - Opt. A99 - No power cord
- MSO4034B - Opt. L0 - English manual
- MSO4034B - Opt. L1 - French manual
- MSO4034B - Opt. L2 - Italian manual
- MSO4034B - Opt. L3 - German manual
- MSO4034B - Opt. L4 - Spanish manual
- MSO4034B - Opt. L5 - Japanese manual
- MSO4034B - Opt. L6 - Portuguese manual
- MSO4034B - Opt. L7 - Simplified Chinese manual
- MSO4034B - Opt. L8 - Traditional Chinese manual
- MSO4034B - Opt. L9 - Korean manual
- MSO4034B - Opt. L10 - Russian manual
- MSO4034B - Opt. L99 - No manual
- MSO4034B - Opt. C3 - Calibration Service 3 Years
- MSO4034B - Opt. C5 - Calibration Service 5 Years
- MSO4034B - Opt. D1 - Calibration Data Report
- MSO4034B - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- MSO4034B - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- MSO4034B - Opt. R5 - Repair Service 5 Years (including warranty)
- MSO4034B - Opt. SILV600 - Standard warranty extended to 5 years
- MSO4034B - DPO4EMBD - Embedded Serial Triggering and Analysis Module (I2C and SPI)
- MSO4034B - DPO4COMP - Computer Serial Triggering and Analysis Module (RS-232/422/485/UART)
- MSO4034B - DPO4AUTO - Automotive Serial Triggering and Analysis Module (CAN and LIN)
- MSO4034B - DPO4AUTOMAX - Extended Automotive Serial Triggering and Analysis Module (CAN, LIN, and FlexRay)
- MSO4034B - DPO4FLEX - FlexRay Serial Triggering and Analysis Module
- MSO4034B - DPO4AERO - Aerospace Serial Triggering and Analysis Module (MIL-STD-1553)
- MSO4034B - DPO4AUDIO - Audio Serial Triggering and Analysis Module (I2S, LJ, RJ, TDM)
- MSO4034B - DPO4USB - USB Serial Triggering and Analysis Module (low-speed, full-speed, and high-speed)
- MSO4034B - DPO4ENET - Ethernet Serial Triggering and Analysis Module (10BASE-T and 100BASE-TX)
- MSO4034B - DPO4PWR - Power Analysis Application Module
- MSO4034B - DPO4LMT - Limit and Mask Testing Application Module
- MSO4034B - DPO4VID - HDTV and Custom (nonstandard) Video Triggering Module
| Model | MSO4034B |
|---|

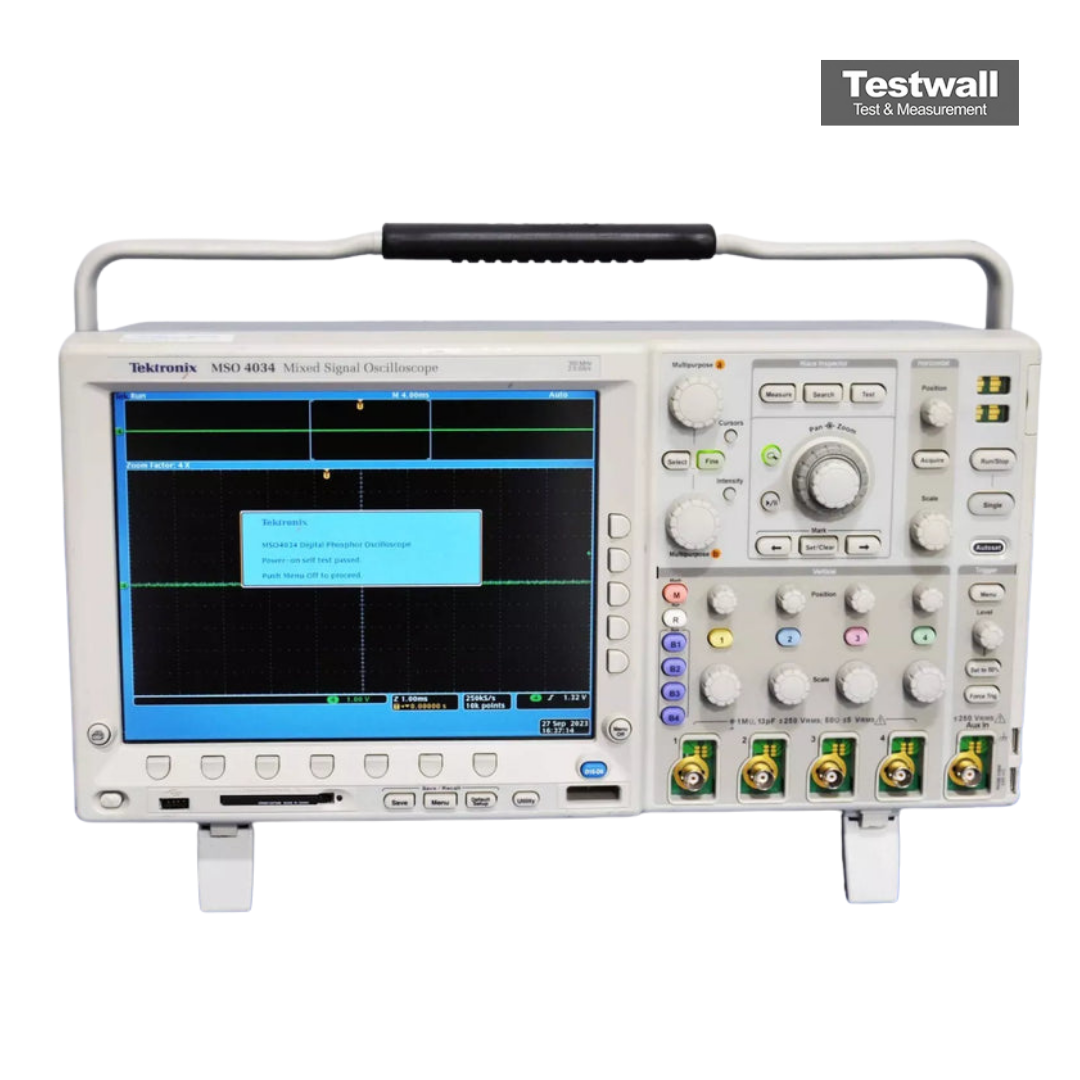

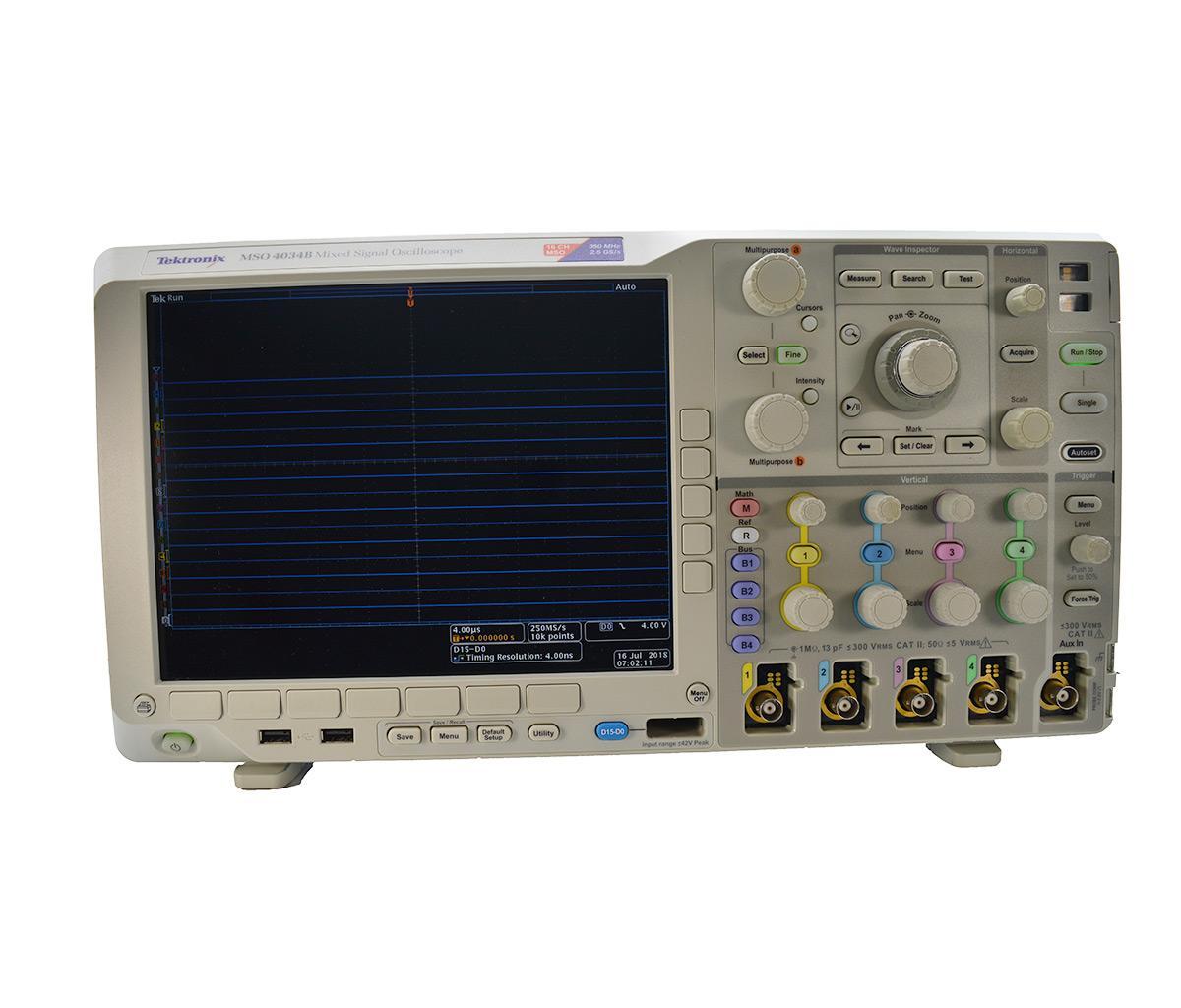

L'oscilloscope mixte Tektronix MSO4034B offre 4 canaux analogiques et 16 numériques avec une bande passante de 350 MHz, un échantillonnage de 2,5 GS/s, et une mémoire de 20M par canal. Il comprend des déclencheurs avancés, 41 mesures automatisées, des commandes Wave Inspector®, une analyse FFT et un décodage de protocole série en option pour I2C, SPI, USB, etc. Il prend également en charge l’analyse de puissance et vidéo, avec un écran XGA lumineux de 10,4 pouces, une interface TekVPI® et une connectivité USB/Ethernet étendue.
Conçu pour des environnements mixtes, le MSO4034B simplifie le débogage avec des fonctionnalités d’analyse intégrées, navigation dans les formes d'onde et un format compact de 5,8 pouces.
Testwall peut fournir l'oscilloscope mixte Tektronix MSO4034B d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants, fiables et un service de qualité. Veuillez nous contacter directement si vous avez besoin de l'étalonnage ou de la réparation du Tektronix MSO4034B.
