Tektronix

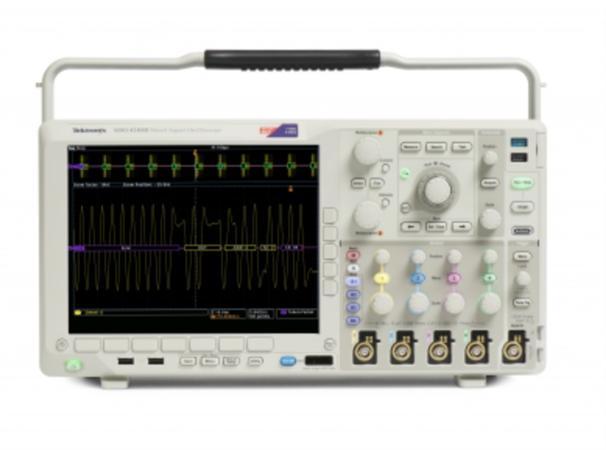

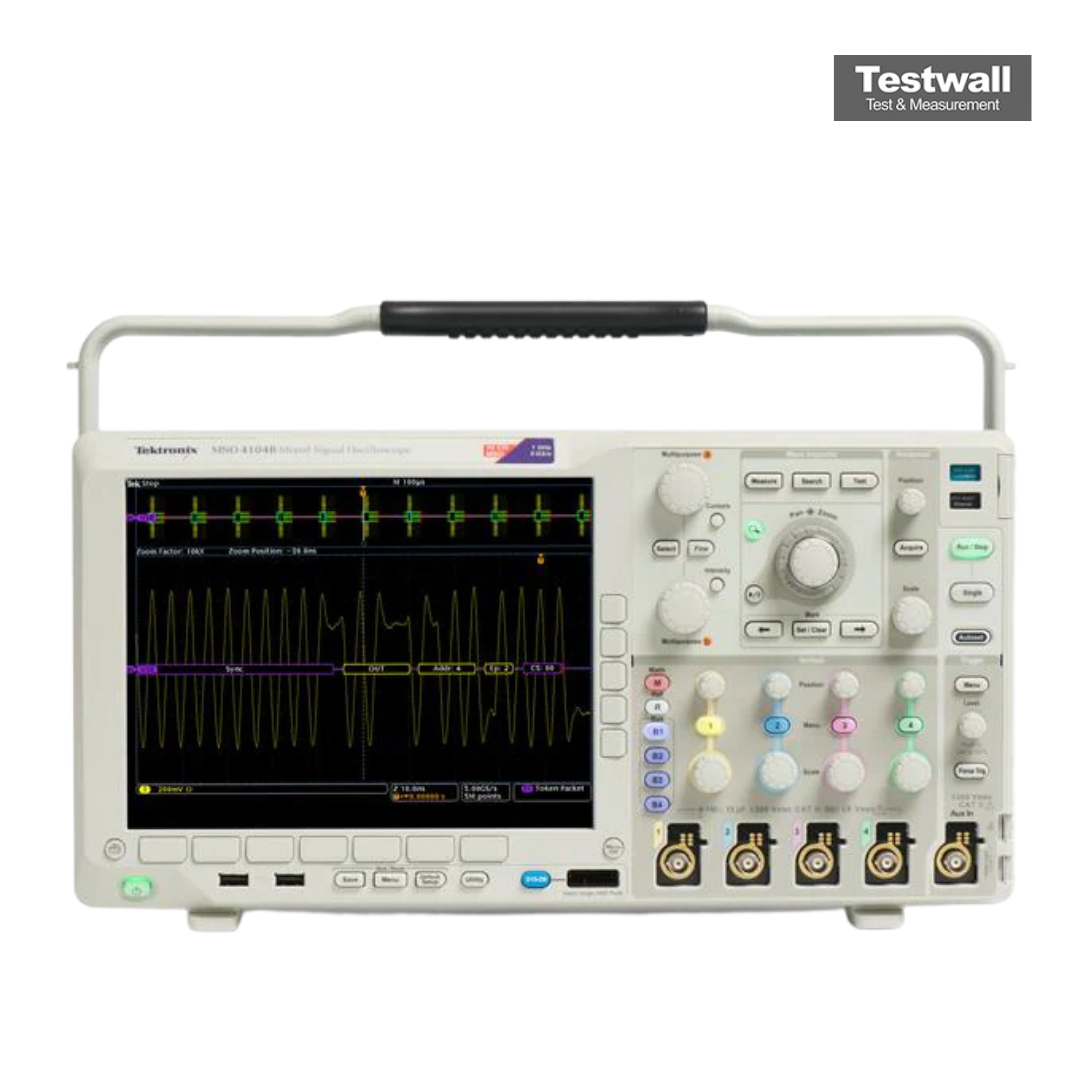

Tektronix MSO4102B-L
1 GHz, 2 Analog Channels, and16 Digital Channels Oscilloscope
1 GHz Bande passante
2 voies Nombre de voies analogiques
16 voies logiques Nombre de voies numériques
5 GS/s Taux d'échantillonnage
20 M points Longueur de l'enregistrement
| Attribut | Valeur |
|---|---|
| Bande passante | 1 GHz |
| Nombre de voies analogiques | 2 voies |
| Nombre de voies numériques | 16 voies logiques |
| Taux d'échantillonnage | 5 GS/s |
| Longueur de l'enregistrement | 20 M points |
| Résolution verticale | 8 bits |
| Taux de capture des formes d'onde | Jusqu'à 340 000 formes d'onde par seconde |
| Affichage | Écran couleur WVGA 10,4 pouces |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Interfaces de connectivité | USB, LAN (LXI), port hôte USB |
Tektronix MSO4102B-L Options:
- MSO4102B-L - A0 - North America power plug (115 V, 60 Hz)
- MSO4102B-L - A1 - Universal Euro power plug (220 V, 50 Hz)
- MSO4102B-L - A2 - United Kingdom power plug (240 V, 50 Hz)
- MSO4102B-L - A3 - Australia power plug (240 V, 50 Hz)
- MSO4102B-L - A5 - Switzerland power plug (220 V, 50 Hz)
- MSO4102B-L - A6 - Japan power plug (100 V, 50/60 Hz)
- MSO4102B-L - A10 - China power plug (50 Hz)
- MSO4102B-L - A11 - India power plug (50 Hz)
- MSO4102B-L - A12 - Brazil power plug (60 Hz)
- MSO4102B-L - A99 - No power cord
- MSO4102B-L - L0 - English manual
- MSO4102B-L - L1 - French manual
- MSO4102B-L - L2 - Italian manual
- MSO4102B-L - L3 - German manual
- MSO4102B-L - L4 - Spanish manual
- MSO4102B-L - L5 - Japanese manual
- MSO4102B-L - L6 - Portuguese manual
- MSO4102B-L - L7 - Simplified Chinese manual
- MSO4102B-L - L8 - Traditional Chinese manual
- MSO4102B-L - L9 - Korean manual
- MSO4102B-L - L10 - Russian manual
- MSO4102B-L - L99 - No manual
- MSO4102B-L - C3 - Calibration Service 3 Years
- MSO4102B-L - C5 - Calibration Service 5 Years
- MSO4102B-L - D1 - Calibration Data Report
- MSO4102B-L - D3 - Calibration Data Report 3 Years (with Opt. C3)
- MSO4102B-L - D5 - Calibration Data Report 5 Years (with Opt. C5)
- MSO4102B-L - R5 - Repair Service 5 Years (including warranty)
- MSO4102B-L - SILV600 - Standard warranty extended to 5 years
- MSO4102B-L - DPO4BND - Application bundle module enabling all functionality of DPO4AERO, DPO4AUDIO, DPO4AUTO, DPO4COMP, DPO4EMBD, DPO4ENET, DPO4LMT, DPO4PWR, DPO4USB and DPO4VID application modules
- MSO4102B-L - DPO4AERO - Aerospace Serial Triggering and Analysis Module (MIL-STD-1553)
- MSO4102B-L - DPO4AUDIO - Audio Serial Triggering and Analysis Module (I2S, LJ, RJ, TDM)
- MSO4102B-L - DPO4AUTO - Automotive Serial Triggering and Analysis Module (CAN, LIN)
- MSO4102B-L - DPO4AUTOMAX - Extended Automotive Serial Triggering and Analysis Module (CAN, LIN, FlexRay)
- MSO4102B-L - DPO4COMP - Computer Serial Triggering and Analysis Module (RS-232/422/485/UART)
- MSO4102B-L - DPO4EMBD - Embedded Serial Triggering and Analysis Module (I2C, SPI)
- MSO4102B-L - DPO4ENET - Ethernet Serial Triggering and Analysis Module (10BASE-T, 100BASE-TX)
- MSO4102B-L - DPO4USB - USB Serial Triggering and Analysis Module (low-speed, full-speed, high-speed)
- MSO4102B-L - DPO4PWR - Power Analysis Application Module
- MSO4102B-L - DPO4LMT - Limit and Mask Testing Application Module
- MSO4102B-L - DPO4VID - HDTV and Custom (nonstandard) Video Triggering and Video Picture Module
| Model | MSO4102B-L |
|---|
Le Tektronix MSO4102B-L comprend 2 canaux analogiques et 16 numériques avec une bande passante de 1 GHz, un taux d’échantillonnage de 5 GS/s et une mémoire de 20M. Parfait pour les tests rapides de signaux mixtes avec un taux de capture de >340 000 formes d’onde/s.
Inclut Wave Inspector®, 42 mesures automatisées, décodage de protocoles série et résolution temporelle fine MagniVu™, dans un boîtier compact de 5,8”.
Testwall peut fournir le Tektronix MSO4102B-L d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin de calibration ou de réparation du Tektronix MSO4102B-L.
