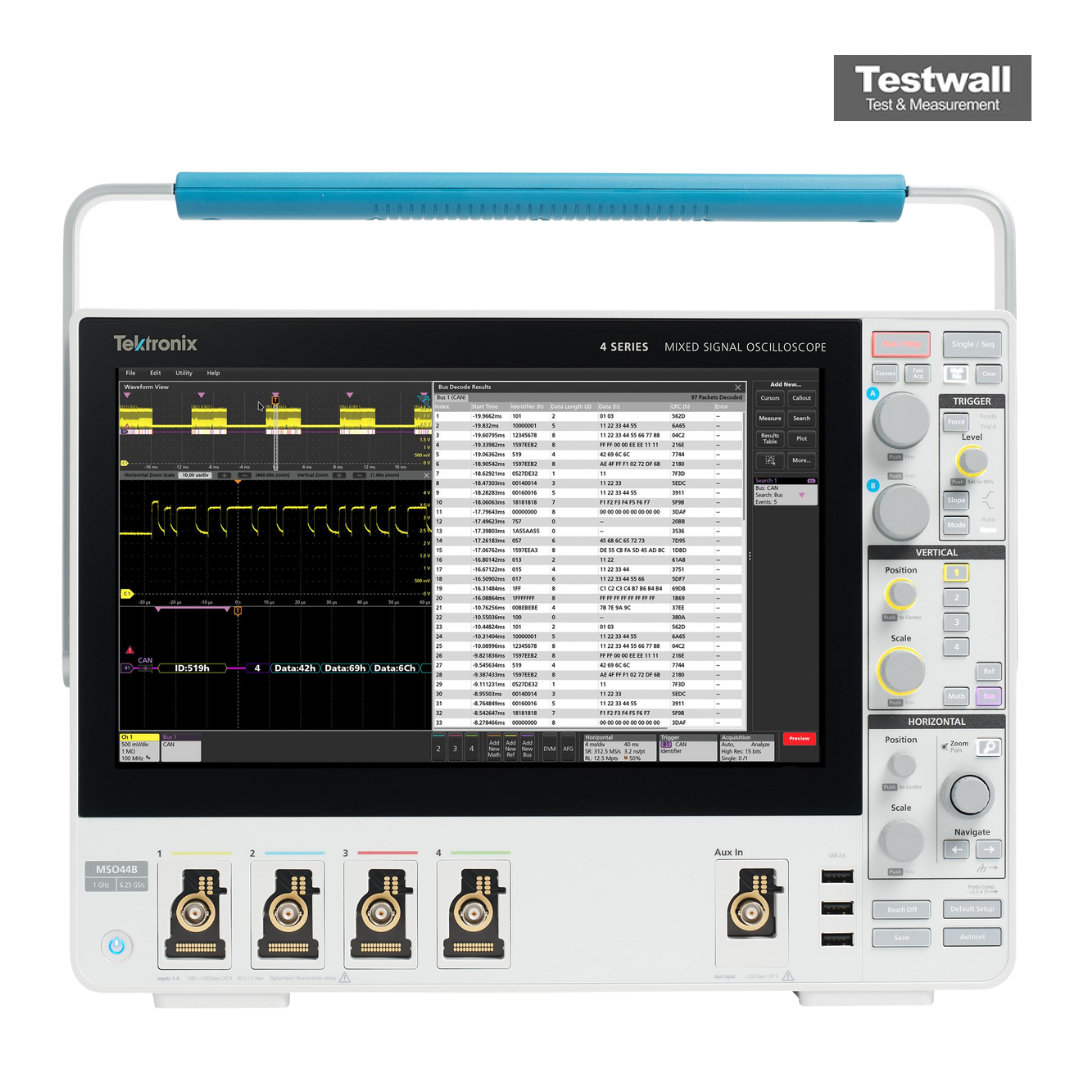

Tektronix MSO44 4-BW-1000 4 Series MSO
| Attribut | Valeur |
|---|---|
| Largeur de bande | 1 GHz |
| Nombre de voies analogiques | 4 |
| Nombre de voies numériques | 34 (avec sondes TLP058) |
| Taux d'échantillonnage | 6,25 GEch/s |
| Longueur d'enregistrement | 31,25 MEch (standard) |
| Résolution verticale | 12 bits |
| Écran | 13,3 pouces, dalle tactile capacitive HD (1920 x 1080) |
| Taux de capture des formes d'onde | 500 000 formes d'onde par seconde |
| Connectivité | USB 3.0, LAN (LXI), Wi-Fi en option |
| Analyses intégrées | Analyse des protocoles série, déclenchement avancé, analyse de spectre FFT |
Tektronix MSO44 4-BW-1000 4 Series MSO Options:
- MSO44 - 4-BW-200 - 200 MHz Bandwidth
- MSO44 - 4-BW-350 - 350 MHz Bandwidth
- MSO44 - 4-BW-500 - 500 MHz Bandwidth
- MSO44 - 4-BW-1000 - 1 GHz Bandwidth
- MSO44 - 4-BW-1500 - 1.5 GHz Bandwidth
- MSO44 - 4-RL-1 - Extend record length from 31.25 Mpoints/channel to 62.5 Mpoints/channel
- MSO44 - 4-AFG - Add Arbitrary / Function Generator
- MSO44 - 4-SEC - Add enhanced security for instrument declassification and password protected enabling and disabling of all USB and Ethernet ports and firmware upgrade
- MSO44 - 4-SRAERO - Aerospace serial triggering and analysis (MIL-STD-1553, ARINC 429)
- MSO44 - 4-SRAUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MSO44 - 4-SRAUTO - Automotive serial triggering and analysis (CAN, CAN FD, LIN, FlexRay, and CAN symbolic decoding)
- MSO44 - 4-SRAUTOSEN - Automotive sensor serial triggering and analysis (SENT)
- MSO44 - 4-SRCOMP - Computer serial triggering and analysis (RS-232/422/485/UART)
- MSO44 - 4-SREMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO44 - 4-SRENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MSO44 - 4-SRI3C - MIPI I3C serial analysis (I3C decode and search only)
- MSO44 - 4-SRPM - Power Management serial triggering and analysis (SPMI)
- MSO44 - 4-SRUSB2 - USB 2.0 serial bus triggering and analysis (LS, FS, HS)
- MSO44 - 4-PWR-BAS - Power Measurements and Analysis
- MSO44 - 4-SV-BAS - Spectrum View frequency domain analysis
- MSO44 - 4-PS2 - Power Solution Bundle (4-PWR-BAS, THDP0200, TCP0030A, 067-1686-xx deskew fixture)
| Model | MSO44 |
|---|
Le Tektronix MSO44 4-BW-1000 propose 4 entrées FlexChannel® compatibles signaux analogiques et numériques, avec une bande passante de 1 GHz, un taux d’échantillonnage temps réel de 6,25 GS/s et une résolution de 12 bits. L’interface tactile HD 13,3” améliore l’expérience utilisateur.
Idéal pour l’analyse de signaux mixtes, il comprend la vue spectrale, des déclenchements avancés et le décodage de protocoles dans un design compact et évolutif, adapté aux systèmes embarqués et à l’électronique de puissance.
Testwall peut fournir le Tektronix MSO44 4-BW-1000 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance d’une fiabilité et qualité de service inégalées. Veuillez nous contacter pour toute demande de calibration ou réparation du Tektronix MSO44 4-BW-1000.
