Tektronix

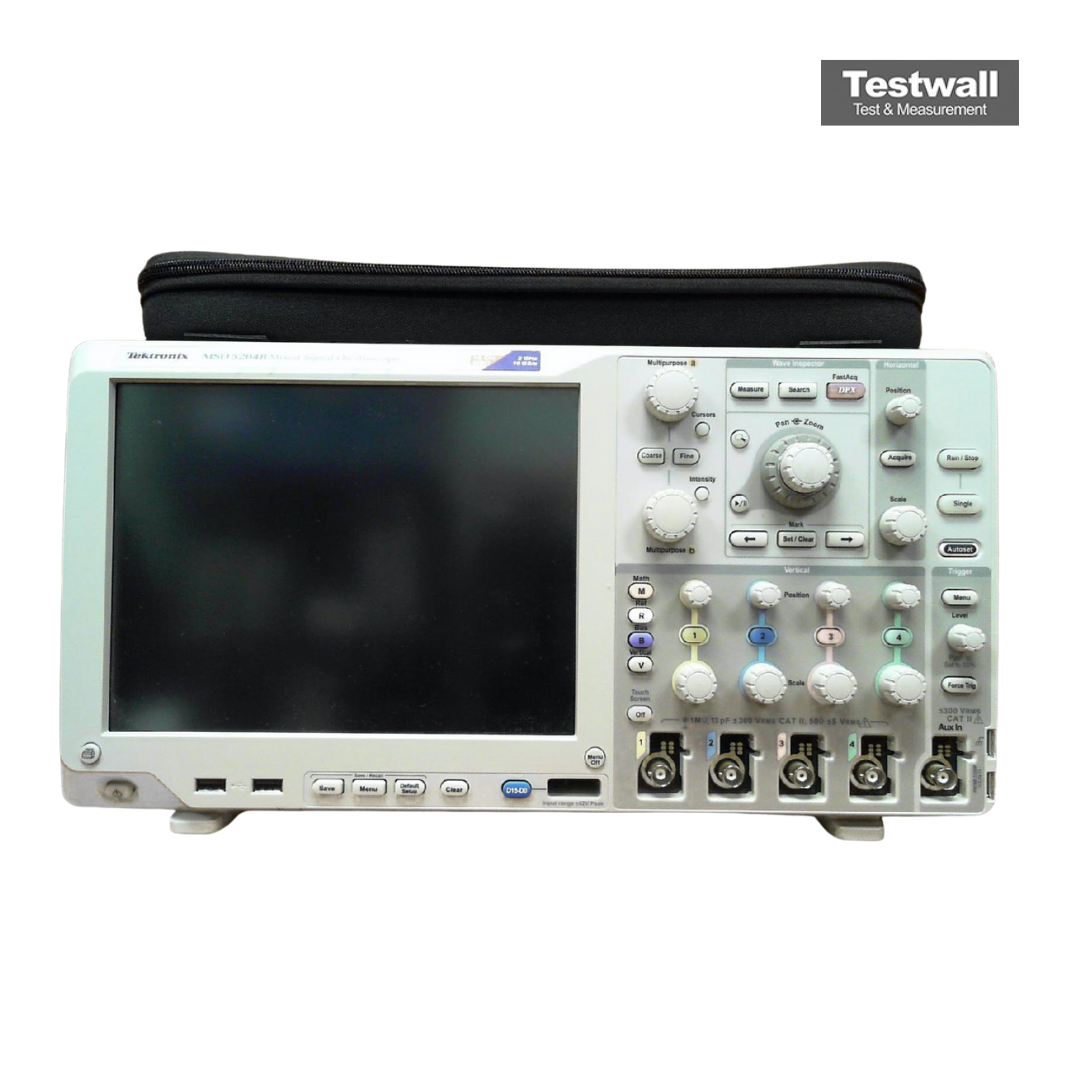

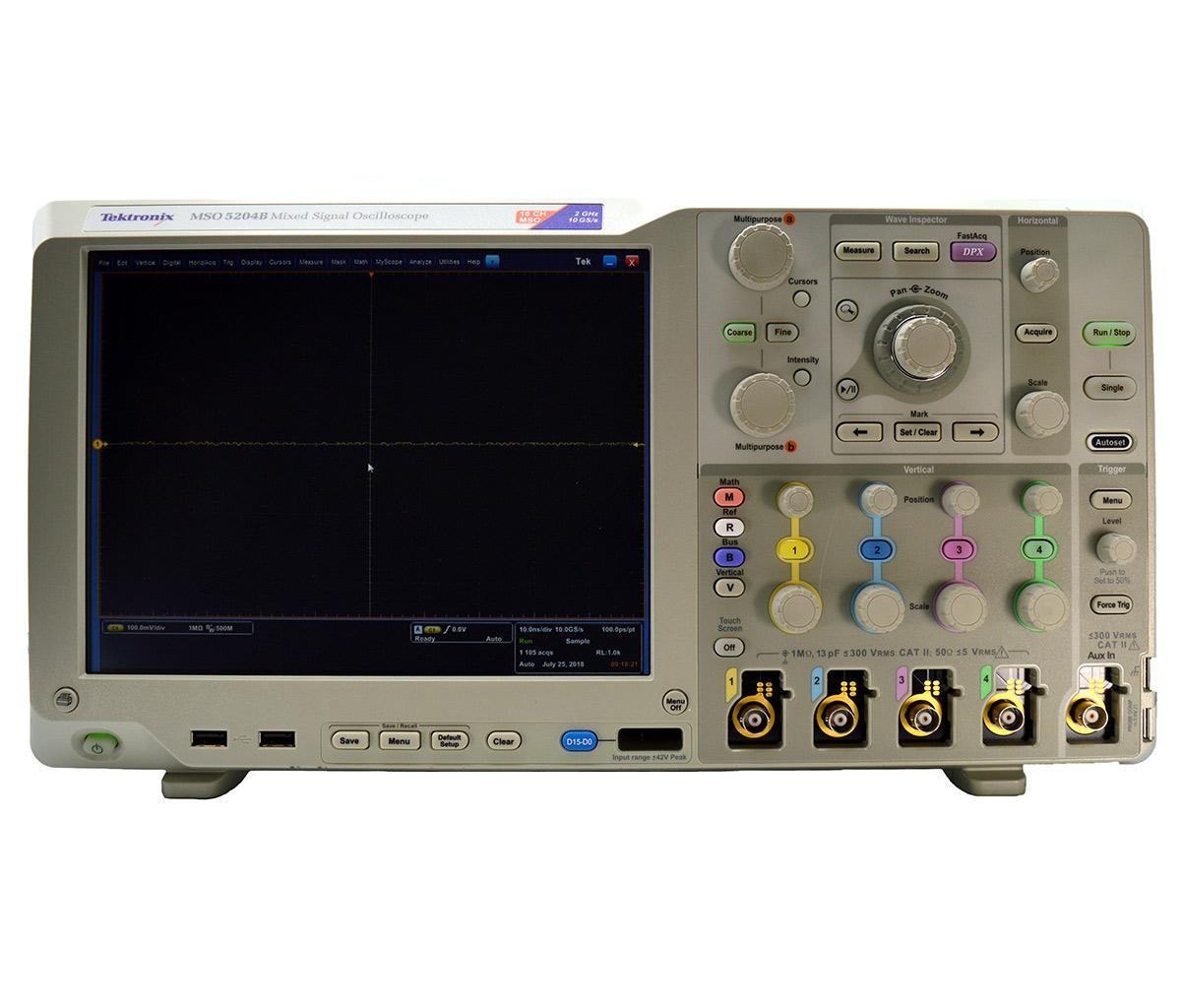

Tektronix MSO5204B
4+16-CH, DIGITAL, 2GHz Mixed Signal Oscilloscope
2 GHz Bande passante
4 Nombre de voies analogiques
16 Nombre de voies numériques
10 GS/s Taux d'échantillonnage
250 Mpoints Longueur d'enregistrement
| Attribut | Valeur |
|---|---|
| Bande passante | 2 GHz |
| Nombre de voies analogiques | 4 |
| Nombre de voies numériques | 16 |
| Taux d'échantillonnage | 10 GS/s |
| Longueur d'enregistrement | 250 Mpoints |
| Résolution verticale | 8 bits |
| Taille de l'écran | 10,4 pouces (écran tactile couleur) |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Fréquence d'acquisition maximale | 340 000 formes d'ondes par seconde |
| Connectivité | USB, LAN (LXI), DisplayPort |
Tektronix MSO5204B Options:
- MSO5204B - 5RL - Record Length: 125 M max, 50 M/Ch
- MSO5204B - 10RL - Record Length: 250 M max, 125 M/Ch
- MSO5204B - BRR - BroadR-Reach Compliance Testing (Requires TF-GBE-BTP or TF-GBE-ATP Ethernet Test Fixture)
- MSO5204B - DDRA - DDR Memory bus analysis (Requires Opt. DJA) (Available on 1 GHz and 2 GHz models only)
- MSO5204B - DJA - Jitter and Eye Analysis Tools – Advanced (DPOJET)
- MSO5204B - ET3 - Ethernet compliance test (Requires TF-GBE-BTP or TF-GBE-ATP Ethernet Test Fixture)
- MSO5204B - HSIC - USB HSIC protocol decode and electrical validation (Requires Opt. DJA) (Available on 2 GHz models only)
- MSO5204B - MOST - MOST Essentials – Electrical compliance and debug test solution for MOST50 and MOST150 (Requires Opt. DJA)
- MSO5204B - MTM - Mask testing (ITU-T, ANSI T1.102, Ethernet IEEE 802.3, SONET/SDH, Fibre Channel, USB, IEEE 1394b, Rapid I/O, OIF, CPRI, Video)
- MSO5204B - PWR - Power measurement and analysis
- MSO5204B - SR-AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- MSO5204B - SR-AUTO - Automotive serial triggering and analysis (CAN/LIN/FlexRay)
- MSO5204B - SR-COMP - Computer serial triggering and analysis (RS-232/422/485/UART)
- MSO5204B - SR-DPHY - MIPI D-PHY serial analysis (DSI-1, CSI-2)
- MSO5204B - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO5204B - SR-ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MSO5204B - SR-USB - USB 2.0 serial triggering and analysis (LS, FS, HS)
- MSO5204B - SVE - SignalVu Essentials – Vector signal analysis software
- MSO5204B - USB - USB 2.0 Compliance testing (Requires TDSUSBF USB Test Fixture; 2 GHz bandwidth required for high-speed USB)
- MSO5204B - USBPWR - Automated compliance test solution for USB power adapters
- MSO5204B - VNM - CAN/LIN Protocol analysis software
- MSO5204B - PS2 - Power Solution Bundle: DPOPWR, THDP0200, TCP0030A, 067-1686-xx (Deskew fixture)
- MSO5204B - PS3 - Power Solution Bundle: DPOPWR, TMDP0200, TCP0020, 067-1686-xx (Deskew fixture)
- MSO5204B - A0 - North America power plug (115 V, 60 Hz)
- MSO5204B - A1 - Universal Euro power plug (220 V, 50 Hz)
- MSO5204B - A2 - United Kingdom power plug (240 V, 50 Hz)
- MSO5204B - A3 - Australia power plug (240 V, 50 Hz)
- MSO5204B - A5 - Switzerland power plug (220 V, 50 Hz)
- MSO5204B - A6 - Japan power plug (100 V, 110/120 V, 60 Hz)
- MSO5204B - A10 - China power plug (50 Hz)
- MSO5204B - A11 - India power plug (50 Hz)
- MSO5204B - A12 - Brazil power plug (60 Hz)
- MSO5204B - A99 - No power cord
- MSO5204B - L0 - English manual
- MSO5204B - L1 - French manual
- MSO5204B - L3 - German manual
- MSO5204B - L5 - Japanese manual
- MSO5204B - L7 - Simplified Chinese manual
- MSO5204B - L8 - Traditional Chinese manual
- MSO5204B - L9 - Korean manual
- MSO5204B - L10 - Russian manual
- MSO5204B - L99 - No manual
- MSO5204B - C3 - Calibration Service 3 Years
- MSO5204B - C5 - Calibration Service 5 Years
- MSO5204B - D1 - Calibration Data Report
- MSO5204B - D3 - Calibration Data Report 3 Years (with Opt. C3)
- MSO5204B - D5 - Calibration Data Report 5 Years (with Opt. C5)
- MSO5204B - G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- MSO5204B - G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- MSO5204B - R3 - Repair Service 3 Years (including warranty)
- MSO5204B - R5 - Repair Service 5 Years (including warranty)
| Model | MSO5204B |
|---|
Le Tektronix MSO5204B offre une bande passante de 2 GHz et un taux d'échantillonnage de 10 GS/s pour une fidélité de signal exceptionnelle. Il comprend 16 canaux numériques intégrés et des fonctions mathématiques avancées. Livré avec quatre sondes TPP01000 de 1 GHz à faible capacité.
Acquisition simplifiée grâce aux déclencheurs visuels et au décodage des protocoles série. Compatible avec les logiciels Windows® pour une utilisation en laboratoire ou sur établi.
Testwall peut fournir le Tektronix MSO5204B d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement pour la calibration ou la réparation du Tektronix MSO5204B.
