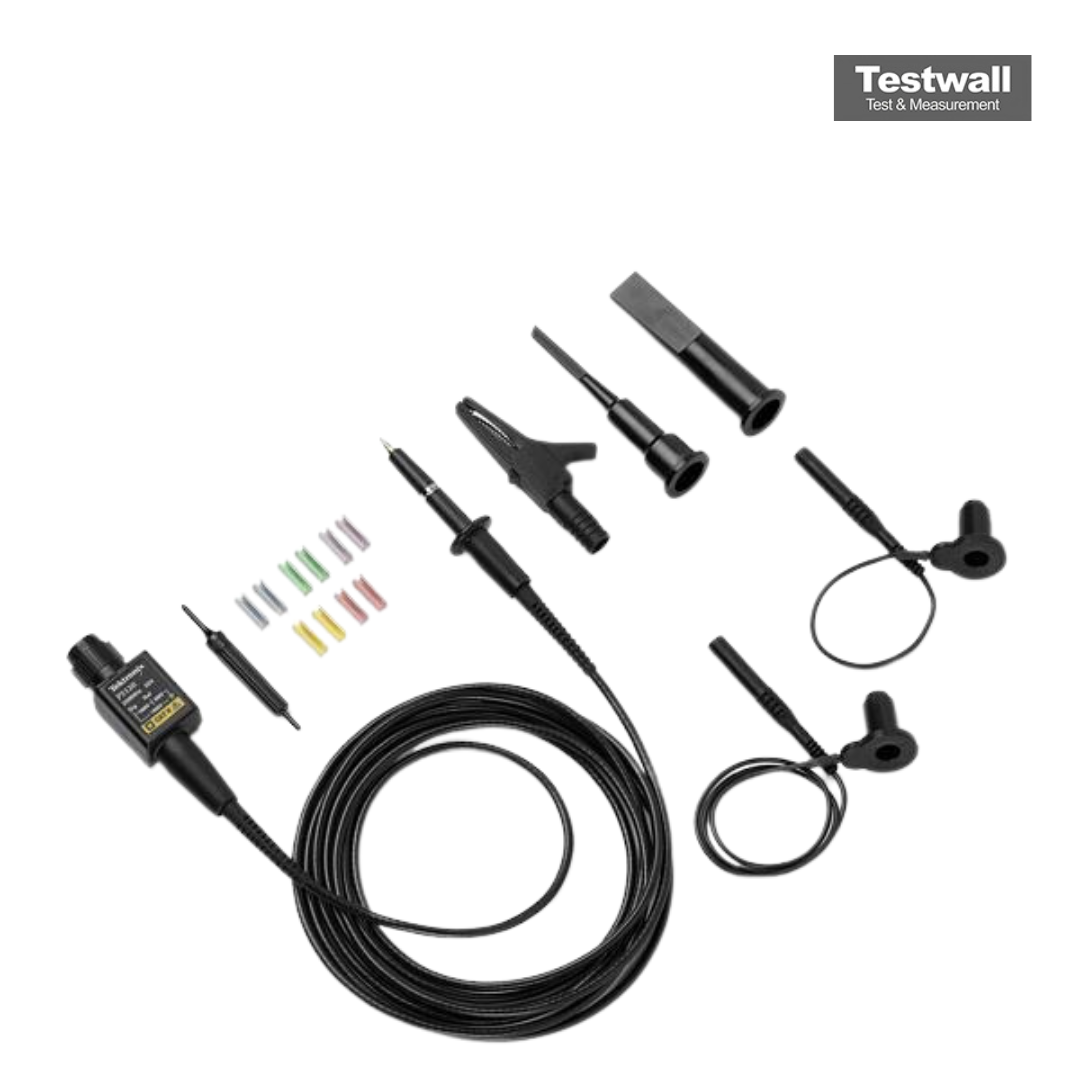

Tektronix P5120
Passive High Voltage Probe, 200 MHz 20X, 1000 VRMS
200 MHz Bande passante
1000 V CAT II / 600 V CAT III Tension d'entrée maximale
10X / 100X Rapport de division
10 MΩ en parallèle avec 11 pF Impédance d'entrée
1,2 m Longueur du câble
| Attribut | Valeur |
|---|---|
| Bande passante | 200 MHz |
| Tension d'entrée maximale | 1000 V CAT II / 600 V CAT III |
| Rapport de division | 10X / 100X |
| Impédance d'entrée | 10 MΩ en parallèle avec 11 pF |
| Longueur du câble | 1,2 m |
| Capacité de compensation | 15 pF à 47 pF |
| Tension de travail maximale | 300 V RMS CAT II |
| Temps de montée | 1,75 ns |
| Compatibilité oscilloscope | Oscilloscopes Tektronix à entrée BNC 1 MΩ |
| Certification de sécurité | UL, CSA, CE |
| Model | P5120 |
|---|
Le Tektronix P5120 est une sonde passive haute tension 200 MHz, 20X, capable de mesurer jusqu’à 1000 V RMS. Conçue pour les systèmes d’alimentation industriels, elle s’intègre aux oscilloscopes TPS2000 et au logiciel TPS2PWR1 pour une analyse précise de puissance.
Idéale pour mesurer les pertes de commutation, la distorsion harmonique et les transitions haute fréquence.
Testwall peut fournir le Tektronix P5120 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter si vous avez besoin de calibration ou de réparation du Tektronix P5120.
