Tektronix

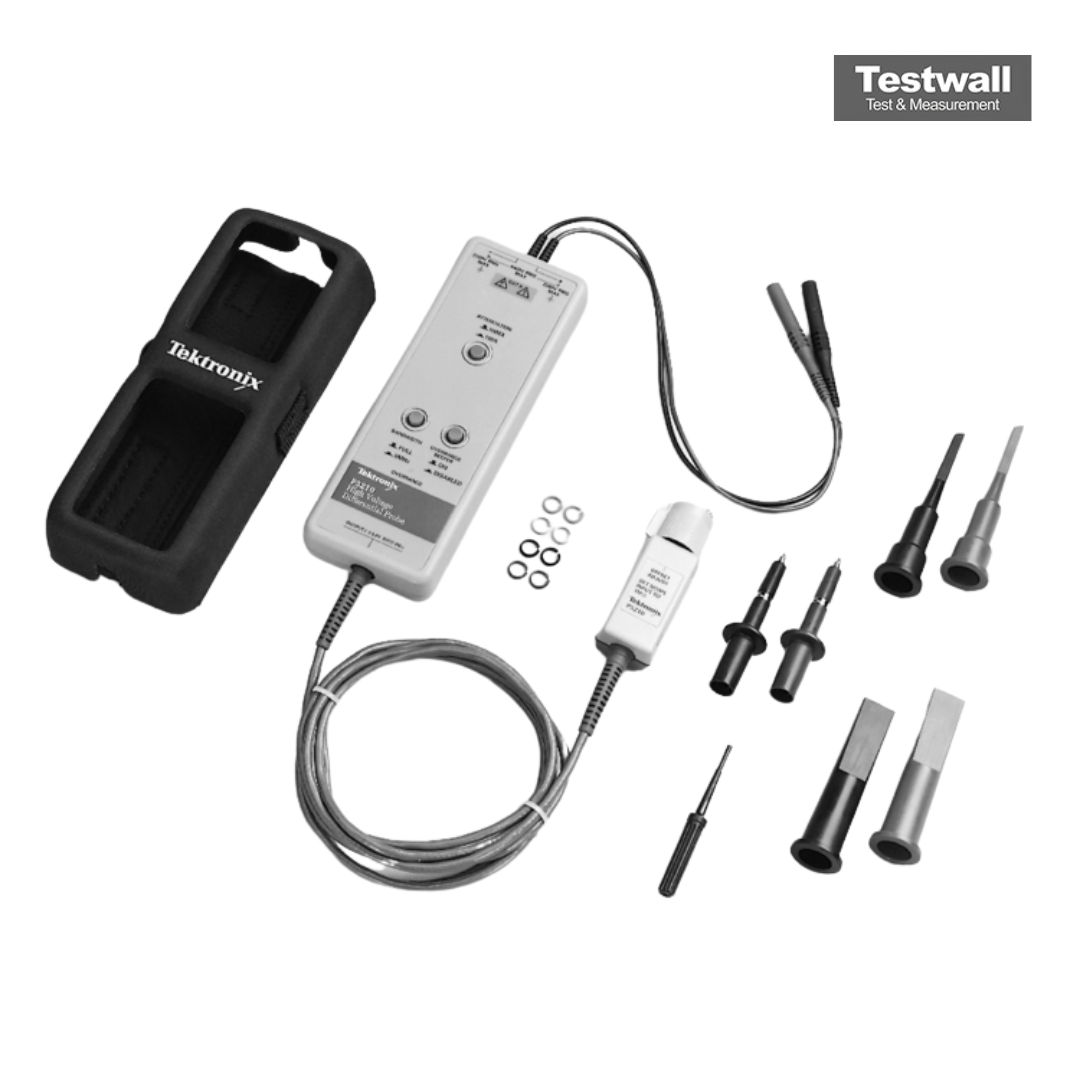

Tektronix P5210

Differential Probe
50 MHz (-3 dB) Bande passante
100X / 1000X (commutable) Rapport d'atténuation
±1300 V DC + pic AC (100X); ±13 000 V DC + pic CA (1000X) Plage de tension d'entrée
1 300 V rms (CAT II) Tension d'entrée maximale
7 ns (typique) Temps de montée
Attribut Valeur
Bande passante 50 MHz (-3 dB)
Rapport d'atténuation 100X / 1000X (commutable)
Plage de tension d'entrée ±1300 V DC + pic AC (100X); ±13 000 V DC + pic CA (1000X)
Tension d'entrée maximale 1 300 V rms (CAT II)
Temps de montée 7 ns (typique)
Impédance d'entrée 40 mΩ / 6,5 pF (100X); 40 mΩ / 3,0 pF (1000X)
Impédance de sortie 50 Ω
Plage dynamique ±12 V à la sortie de la sonde
Longueur du câble 1,2 m (4 pi)
Catégorie de sécurité CAT II 1300 V RMS, conforme IEC 1010-1
Formulaire d'étalonnage Tektronix P5210

Formulaire de réparation Tektronix P5210
Maximum file size: 40MB

La sonde différentielle Tektronix P5210 offre une bande passante de 50 MHz, permettant la mesure de tensions flottantes jusqu'à 5 600 V (DC + crête AC) et 2 200 V en mode commun (RMS). Indicateurs de dépassement, atténuation et limite de bande passante commutables inclus.

Parfaite pour l'évaluation des dispositifs de puissance et la conception d'alimentations à découpage, elle est compatible avec les oscilloscopes TEKPROBE™ et l’adaptateur 1103 TEKPROBE®.

Testwall peut fournir la Tektronix P5210 d’occasion, entièrement testée. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants et fiables. Contactez-nous pour un service de réparation ou de calibration de la Tektronix P5210.
