Tektronix

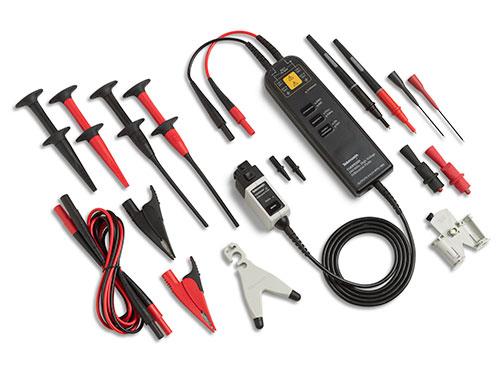

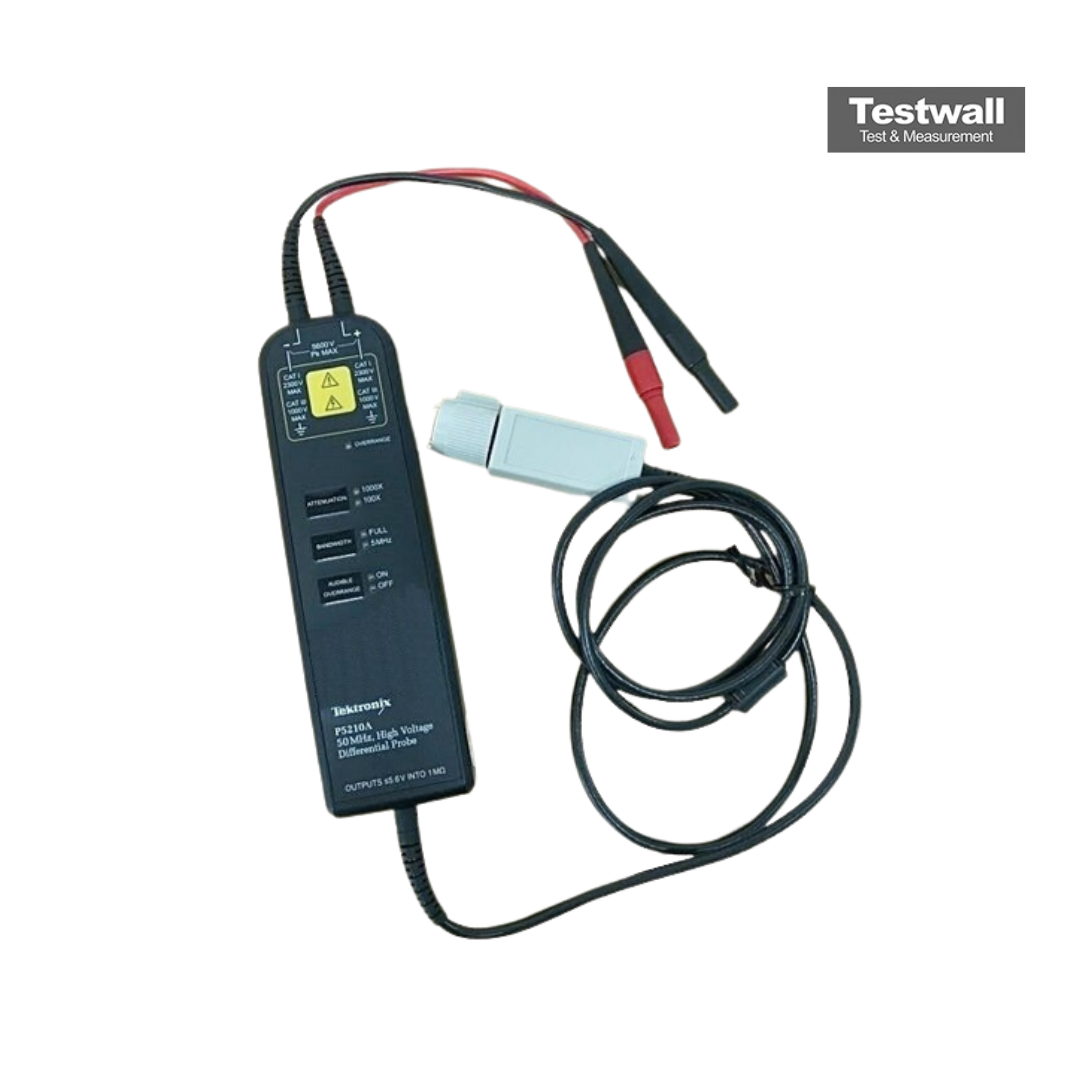

Tektronix P5210A

High-voltage Differential Probe
50 MHz (–3 dB) Bande passante
100X / 1000X (commutable) Rapport d'atténuation
±1300 V DC + pic AC (100X); ±13 000 V DC + pic CA (1000X) Plage de tension d'entrée
1 300 V rms (CAT II), 5 600 V crête Tension d'entrée maximale
≤7 ns Temps de montée
Demander la fiche technique
Attribut Valeur
Bande passante 50 MHz (–3 dB)
Rapport d'atténuation 100X / 1000X (commutable)
Plage de tension d'entrée ±1300 V DC + pic AC (100X); ±13 000 V DC + pic CA (1000X)
Tension d'entrée maximale 1 300 V rms (CAT II), 5 600 V crête
Temps de montée ≤7 ns
Impédance d'entrée 40 mΩ en parallèle avec 7 pF
Impédance de sortie Câble coaxial 50 Ω
Taux de réjection du mode commun (CMRR) >80 dB à 60 Hz ; >60 dB à 1 MHz
Longueur du câble 1,2 m (4 pi)
Catégorie de sécurité CEI 61010-1, CAT II 1300 V ; CAT III 600 V
Tektronix P5210A Options:
  • P5210A - C3 - Calibration Service 3 Years
  • P5210A - C5 - Calibration Service 5 Years
  • P5210A - D1 - Calibration Data Report
  • P5210A - D3 - Calibration Data Report 3 Years (with Opt. C3)
  • P5210A - D5 - Calibration Data Report 5 Years (with Opt. C5)
  • P5210A - R3 - Repair Service 3 Years (including warranty)
  • P5210A - R5 - Repair Service 5 Years (including warranty)
  • P5210A - SILV200 - Standard warranty extended to 5 years
Formulaire d'étalonnage Tektronix P5210A

Formulaire de réparation Tektronix P5210A
Maximum file size: 40MB

La Tektronix P5210A est une sonde différentielle active haute tension avec une bande passante jusqu’à 200 MHz, ±6000 V de tension différentielle et ±2300 V de tension commune. Elle propose atténuation réglable, limite de bande passante, et indicateurs de dépassement pour des mesures sûres et précises.

Conçue pour les applications flottantes et haute tension comme les variateurs de moteur, CRT et convertisseurs de puissance. Dotée de l’interface TekProbe® pour une communication intelligente avec l’oscilloscope.

Testwall peut fournir la Tektronix P5210A d'occasion, entièrement testée. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation fiable et performante. Contactez-nous pour réparation ou calibration de la Tektronix P5210A.
