Tektronix

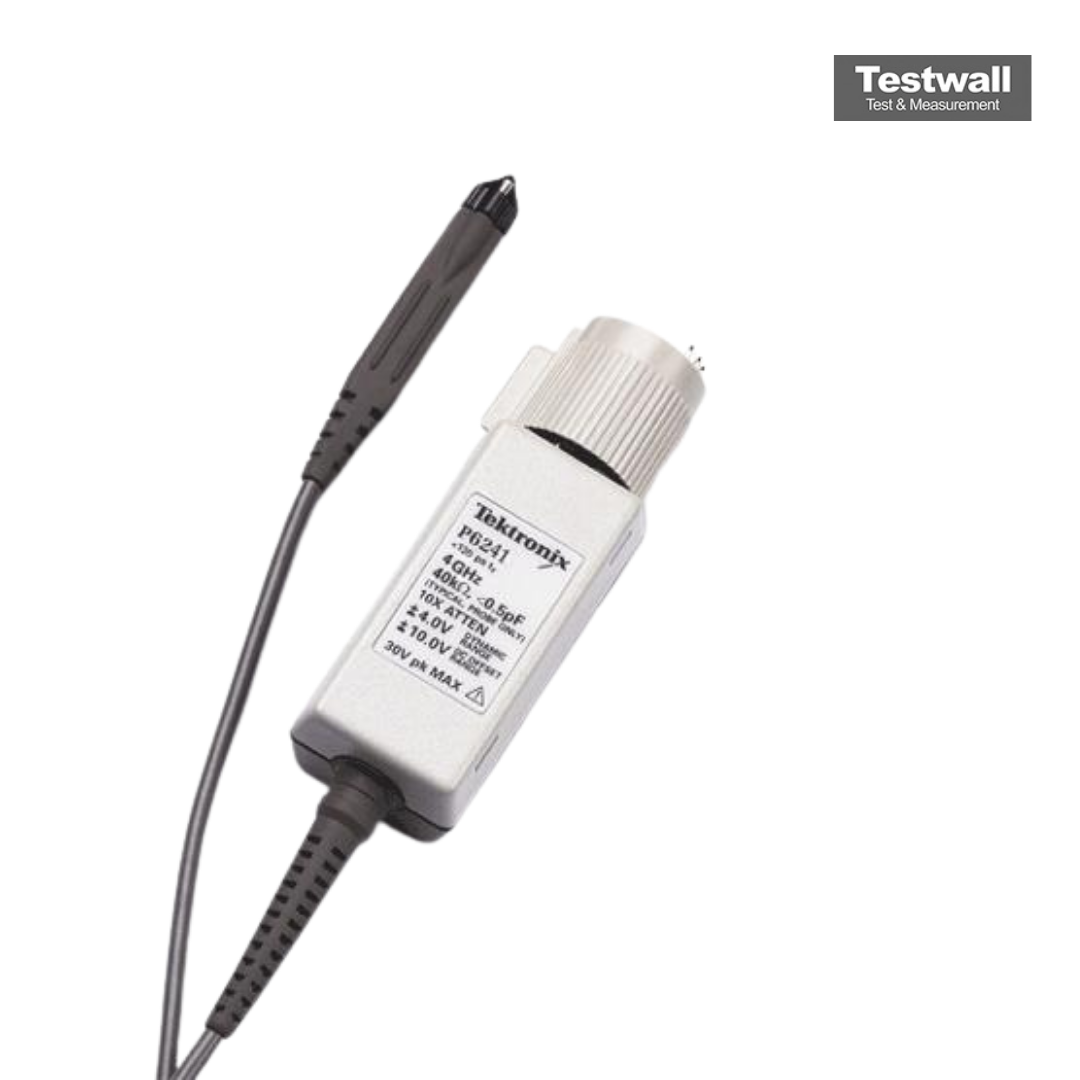

Tektronix P6241

Active Probe
4 GHz Bande passante
87,5 ps Temps de montée
50 Ω Impédance d'entrée
10X Atténuation
±0,6 V (à la pointe de la sonde) Plage dynamique
Demander la fiche technique
Attribut Valeur
Bande passante 4 GHz
Temps de montée 87,5 ps
Impédance d'entrée 50 Ω
Atténuation 10X
Plage dynamique ±0,6 V (à la pointe de la sonde)
Tension d'entrée maximale ±6 V (DC + pic AC)
Longueur du câble 1,2 m (environ 4 pi)
Type de connecteur SMA
Oscilloscopes compatibles Tektronix TDS694C, CSA803 et autres oscilloscopes d'entrée 50 Ω
Délai de propagation Environ 6,5 ns
Tektronix P6241 Options:
  • P6241 - C3 - Calibration Service 3 Years
  • P6241 - C5 - Calibration Service 5 Years
  • P6241 - D1 - Calibration Data Report
  • P6241 - D3 - Calibration Data Report 3 Years (with Option C3)
  • P6241 - D5 - Calibration Data Report 5 Years (with Option C5)
  • P6241 - R3 - Repair Service 3 Years
  • P6241 - R5 - Repair Service 5 Years
Formulaire d'étalonnage Tektronix P6241

Formulaire de réparation Tektronix P6241
Maximum file size: 40MB

Le Tektronix P6241 offre une bande passante de 4 GHz avec un temps de montée <120 ps et une capacité d'entrée <0,5 pF, garantissant une faible distorsion du signal et des performances haute vitesse dans un format compact avec une plage dynamique de 8 Vp-p.

Conçu pour une utilisation avec les oscilloscopes TDS/CSA7000, 6000, 700 et 600, ou via l'alimentation TEKPROBE® 1103 avec interface BNC, il excelle dans l'analyse de gigue et de synchronisation, la caractérisation de composants et les tests de systèmes numériques haute vitesse.

Testwall peut fournir le Tektronix P6241 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix P6241.
