Tektronix

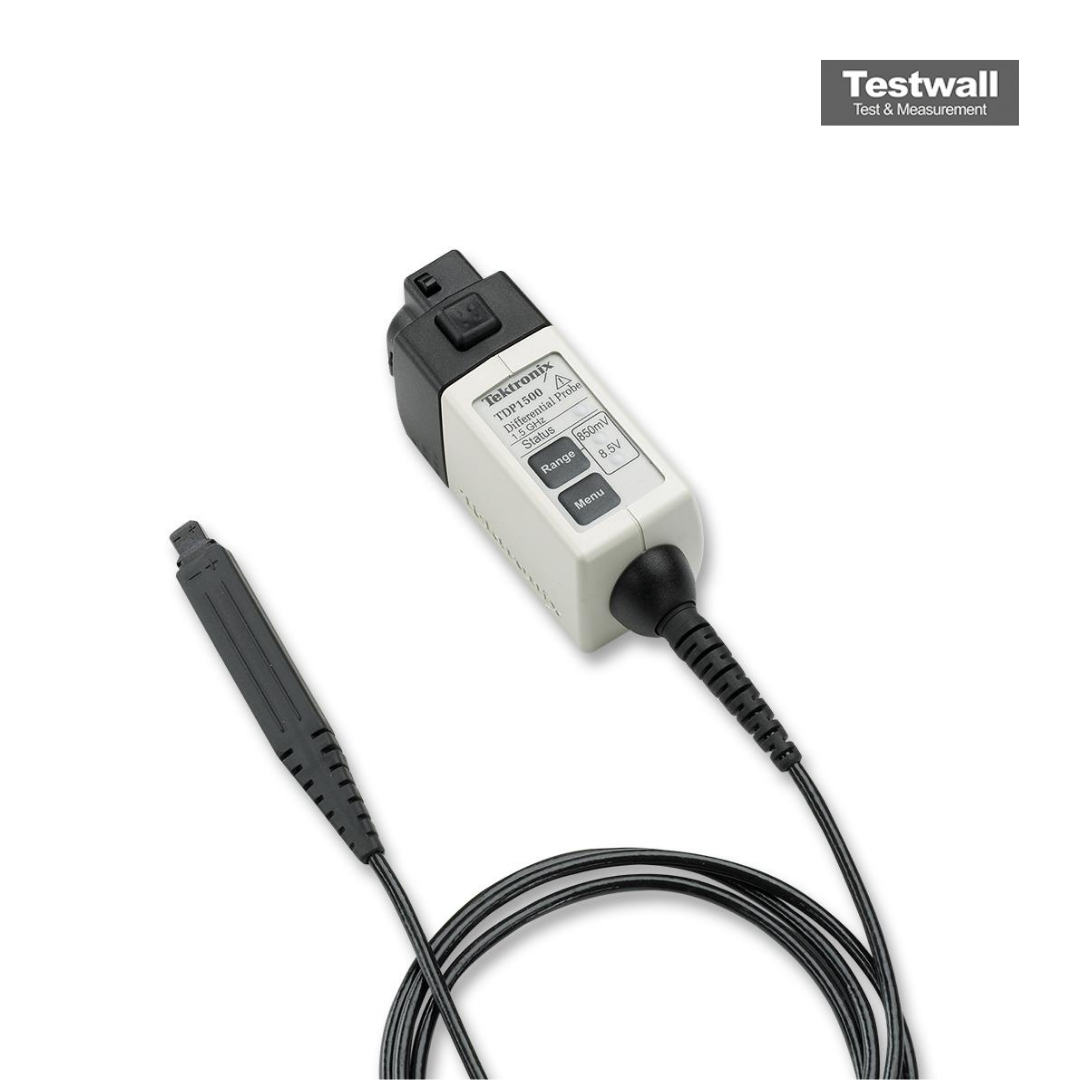

Tektronix TDP1500

Differential Probe, 1.5 GHz
1,5 GHz Bande passante
≤265 ps Temps de montée
Sonde différentielle active Type de sonde
1X / 10X Rapport d'atténuation
Différentiel de 200 kΩ Résistance d'entrée
Demander la fiche technique
Attribut Valeur
Bande passante 1,5 GHz
Temps de montée ≤265 ps
Type de sonde Sonde différentielle active
Rapport d'atténuation 1X / 10X
Résistance d'entrée Différentiel de 200 kΩ
Capacité d'entrée ≤1 pF différentiel
Plage dynamique ±850 mV (1X), ±8,5 V (10X)
Tension d'entrée maximale ±25 V (DC + pic AC)
Taux de réjection du mode commun (CMRR) >60 dB à 1 MHz, >25 dB à 1 GHz
Interface de connexion TekVPI
Longueur du câble 1,2 m
Tektronix TDP1500 Options:
  • TDP1500 - L0 - English manual
  • TDP1500 - L5 - Japanese manual
  • TDP1500 - L7 - Simplified Chinese manual
  • TDP1500 - C3 - Calibration Service 3 Years
  • TDP1500 - C5 - Calibration Service 5 Years
  • TDP1500 - D1 - Calibration Data Report
  • TDP1500 - D3 - Calibration Data Report 3 Years (with Opt. C3)
  • TDP1500 - D5 - Calibration Data Report 5 Years (with Opt. C5)
  • TDP1500 - R3 - Repair Service 3 Years (including warranty)
  • TDP1500 - R5 - Repair Service 5 Years (including warranty)
  • TDP1500 - SILV900 - Standard warranty extended to 5 years
Formulaire d'étalonnage Tektronix TDP1500

Formulaire de réparation Tektronix TDP1500
Maximum file size: 40MB

Le Tektronix TDP1500 est une sonde différentielle haute performance conçue pour une reproduction fidèle des signaux haute fréquence. Dotée d’une très faible capacité d’entrée (≤1 pF) et d’une résistance différentielle de 200 kΩ, elle garantit la stabilité et la précision des signaux. Le système intégré sonde/oscilloscope propose la fonction AutoZero et le contrôle à distance via GPIB/USB.

Idéale pour la conception de systèmes numériques avancés, la TDP1500 combine robustesse, performance haute vitesse et connectivité polyvalente.

Testwall peut fournir le Tektronix TDP1500 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments fiables et performants. Contactez-nous pour calibration ou réparation du Tektronix TDP1500.
