Tektronix

Tektronix P6249

Active Probe
4 GHz Bande passante
87,5 ps Temps de montée
50 Ω Impédance d'entrée
±0,6 V Plage dynamique
10X Rapport d'atténuation
Demander la fiche technique
Attribut Valeur
Bande passante 4 GHz
Temps de montée 87,5 ps
Impédance d'entrée 50 Ω
Plage dynamique ±0,6 V
Rapport d'atténuation 10X
Tension d'entrée maximale ±15 V (DC + pic AC)
Longueur du câble 1,2 m (46 po)
Oscilloscopes compatibles Tektronix TDS694C, CSA803, séries 11801 et autres oscilloscopes d'entrée de 50 Ω SMA
Type de connecteur SMA
Type de sonde Sonde différentielle active
Tektronix P6249 Options:
  • P6249 - C3 - Calibration Service 3 Years
  • P6249 - C5 - Calibration Service 5 Years
  • P6249 - D1 - Calibration Data Report
  • P6249 - D3 - Calibration Data Report 3 Years (with Option C3)
  • P6249 - D5 - Calibration Data Report 5 Years (with Option C5)
  • P6249 - R3 - Repair Service 3 Years
  • P6249 - R5 - Repair Service 5 Years
Formulaire d'étalonnage Tektronix P6249

Formulaire de réparation Tektronix P6249
Maximum file size: 40MB

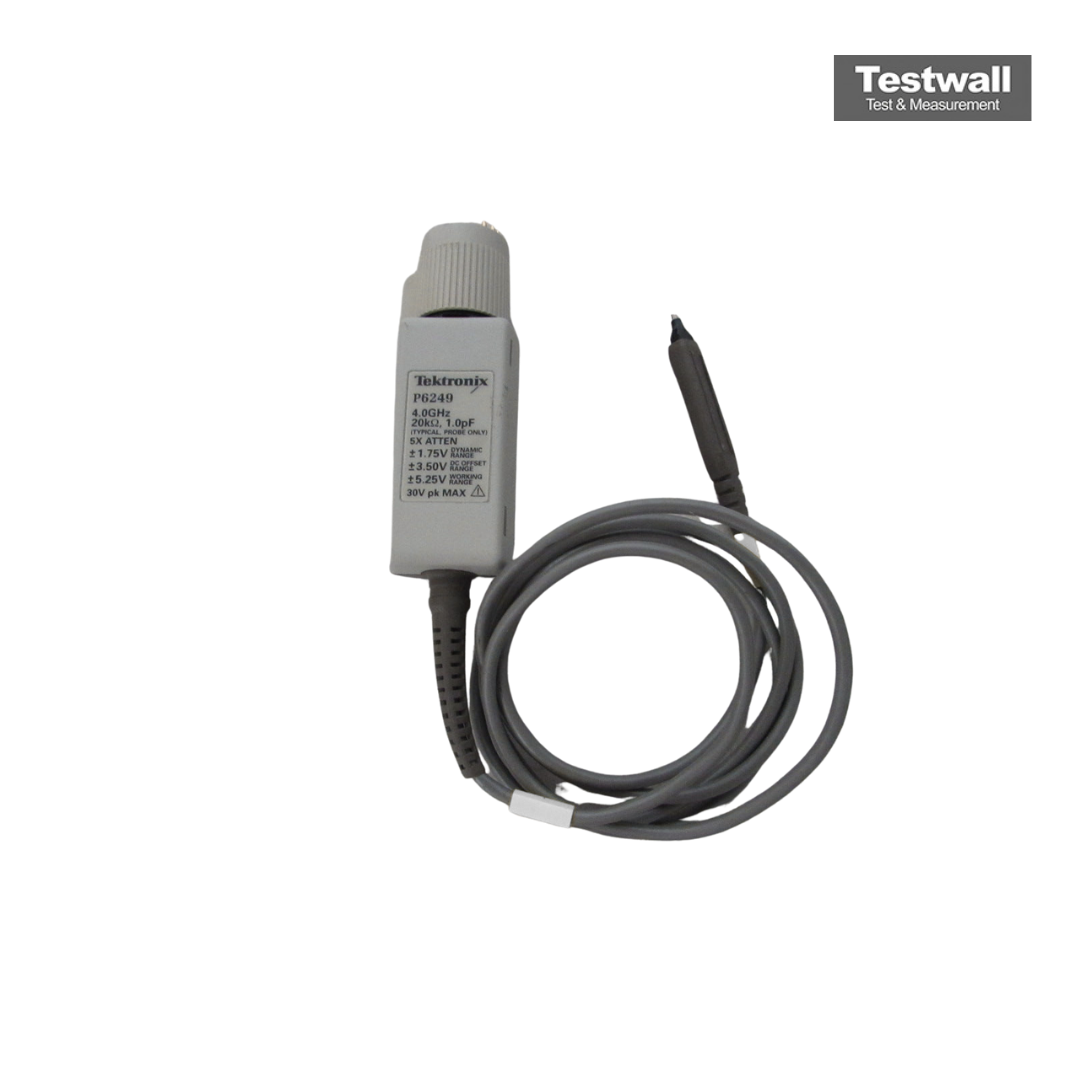

La sonde active Tektronix P6249 offre une bande passante de 4 GHz avec un temps de montée <120 ps, garantissant une fidélité de signal optimale pour les systèmes numériques à grande vitesse. Équipée de l’interface TekProbe® II BNC, elle est compatible avec les oscilloscopes des séries TDS/CSA7000, 6000 et 700. Elle offre une plage dynamique de 4 Vp‑p et un accès direct aux composants CMS grâce à sa tête de sonde compacte.

Parfaite pour l’analyse de l’intégrité du signal, du jitter et des tests de PCI Express, DDR, Ethernet Gigabit, etc. ; capable de mesurer efficacement des signaux jusqu’à 8 Vp‑p.

Testwall peut fournir la Tektronix P6249 d’occasion, entièrement testée. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Contactez-nous directement si vous avez besoin d’une prestation de calibration ou de réparation de la Tektronix P6249.
