Manufacturer Logo
Tektronix

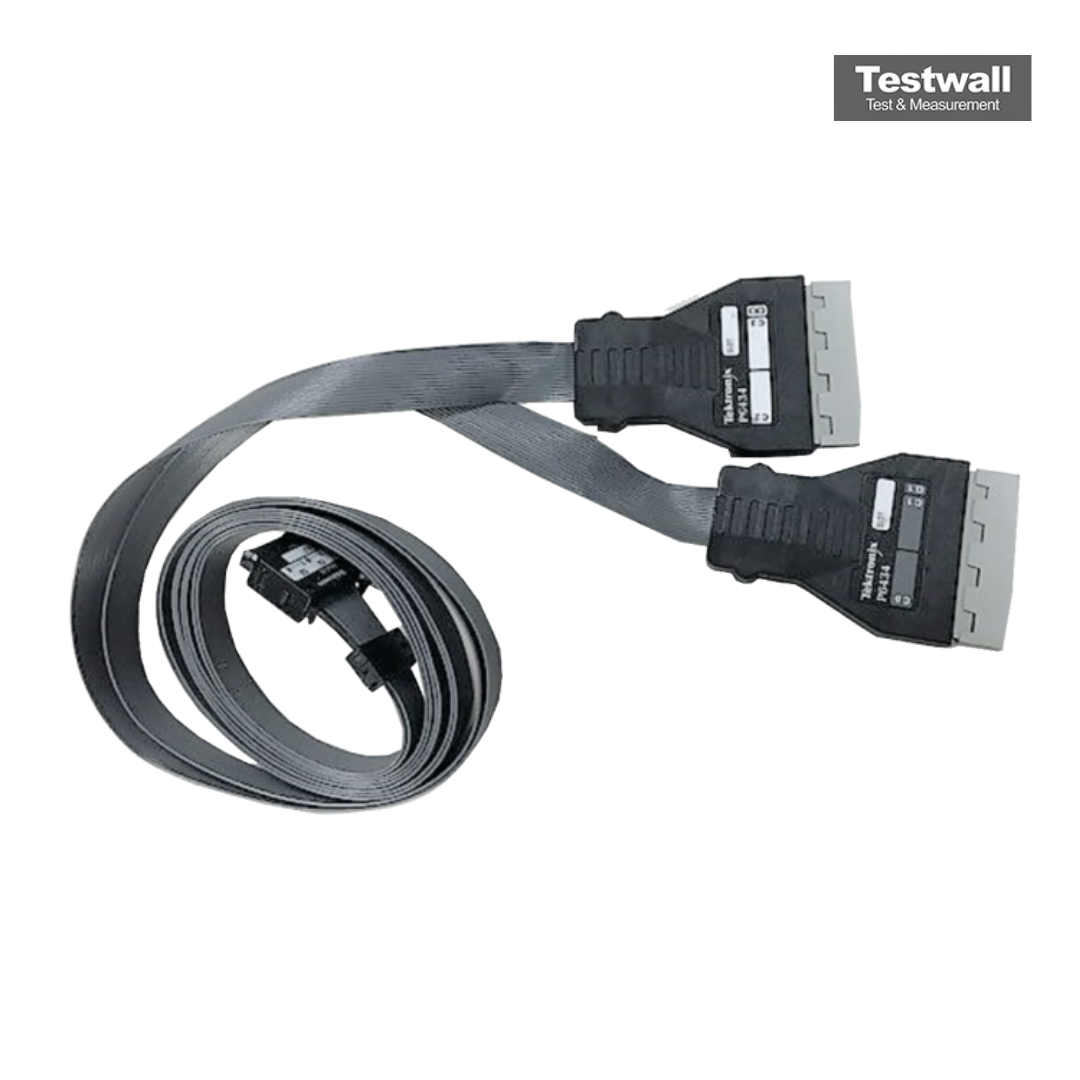

Tektronix P6434

Logic Analyser Probe
Sonde numérique (logique) Type de sonde
34 canaux Nombre de canaux
Tektronix MSO5000, MSO6000 Oscilloscopes de signaux mixtes en série Oscilloscopes compatibles
-20V à +20V (maximum absolu) Plage de tension d'entrée
-8V à +8V Plage de seuil
Demander la fiche technique
Attribut Valeur
Type de sonde Sonde numérique (logique)
Nombre de canaux 34 canaux
Oscilloscopes compatibles Tektronix MSO5000, MSO6000 Oscilloscopes de signaux mixtes en série
Plage de tension d'entrée -20V à +20V (maximum absolu)
Plage de seuil -8V à +8V
Impédance d'entrée 100 kΩ, 3 pF
Fréquence d'entrée maximale 500 MHz
Longueur du câble 0,5 m (environ)
Type de connecteur Connecteur haute densité TekFlex
Température de fonctionnement 0°C à +50°C
Tektronix P6434 Options:
  • P6434 - L0 - English Manuals
  • P6434 - L99 - No Manuals
Formulaire d'étalonnage Tektronix P6434

Formulaire de réparation Tektronix P6434
Maximum file size: 40MB

Le Tektronix P6434 offre une capacité de charge totale de 0,7 pF, une résistance d'entrée de 20 kΩ et une plage dynamique de 6,5 Vp-p, minimisant l'intrusion dans les circuits et supportant divers types logiques.

Conçu pour le débogage matériel, l'intégration de systèmes embarqués et la vérification de bus/processeur, il prend en charge le sondage sans connecteur avec plusieurs espacements de broches.

Testwall peut fournir le Tektronix P6434 d'occasion, entièrement testé.

Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et une qualité de service inégalées.

Veuillez nous contacter directement si vous avez besoin de calibration ou de réparation du Tektronix P6434.
