Tektronix

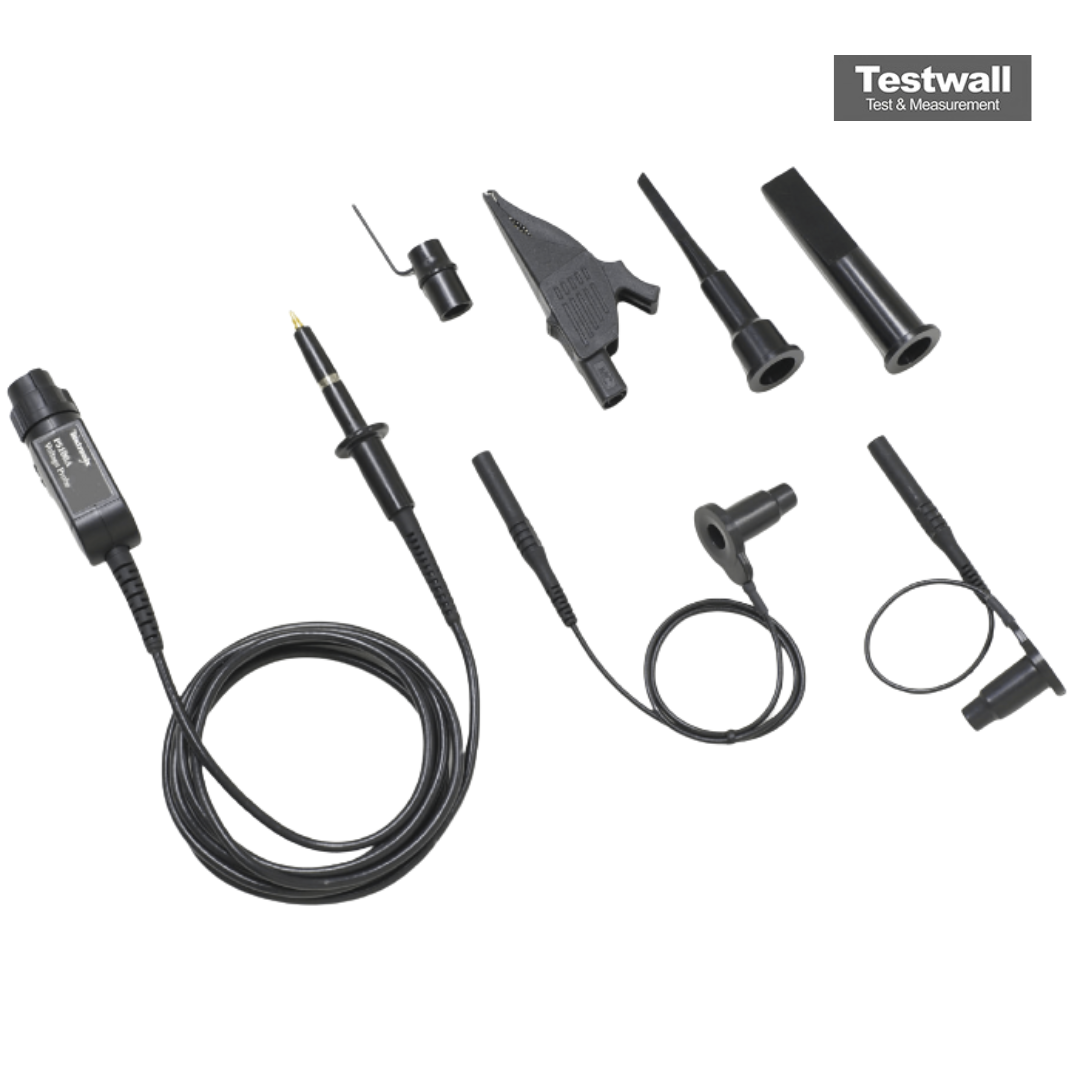

Tektronix P5150
High Voltage Probe, 500 MHz 50X, 2500V
500 MHz Bande passante
10X / 100X (commutable) Rapport d'atténuation
10 mΩ (10X) / 100 mΩ (100X) Résistance d'entrée
9,5 pF (10X) / 1,5 pF (100X) Capacité d'entrée
300 V RMS CAT II (10X) / 1 000 V RMS CAT II (100X) Tension d'entrée maximale

| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Rapport d'atténuation | 10X / 100X (commutable) |
| Résistance d'entrée | 10 mΩ (10X) / 100 mΩ (100X) |
| Capacité d'entrée | 9,5 pF (10X) / 1,5 pF (100X) |
| Tension d'entrée maximale | 300 V RMS CAT II (10X) / 1 000 V RMS CAT II (100X) |
| Longueur du câble | 1,3 m (4,3 pi) |
| Temps de montée | 700 ps (10X) / 700 ps (100X) |
| Plage de compensation | 10 pF à 35 pF |
| Oscilloscopes compatibles | Tektronix Oscilloscopes avec interface TekProbe BNC ou entrée standard BNC |
| Type de connecteur | BNC |
Tektronix P5150 Options:
- P5150 - 013-0291-xx - Probe Tip to BNC Adapter (Recommended Accessory)
- P5150 - 206-0060-xx - 0.080 in. diameter Spring Tip (Recommended Accessory)
- P5150 - C3 - Calibration Service 3 Years
- P5150 - C5 - Calibration Service 5 Years
- P5150 - D1 - Calibration Data Report
- P5150 - D3 - Calibration Data Report 3 Years (with Opt. C3)
- P5150 - D5 - Calibration Data Report 5 Years (with Opt. C5)
- P5150 - R3 - Repair Service 3 Years (including warranty)
- P5150 - R5 - Repair Service 5 Years (including warranty)
Le Tektronix P5150 est une sonde haute tension 500 MHz, 50X, conçue pour des mesures isolées jusqu’à 2500 V crête et 1000 V RMS CAT II. Flottante jusqu’à 600 V RMS CAT II ou 300 V RMS CAT III, elle est idéale pour l’analyse d’ondulation sur les alimentations DC haute tension.
Optimisée pour les oscilloscopes TPS2000 et THS3000, elle garantit des tests sûrs et précis sur les systèmes haute tension.
Testwall peut fournir le Tektronix P5150 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter si vous avez besoin de calibration ou de réparation du Tektronix P5150.
