Tektronix

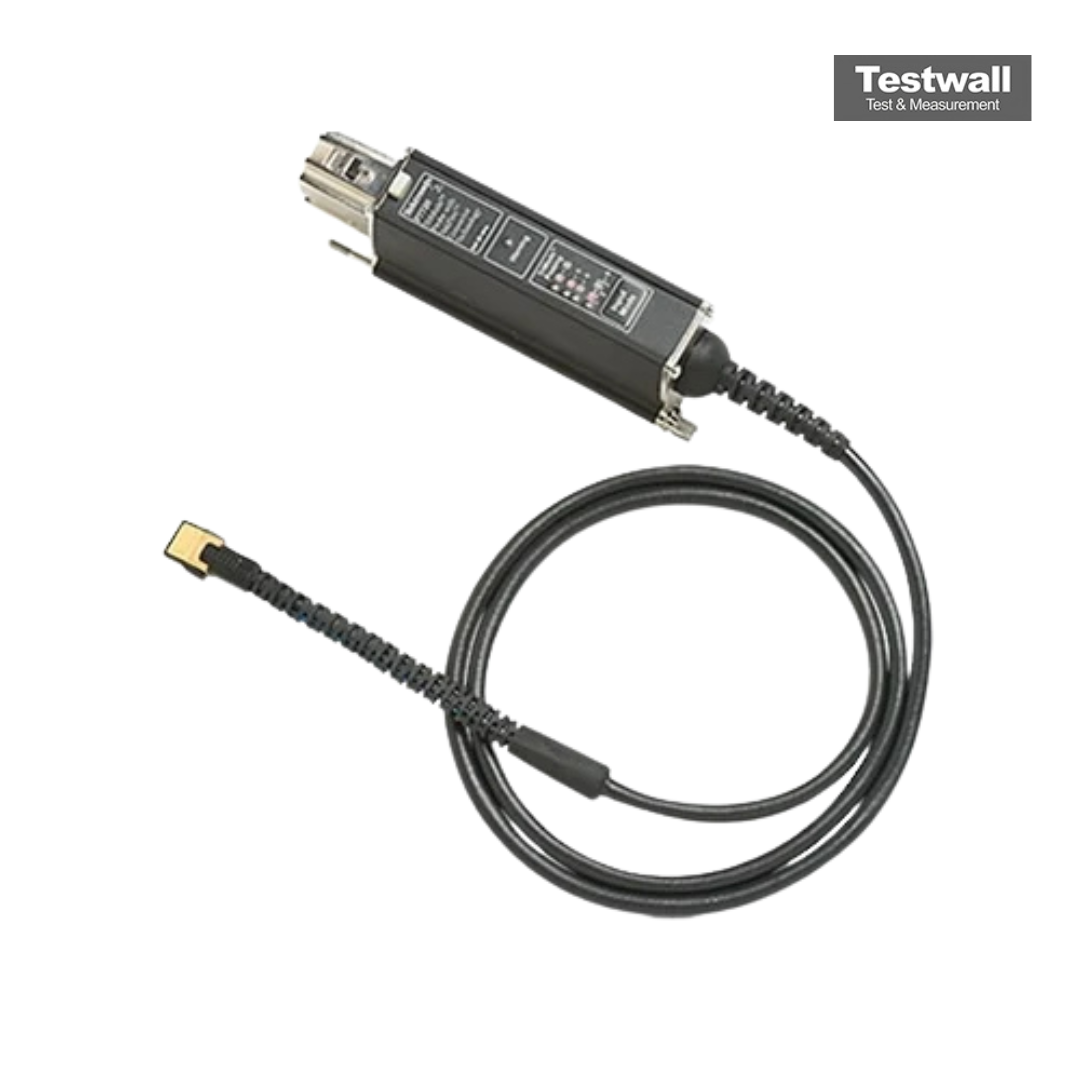

Tektronix P7506

TriMode Differential Probe, 6 GHz
6 GHz Bande passante
58,3 ps Temps de montée
50 Ω Impédance d'entrée
±800 mV Plage dynamique
10X Rapport d'atténuation
Demander la fiche technique
Attribut Valeur
Bande passante 6 GHz
Temps de montée 58,3 ps
Impédance d'entrée 50 Ω
Plage dynamique ±800 mV
Rapport d'atténuation 10X
Tension d'entrée maximale ±8 V (DC + pic AC)
Longueur du câble 1,2 m (3,9 pi)
Oscilloscopes compatibles Tektronix DPO/DSA/MSO70000 Série, DPO7000 Série
Type de connecteur Interface de sonde TriMode™
Température de fonctionnement 0°C à +50°C
Tektronix P7506 Options:
  • P7506 - CA1 - Single Calibration or Functional Verification
  • P7506 - C3 - Calibration Service 3 Years
  • P7506 - C5 - Calibration Service 5 Years
  • P7506 - D3 - Calibration Data Report 3 Years (with Option C3)
  • P7506 - D5 - Calibration Data Report 5 Years (with Option C5)
  • P7506 - G3 - Complete Care 3 Years (includes loaner, scheduled calibration and more)
  • P7506 - G5 - Complete Care 5 Years (includes loaner, scheduled calibration and more)
  • P7506 - R3 - Repair Service 3 Years
  • P7506 - R5 - Repair Service 5 Years
  • P7506 - R3PDW - Repair service coverage 3 years (includes product warranty period). 3-year period starts at time of customer instrument purchase
  • P7506 - R5PDW - Repair service coverage 5 years (includes product warranty period). 5-year period starts at time of customer instrument purchase
Formulaire d'étalonnage Tektronix P7506

Formulaire de réparation Tektronix P7506
Maximum file size: 40MB

La sonde différentielle TriMode Tektronix P7506 fournit une fidélité de signal de 6 GHz avec un temps de montée <75 ps (10-90 %) et <50 ps (20-80 %). Elle prend en charge des plages d’entrée différentielles de ±0,75 V (5X) et ±1,75 V (12,5X), avec une atténuation sélectionnable et une plage de tension de +4,0 à –2,0 V. Elle offre également une plage de tension de décalage allant jusqu’à +3,4 V et une résistance d’entrée DC de 100 kΩ.

Grâce à l’architecture TriMode™, elle permet les mesures différentielles, en mode commun ou en mode simple sans déplacer la sonde, ce qui améliore la flexibilité des tests et réduit le temps de configuration.

Testwall peut fournir le Tektronix P7506 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix P7506.
