Tektronix

Tektronix P8018

Single-Ended TDR Probe, 20 GHz
20 GHz Bande passante
<38 ps (heure de chute du TDR réfléchie) Temps de montée
Sonde TDR passive asymétrique, 1X Type de sonde
1:1 Rapport d'atténuation
50 Ω Impédance d'entrée
Demander la fiche technique
Attribut Valeur
Bande passante 20 GHz
Temps de montée <38 ps (heure de chute du TDR réfléchie)
Type de sonde Sonde TDR passive asymétrique, 1X
Rapport d'atténuation 1:1
Impédance d'entrée 50 Ω
Tension d'entrée maximale 5 V
Interface de connexion SMA
Oscilloscopes compatibles Tektronix Modules d'échantillonnage (via 80A02 Module de protection EOS/ESD)
Longueur du câble 1 m
Tektronix P8018 Options:
  • P8018 - 016-1936-00 - 20 each Ground Clips (Replaceable Item)
  • P8018 - 174-4879-00 - 20 GHz SMA Cable with Parallel Control Line (1 Meter Length) (Replaceable Item)
Formulaire d'étalonnage Tektronix P8018

Formulaire de réparation Tektronix P8018
Maximum file size: 40MB

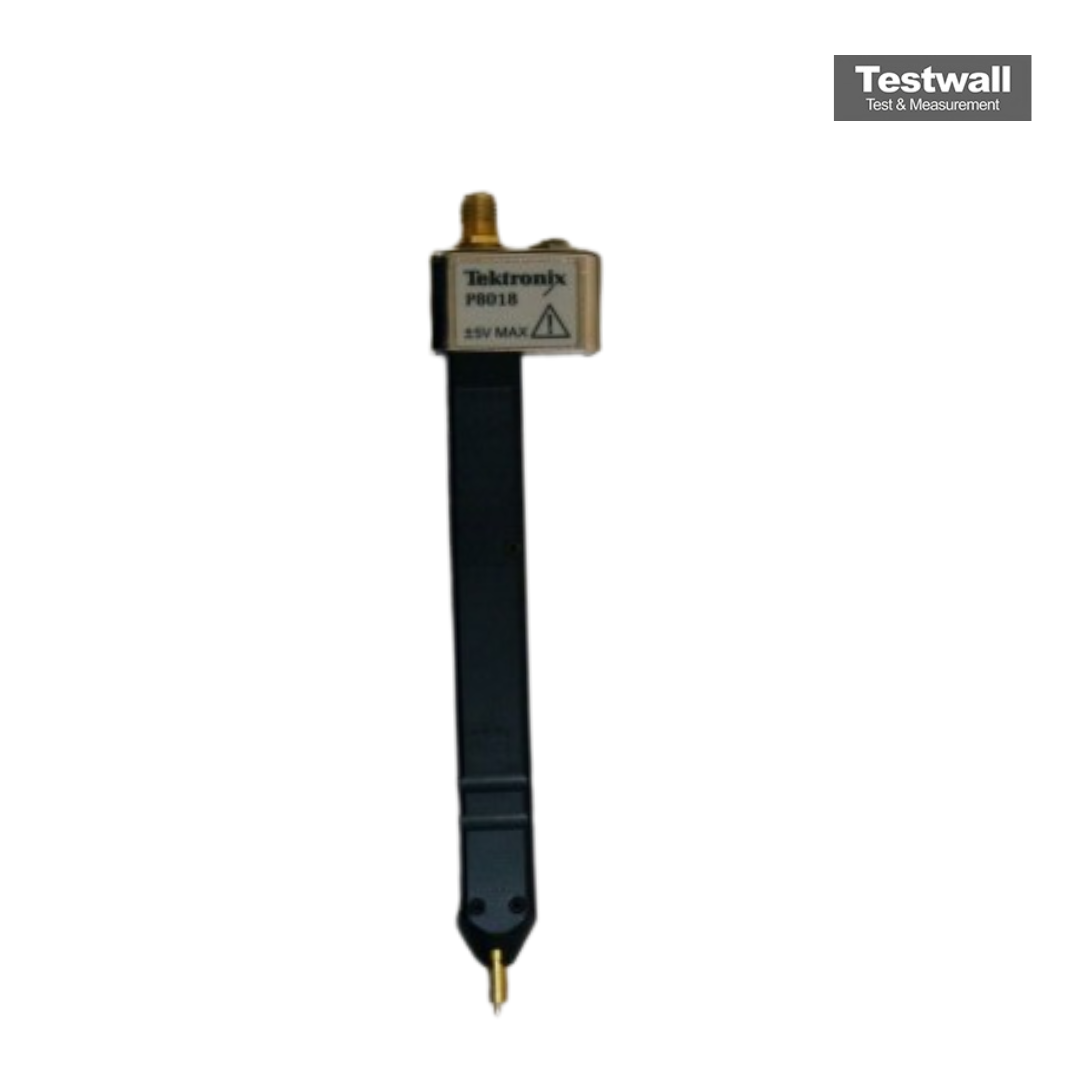

La sonde TDR portable Tektronix P8018 est une sonde passive single-ended avec une bande passante >20 GHz, une impédance d’entrée de 50 Ω et un câble SMA de précision à 20 GHz, idéale pour l’analyse d’impédance de cartes de circuits TDR et le diagnostic de signaux haute vitesse. Elle offre un délai de propagation de 1,0 ns, une atténuation 1X et un espacement de pointe de 1,8 mm.

Conçue pour fonctionner avec le module de protection EOS/ESD 80A02, la P8018 dispose d’une pointe sensible à la pression et d’un circuit de commande qui protège les modules d’échantillonnage contre les surtensions et les décharges électrostatiques pendant l’acquisition du signal.

Testwall peut fournir le Tektronix P8018 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix P8018.
