Tektronix

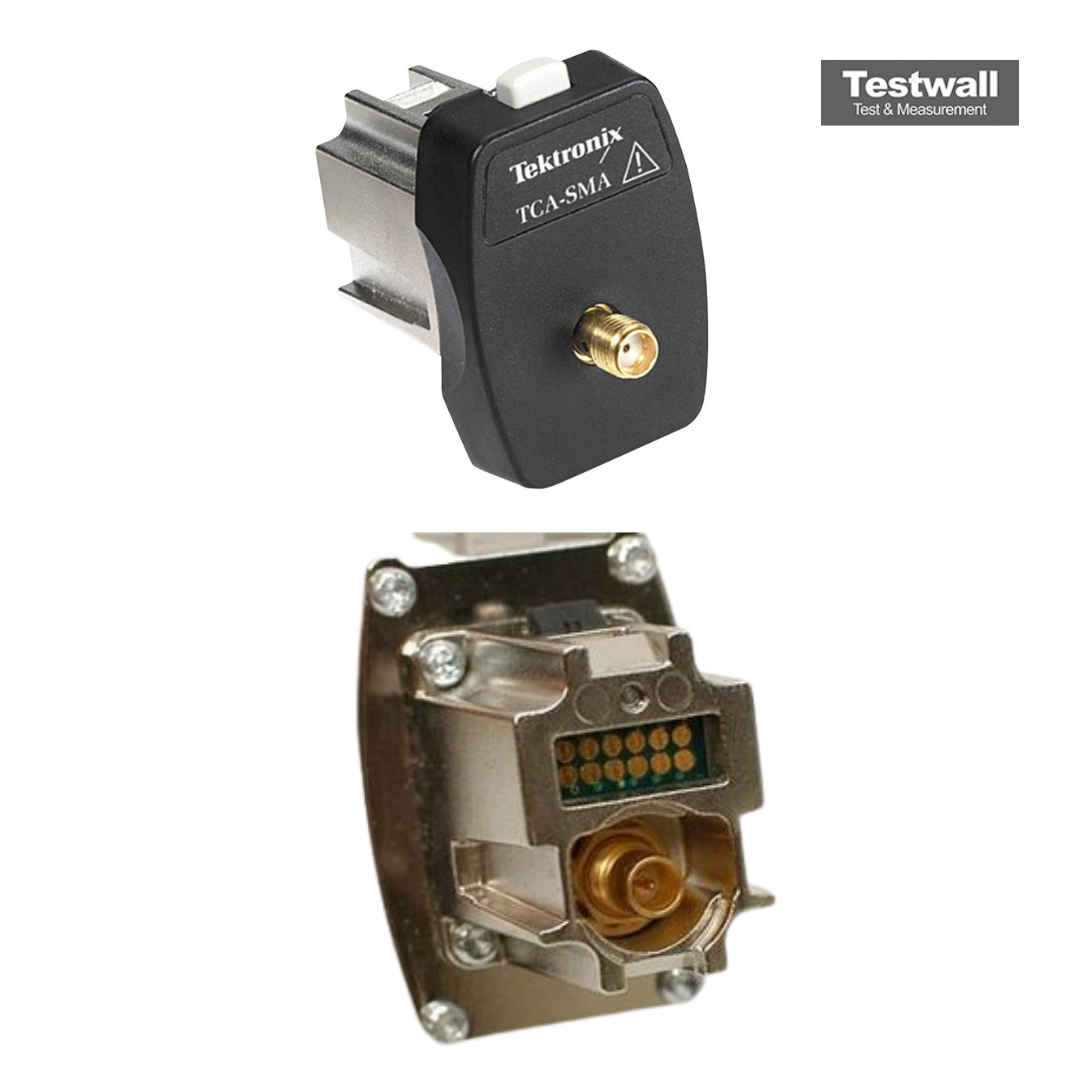

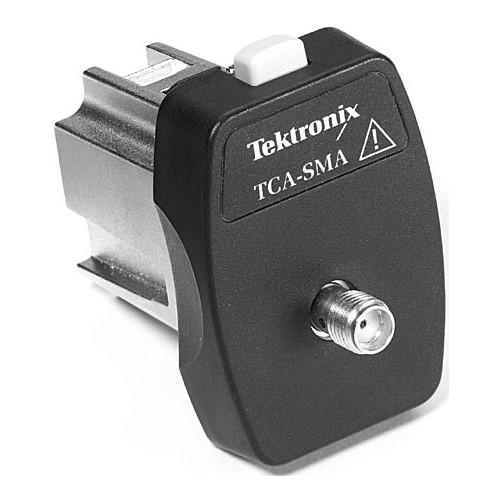

Tektronix TCA-SMA
TekConnect to SMA Adapter
SMA Type de connecteur
50 Ω Impédance
DC à 18 GHz Bande passante
Oscilloscopes Tektronix série TDS6000, TDS7000 et CSA7000 Compatibilité
Adaptateur de connecteur coaxial SMA vers SMA Type d'adaptateur
800,00 € HT + livraison UE gratuite
| Attribut | Valeur |
|---|---|
| Type de connecteur | SMA |
| Impédance | 50 Ω |
| Bande passante | DC à 18 GHz |
| Compatibilité | Oscilloscopes Tektronix série TDS6000, TDS7000 et CSA7000 |
| Type d'adaptateur | Adaptateur de connecteur coaxial SMA vers SMA |
| Perte d'insertion | Inférieure à 1 dB jusqu'à 18 GHz |
| Puissance maximale admissible | 0,5 W |
| Tension maximale | ±40 V (DC + crête AC) |
| Interface de connexion | Entrée d'acquisition TekConnect |
| Matériau du connecteur | Corps en laiton doré avec diélectrique PTFE |
Tektronix TCA-SMA Options:
- TCA-SMA - P6150 - 9 GHz, 1X/10X, 50Ω divider probe (use with TCA-SMA)
- TCA-SMA - P6158 - 3 GHz, 20X, 50Ω divider probe (use with TCA-BNC)
- TCA-SMA - P6205 - 750 MHz, 10X, <2 pF / 10 MΩ (use with TCA-BNC)
- TCA-SMA - P6243 - 1 GHz, 10X, <1 pF / 1 MΩ (use with TCA-BNC)
- TCA-SMA - P6245 - 1.5 GHz, 10X, <1 pF / 1 MΩ (use with TCA-BNC)
- TCA-SMA - P6249 - 4 GHz, 5X, <1 pF / 20 kΩ (use with TCA-BNC)
- TCA-SMA - P6241 - 4 GHz, 10X, <0.5 pF / 40 kΩ (use with TCA-BNC)
- TCA-SMA - P6247 - 1 GHz, 1X/10X, <1 pF / 200 kΩ differential (use with TCA-BNC)
- TCA-SMA - P6248 - 1.5 GHz, 1X/10X, <1 pF / 200 kΩ differential (use with TCA-BNC)
- TCA-SMA - P6330 - 3.5 GHz, 1X/10X, <1 pF / 200 kΩ differential (use with TCA-BNC)
- TCA-SMA - AMT75 - 75Ω to 50Ω video adapter (use with TCA-BNC)
- TCA-SMA - AFTDS - Differential communications adapter (use with TCA-BNC)
- TCA-SMA - TCP202 - AC/DC, 20 A, TekProbe™ interconnect current probe (use with TCA-BNC)
- TCA-SMA - CT-1 - 1 GHz, AC current transformer (use with TCA-BNC)
- TCA-SMA - CT-2 - 200 MHz, AC current transformer (use with TCA-BNC)
- TCA-SMA - CT-6 - 2 GHz, AC current transformer (use with TCA-BNC)
- TCA-SMA - 012-0057-01 - 50Ω BNC-to-BNC coaxial cable (use with TCA-BNC)
- TCA-SMA - 012-0482-00 - 50Ω BNC-to-BNC coaxial cable, precision 1%, male-to-male (use with TCA-BNC)
- TCA-SMA - 011-0049-02 - 50Ω feed-through termination (use with TCA-BNC)
| Model | TCA-SMA |
|---|
L’adaptateur Tektronix TCA-SMA permet une connexion directe TekConnect vers SMA avec une entrée 50 Ω et une bande passante allant jusqu’à ≥18 GHz. Il garantit une distorsion minimale du signal, idéal pour des mesures haute vitesse sans perte de conversion.
Conçu pour l’analyse de l’intégrité du signal, du jitter et du timing dans les circuits numériques, l’électronique de puissance, les vidéos numériques et les applications RF.
Testwall peut fournir le Tektronix TCA-SMA d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et un service inégalés. Contactez-nous si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix TCA-SMA.
