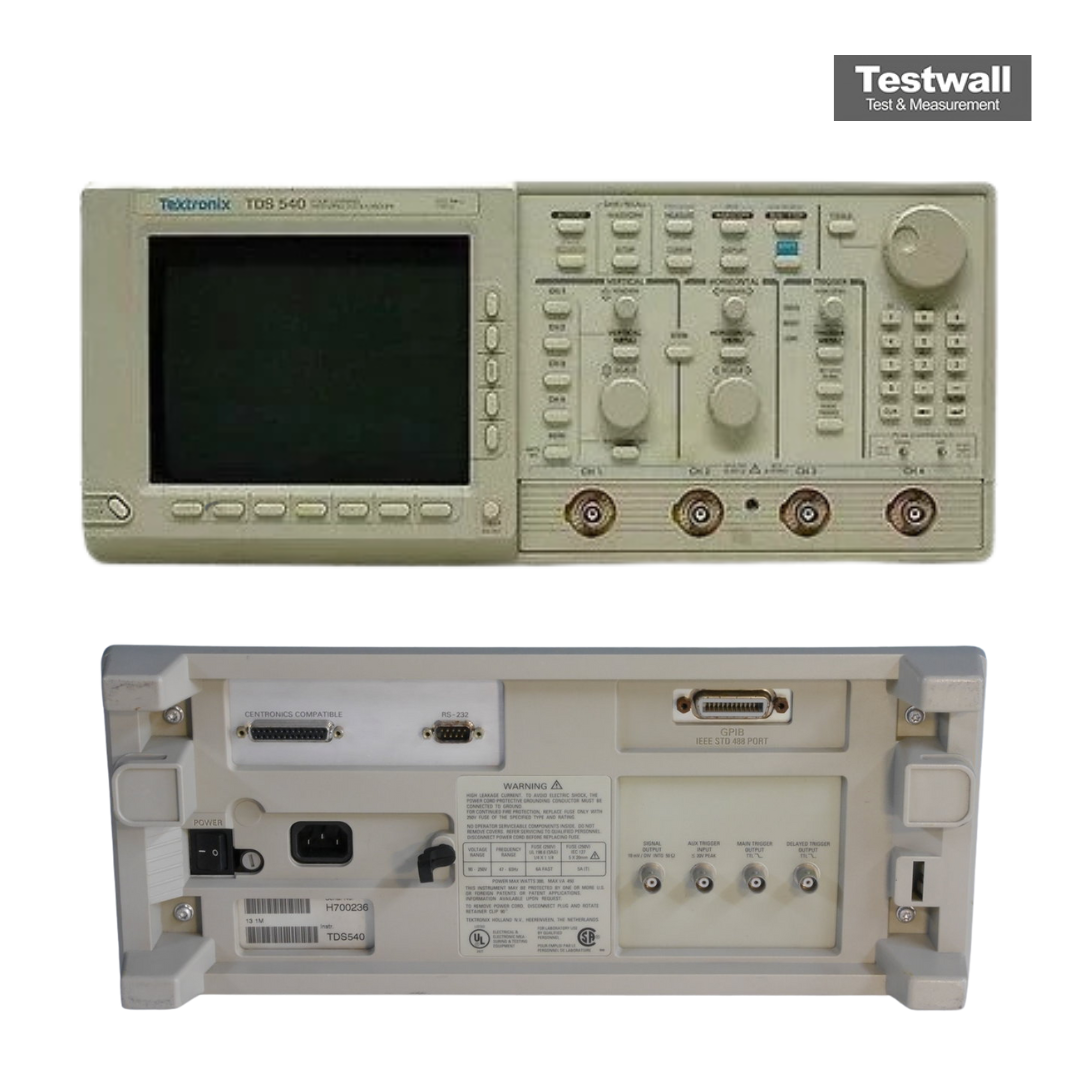

Tektronix TDS540B
| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage | 1 GS/s (sur toutes les voies simultanément) |
| Longueur d'enregistrement | 50 000 points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 500 ps/div à 10 s/div |
| Précision de la base de temps | ±25 ppm |
| Interface | GPIB (IEEE-488), port imprimante parallèle, port RS-232 |
| Affichage | Écran couleur 21 cm (8,3 pouces) |
Tektronix TDS540B Options:
Options available for the Tektronix TDS300 / 400 / 500 / 600 / 700 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- TDS540B - 05 - Video trigger
- TDS540B - 13 - RS-232 and Centronics interfaces
- TDS540B - 1F - Built-in floppy disk drive
- TDS540B - 1M - Long record length
- TDS540B - 2F - Advanced DSP math
- TDS540B - 1R - Rack mount configuration
- TDS540B - 1K - Instrument cart
Le Tektronix TDS540B est un oscilloscope haute performance avec une bande passante de 500 MHz, un taux d’échantillonnage de 2 GS/s et quatre canaux dotés chacun d’une mémoire de 50 kpts. Il intègre des déclenchements avancés (glitch, runt, état) et une sensibilité de 1 mV/div à 10 V/div, ainsi qu’un affichage en persistance infinie ou variable, un mode Hi‑Res jusqu’à 12 bits et un lecteur disquette 3,5″ en option.
Cet oscilloscope est conçu pour la conception numérique, la R&D, les télécommunications et les tests automatisés, avec zoom double-fenêtre, mémoire segmentable et programmabilité GPIB améliorant son efficacité.
Testwall peut fournir le Tektronix TDS540B d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin de calibration ou de réparation du Tektronix TDS540B.
