Tektronix

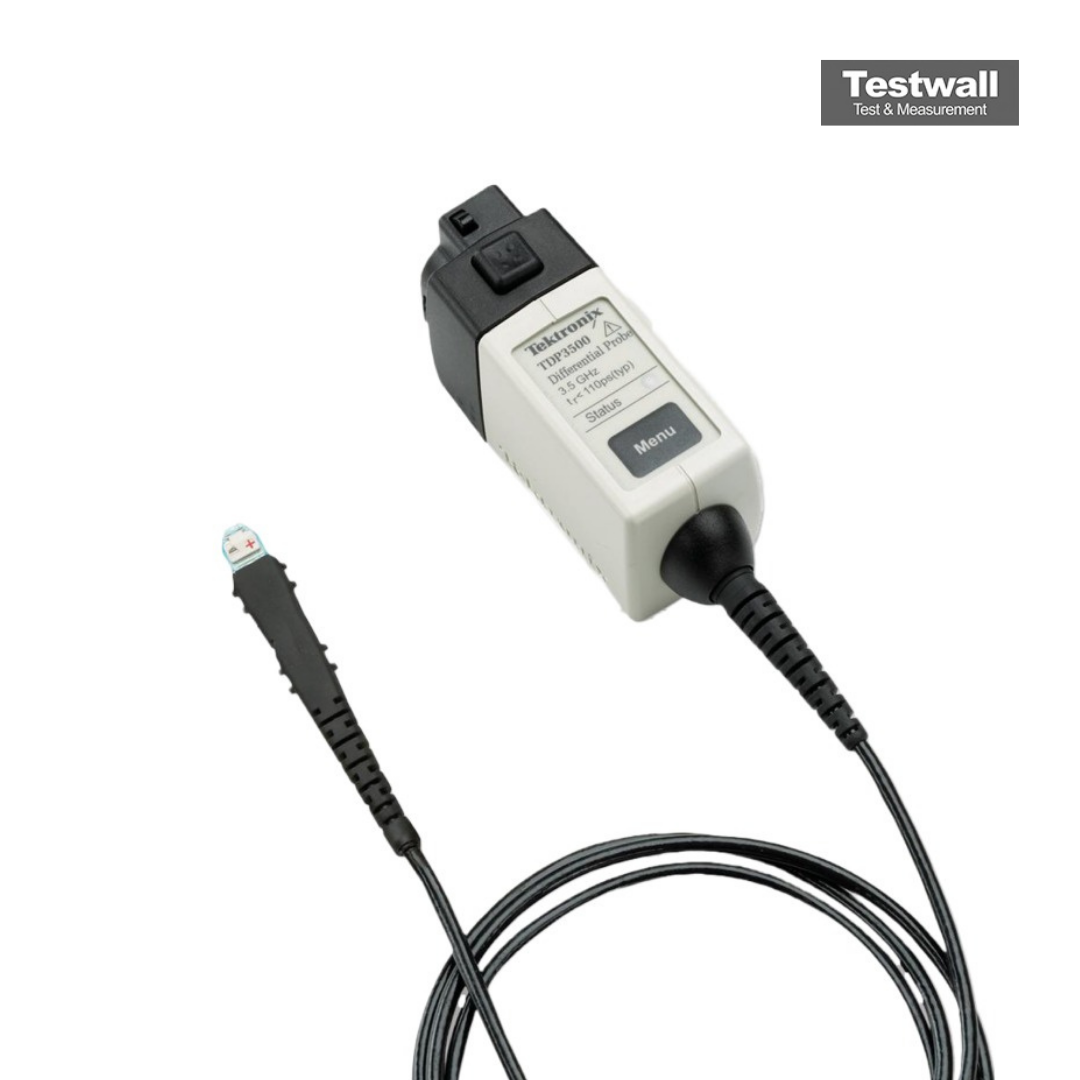

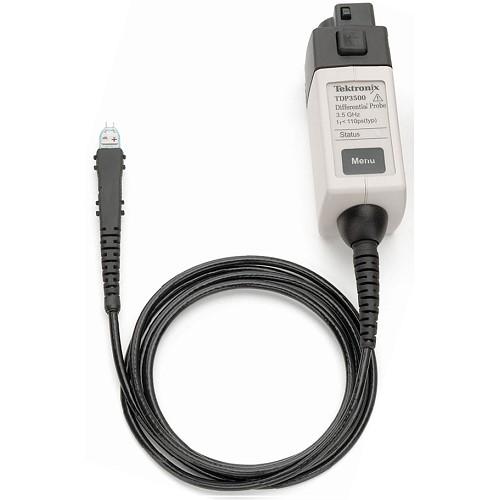

Tektronix TDP3500

Differential Probe, 3.5 GHz
3,5 GHz Bande passante
≤140 ps Temps de montée
Sonde différentielle active Type de sonde
5X Rapport d'atténuation
100 kΩ (différentiel) Résistance d'entrée
Demander la fiche technique
Attribut Valeur
Bande passante 3,5 GHz
Temps de montée ≤140 ps
Type de sonde Sonde différentielle active
Rapport d'atténuation 5X
Résistance d'entrée 100 kΩ (différentiel)
Capacité d'entrée ≤ 0,3 pF (différentiel)
Plage dynamique ±2 V différentiel
Tension d'entrée maximale ±15 V (DC + pic AC)
Taux de réjection du mode commun (CMRR) >60 dB à 1 MHz, >25 dB à 1 GHz
Interface de connexion TekVPI
Tektronix TDP3500 Options:
  • TDP3500 - L0 - English manual
  • TDP3500 - L5 - Japanese manual
  • TDP3500 - L7 - Simplified Chinese manual
  • TDP3500 - C3 - Calibration Service 3 Years
  • TDP3500 - C5 - Calibration Service 5 Years
  • TDP3500 - D1 - Calibration Data Report
  • TDP3500 - D3 - Calibration Data Report 3 Years (with Opt. C3)
  • TDP3500 - D5 - Calibration Data Report 5 Years (with Opt. C5)
  • TDP3500 - R3 - Repair Service 3 Years (including warranty)
  • TDP3500 - R5 - Repair Service 5 Years (including warranty)
  • TDP3500 - SILV900 - Standard warranty extended to 5 years
Formulaire d'étalonnage Tektronix TDP3500

Formulaire de réparation Tektronix TDP3500
Maximum file size: 40MB

Le Tektronix TDP3500 est une sonde active différentielle haute fréquence conçue pour une reproduction fidèle des signaux. Dotée d'une très faible capacité d'entrée et d'un excellent rejet en mode commun, elle réduit les erreurs de mesure dans les environnements bruyants. Son interface TekVPI™ directe ne nécessite aucune alimentation externe, et sa tête compacte permet des tests précis sur des circuits à petite géométrie.

Idéale pour les conceptions de systèmes numériques, elle propose AutoZero, un accès rapide au menu et un contrôle à distance via GPIB/USB.

Testwall peut fournir le Tektronix TDP3500 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments fiables et performants. Contactez-nous pour calibration ou réparation du Tektronix TDP3500.
