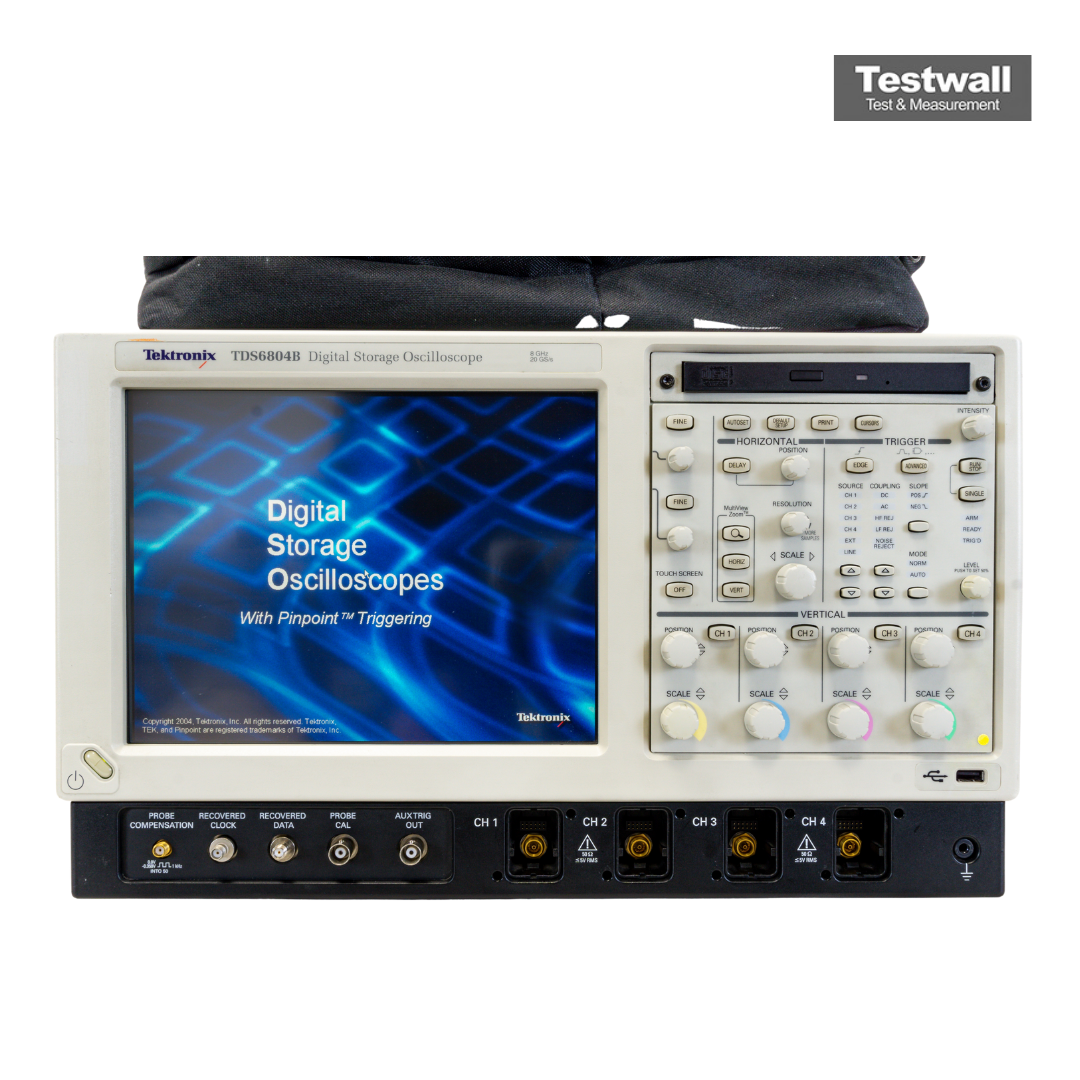

Tektronix TDS6804B
| Attribut | Valeur |
|---|---|
| Largeur de bande | 8 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 25 GS/s |
| Résolution verticale | 8 bits |
| Longueur d'enregistrement | jusqu'à 32 Mo par voie |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Plage de temps de balayage | 20 ps/div à 40 s/div |
| Interface de connectivité | USB, LAN (Ethernet), GPIB |
| Système d'exploitation | Windows XP Professionnel |
| Alimentation électrique | 100 – 240 V CA, 50/60 Hz |
Tektronix TDS6804B Options:
- TDS6804B - A0 - North America power
- TDS6804B - A1 - Universal EURO power
- TDS6804B - A2 - United Kingdom power
- TDS6804B - A3 - Australia power
- TDS6804B - A5 - Switzerland power
- TDS6804B - A6 - Japan power
- TDS6804B - A10 - China power
- TDS6804B - A99 - No power cord or AC adapter
- TDS6804B - L5 - Japanese manual
- TDS6804B - L7 - Simplified Chinese manual
- TDS6804B - L10 - Russian manual
- TDS6804B - FHD - Front-panel 40 GB removable hard disk drive, replaces front panel CD-R/W which is moved to the back
- TDS6804B - 1K - K4000 Oscilloscope Cart
- TDS6804B - 1R - Rackmount Kit
- TDS6804B - C3 - Calibration Service 3 Years
- TDS6804B - C5 - Calibration Service 5 Years
- TDS6804B - D1 - Calibration Data Report
- TDS6804B - D3 - Calibration Data Report 3 Years (requires Option C3)
- TDS6804B - D5 - Calibration Data Report 5 Years (with Option C5)
- TDS6804B - R3 - Repair Service 3 Years
- TDS6804B - R5 - Repair Service 5 Years
- TDS6804B - 2M - 8 M samples on all channels
- TDS6804B - 3M - 16 M samples on all channels
- TDS6804B - 4M - 32 M samples on all channels
- TDS6804B - CP2 - TDSCPM2 ANSI/ITU Telecom pulse compliance testing software (requires Option SM)
- TDS6804B - DVI - TDSDVI DVI compliance test solution
- TDS6804B - ET3 - TDSET3 Ethernet compliance test software
- TDS6804B - HT3 - HDMI compliance test software
- TDS6804B - JA3 - TDSJIT3 v2.0 Advanced jitter analysis software
- TDS6804B - JE3 - TDSJIT3 v2.0 Essentials jitter analysis software
- TDS6804B - J2 - TDSDDM2 Disk drive analysis software
- TDS6804B - PW3 - TDSPWR3 Power measurement and analysis software
- TDS6804B - RTE - TDSRT-Eye Serial Data Compliance Analysis Software
- TDS6804B - RJA - Software Bundle of TDSJIT3 v2.0, TDSRT-Eye, and Protocol Trigger and Decode
- TDS6804B - RSA - Software Bundle of TDSJIT3 v2.0, RT-Eye, Serial Trigger, Protocol Trigger and Decode, and Serial Mask testing
- TDS6804B - PCE - PCI Express Compliance Module for Option RTE (requires Option RTE)
- TDS6804B - PTD - Protocol Trigger and Decode (provides protocol decode on all models, requires Opt. ST for protocol triggering on TDS6000C series only)
- TDS6804B - IBA - InfiniBand Compliance Module for Option RTE
- TDS6804B - SM - Serial communications mask testing (enables hardware clock recovery)
- TDS6804B - SST - SATA and SAS Analysis Software Module for Option RTE
- TDS6804B - ST - Serial pattern trigger (enables hardware clock recovery)
- TDS6804B - USB - TDSUSBS USB2.0 Compliance test software only (requires TDSUSBF test fixture)
| Model | TDS6804B |
|---|
L'oscilloscope Tektronix TDS6804B offre une bande passante avancée de 8 GHz sur quatre canaux synchronisés, améliorée par un traitement numérique du signal (DSP) pour une fidélité optimale. Il prend en charge un échantillonnage de 20 GS/s et une mémoire de 2Mpts/canal. Le DSP désactivable donne accès à la bande analogique réelle de 7 GHz.
Idéal pour l'analyse de données série haute vitesse, parfait pour le débogage d'interfaces série multi-voies. Avec affichage XGA haute résolution, USB2.0, CD-R/W et réseau intégré, il garantit un diagnostic efficace.
Testwall peut fournir l'oscilloscope Tektronix TDS6804B d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité inégalée. Veuillez nous contacter directement si vous avez besoin d'une calibration ou d'une réparation du Tektronix TDS6804B Oscilloscope.
