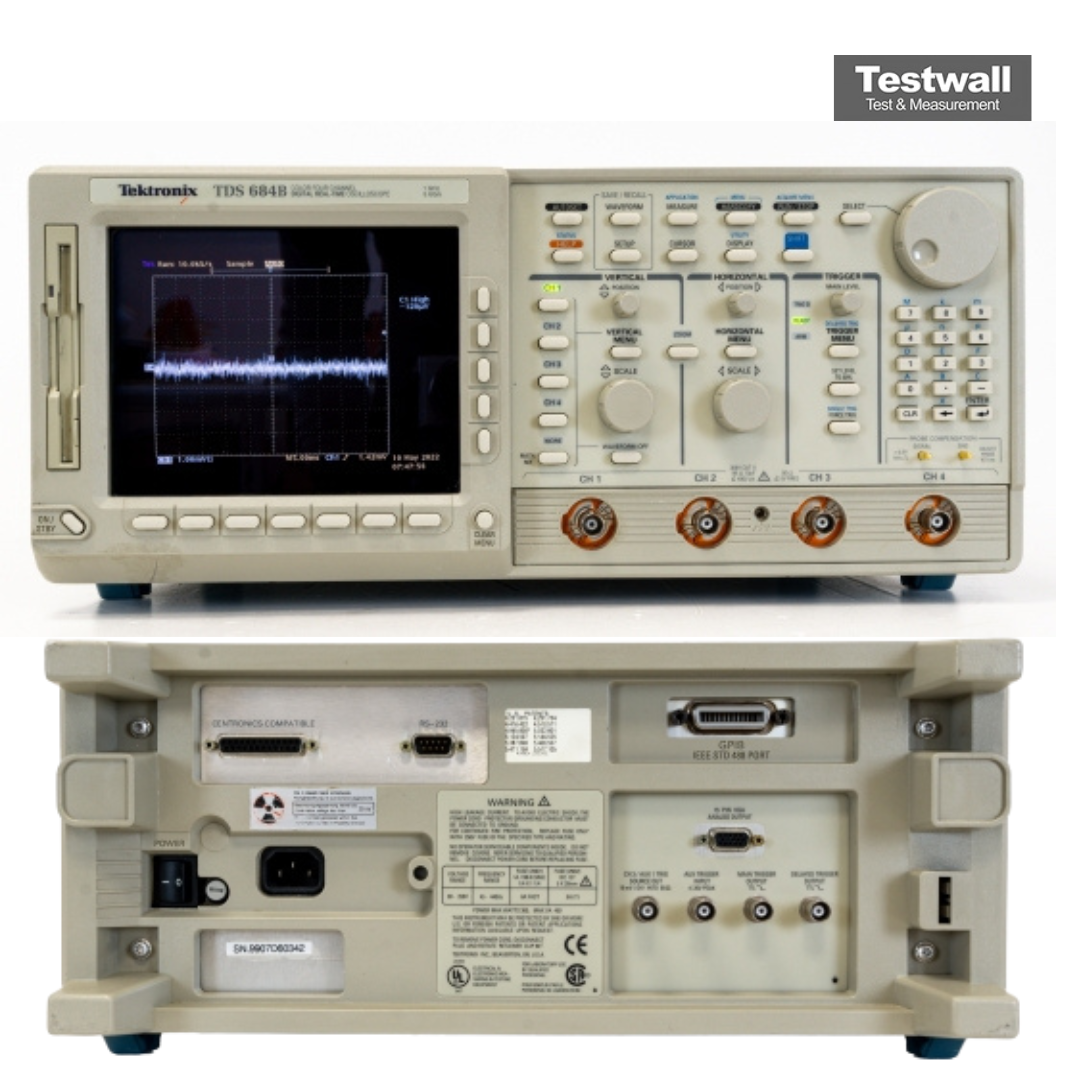

Tektronix TDS684B
| Attribut | Valeur |
|---|---|
| Largeur de bande passante | 1 GHz |
| Taux d'échantillonnage en temps réel | 5 GS/s |
| Nombre de voies | 4 voies |
| Longueur d'enregistrement | 15 000 points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 500 ps/div à 10 s/div |
| Précision de la base de temps | ±10 ppm |
| Interface de communication | GPIB, RS-232, Centronics |
| Alimentation électrique | 100 – 240 V CA, 50/60 Hz |
Tektronix TDS684B Options:
- TDS684B - Opt. 05 - Video Trigger, NTSC, PAL, HDTV, FlexFormat™
- TDS684B - Opt. 1K - Model K420 Instrument Cart
- TDS684B - Opt. 1R - Rackmount Kit
- TDS684B - Opt. 26 - Add four P6245 1.5 GHz, 1pF FET Probes
- TDS684B - Opt. D1 - Calibration Data Report
- TDS684B - Opt. A1 - International Power Plug Option A1
- TDS684B - Opt. A2 - International Power Plug Option A2
- TDS684B - Opt. A3 - International Power Plug Option A3
- TDS684B - Opt. A4 - International Power Plug Option A4
- TDS684B - Opt. A5 - International Power Plug Option A5
- TDS684B - Opt. C3 - Three years of Calibration Services
- TDS684B - Opt. C5 - Five years of Calibration Services
- TDS684B - Opt. D3 - Test Data (requires Opt. C3)
- TDS684B - Opt. D5 - Test Data (requires Opt. C5)
- TDS684B - Opt. R5 - Repair warranty extended to cover five years
| Model | TDS684B |
|---|
Le Tektronix TDS684B est un oscilloscope numérique à 4 canaux de 1 GHz avec un échantillonnage de 5 GSa/s et 29 mesures automatiques. Il permet une capture haute résolution des formes d'onde avec une précision temporelle de 10 ppm, idéal pour les signaux rapides et transitoires.
Parfait pour le dépannage, la conception et les tests de production, le TDS684B offre une analyse détaillée de l'amplitude, de la fréquence et du temps de montée des signaux électroniques.
Testwall peut fournir le Tektronix TDS684B d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d'étalonnage ou de réparation du Tektronix TDS684B.
