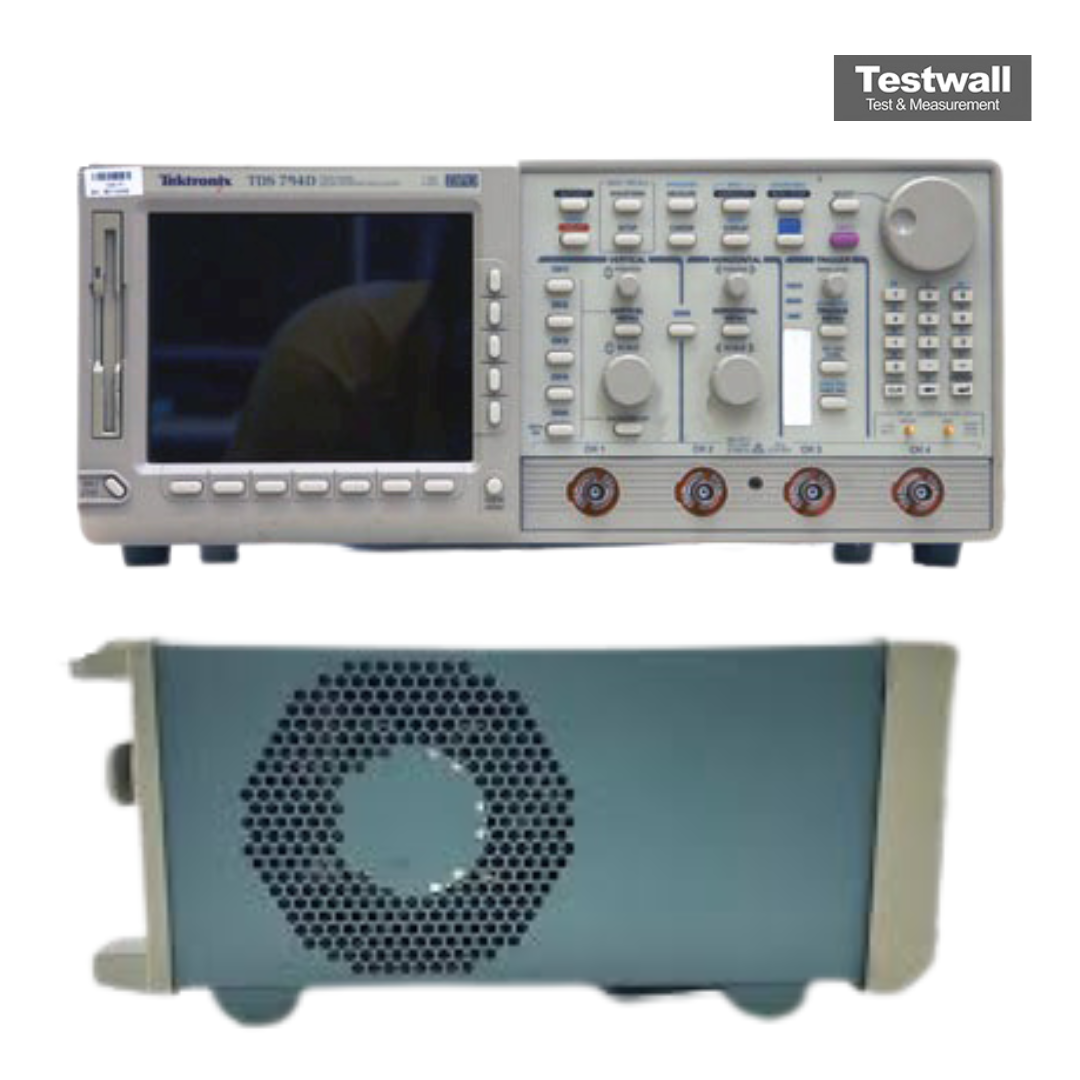

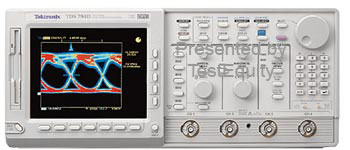

Tektronix TDS794D
| Attribut | Valeur |
|---|---|
| Bande passante | 2 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 4 GS/s sur toutes les voies |
| Taux d'échantillonnage en temps équivalent | 200 GS/s |
| Longueur d'enregistrement | jusqu'à 500 000 points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps (plage) | 200 ps/div à 40 s/div |
| Précision de la base de temps | ±10 ppm |
| Interface et connectivité | GPIB, RS-232, Centronics (port parallèle) |
Tektronix TDS794D Options:
- TDS794D - Opt. 05 - Add video trigger (NTSC, PAL, HDTV, FlexFormat). Not available on the TDS 794D.
- TDS794D - Opt. 1M - Add 130 K/channel memory length (500 K max on TDS 794D, TDS 784D, TDS 754D, TDS 580D, TDS 540D)
- TDS794D - Opt. 2M - Add 2M/channel memory length (8 M max on TDS 794D, TDS 784D, TDS 754D, TDS 580D, TDS 540D). Includes internal hard disk drive.
- TDS794D - Opt. 2C - Communication Signal Analyzer; includes comm triggers and communication mask testing.
- TDS794D - Opt. 3C - Short-wavelength (Fibre Channel FC133, FC266, FC513, FC1063) Optical Reference Receiver; includes P6701B and system calibration. Not available on the TDS 794D.
- TDS794D - Opt. 4C - Long-wavelength (SONET/SDH OC1/STM0, OC3/STM1, OC12/STM4) Optical Reference Receiver; includes P6703B and system calibration. Not available on the TDS 794D.
- TDS794D - Opt. 31 - Add 1 each P6339A buffered passive probe (TDS 794D only)
- TDS794D - Opt. 32 - Add 1 each P6217 active probe (TDS 794D only)
- TDS794D - Opt. 33 - Add 1 each P6158 low capacitance probe (TDS 794D, TDS 784D, TDS 580D only)
- TDS794D - Opt. 34 - Add 1 each P6247 differential probe
- TDS794D - Opt. C3 - Three years of Calibration Services
- TDS794D - Opt. C5 - Five years of Calibration Services
- TDS794D - Opt. D1 - Cal Data Report
- TDS794D - Opt. D3 - Test Data (requires Opt. C3)
- TDS794D - Opt. D5 - Test Data (requires Opt. C5)
- TDS794D - Opt. R5 - Repair warranty extended to cover five years
- TDS794D - Opt. A1 - European power cord (220 V, 50 Hz)
- TDS794D - Opt. A2 - UK power cord (240 V, 50 Hz)
- TDS794D - Opt. A3 - Australian power cord (240 V, 50 Hz)
- TDS794D - Opt. A4 - North American power cord (240 V, 60 Hz)
- TDS794D - Opt. A5 - Swiss power cord (220 V, 50 Hz)
- TDS794D - Opt. 1K - Add K420 scope cart
- TDS794D - Opt. 1R - Rackmount kit
- TDS794D - Opt. L1 - Substitute French user manual for English user manual
- TDS794D - Opt. L3 - Substitute German user manual for English user manual
- TDS794D - Opt. L5 - Substitute Japanese user manual for English user manual
- TDS794D - Opt. L9 - Substitute Korean user manual for English user manual
| Model | TDS794D |
|---|
Le Tektronix TDS794D est un oscilloscope numérique 4 canaux avec bande passante de 2 GHz, échantillonnage à 4 GS/s, détection de crête de 1 ns, longueur d’enregistrement de 50 k et sensibilité de 1 mV/div, intégrant timestamp FastFrame, histogrammes, calculs avancés et contrôle GPIB.
Il offre jusqu’à 200 000 formes d’onde/s, déclenchement avancé, analyse SONET/SDH/Fibre Channel, parfait pour l’inspection de signaux—probes vendues séparément.
Testwall peut fournir le Tektronix TDS794D d’occasion, entièrement testé. Avec support expert et livraison mondiale, Testwall garantit des instruments haute performance avec fiabilité et qualité de service incomparables. Merci de nous contacter directement si vous avez besoin d’étalonnage ou de réparation du Tektronix TDS794D.
