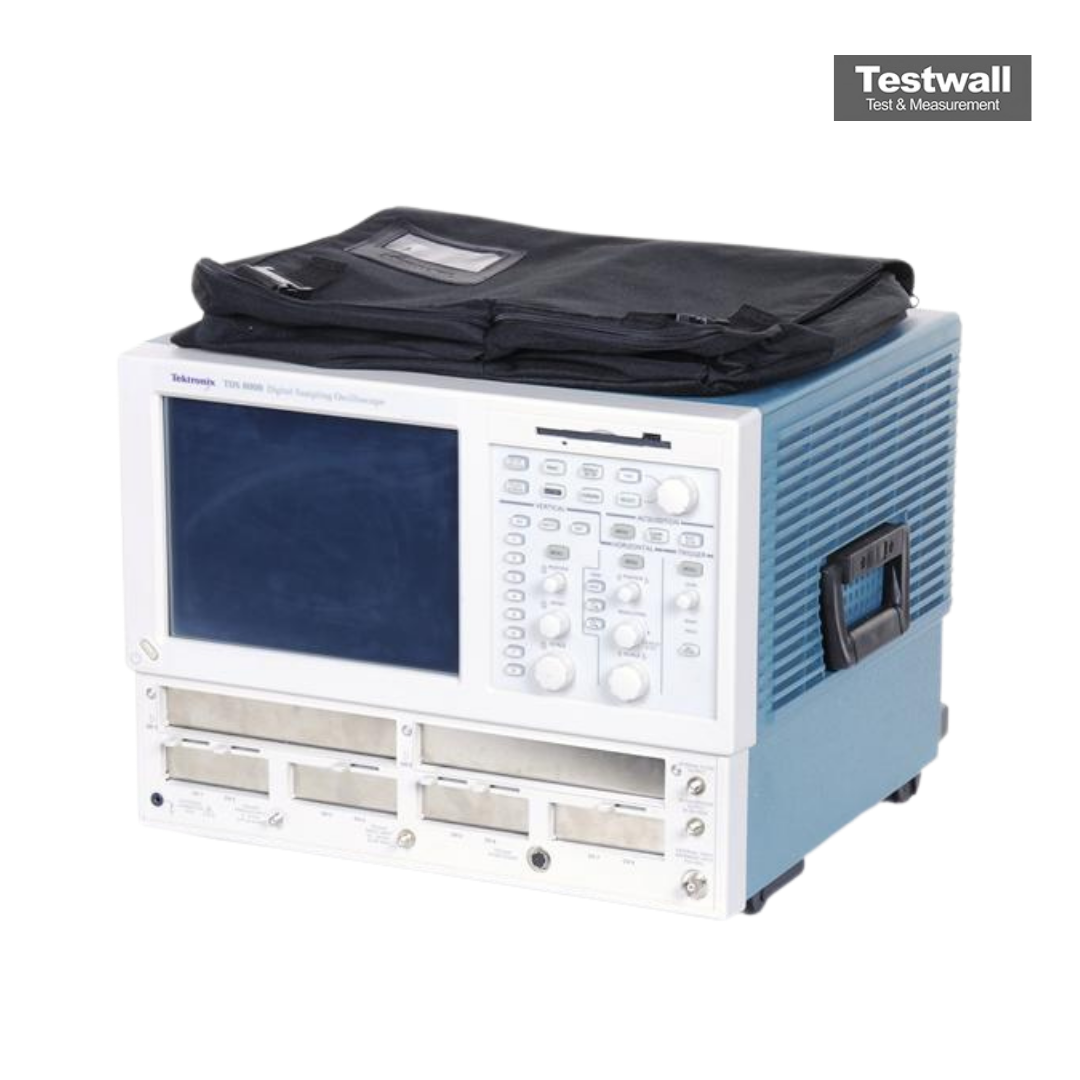

Tektronix TDS8000
| Attribut | Valeur |
|---|---|
| Largeur de bande | Jusqu'à 70 GHz (avec modules d'échantillonnage appropriés) |
| Taux d'échantillonnage | 200 kéchantillons/s en mode séquentiel équivalent |
| Nombre de canaux | 2 emplacements pour modules d'échantillonnage (extensible) |
| Résolution verticale | 12 bits |
| Longueur d'enregistrement | Jusqu'à 4000 points par enregistrement |
| Temps de montée | Inférieur à 4,7 ps (selon le module utilisé) |
| Interface utilisateur | Écran couleur avec interface graphique Windows |
| Connectivité | GPIB, RS-232, port Ethernet et USB |
| Alimentation électrique | 100 - 240 V CA, 50/60 Hz |
| Compatibilité des modules | Compatible avec la gamme de modules d'échantillonnage TekConnect 80E00 |
Tektronix TDS8000 Options:
Options available for the Tektronix Sampling oscilloscope mainframe. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- TDS8000 - 80E0x - Electrical sampling modules (e.g. 80E03, 80E04, 80E09, 80E10)
- TDS8000 - 80C0x - Optical sampling modules (e.g. 80C02, 80C08, 80C10, 80C12)
- TDS8000 - 80A0x - Accessory modules (e.g. 80A05 clock recovery, 80A06 pattern sync)
- TDS8000 - 82A04 - Phase reference module (low-jitter timebase)
- TDS8000 - 80SJNB - Jitter, noise and BER analysis software (Essentials / Advanced)
- TDS8000 - 80SICON - IConnect TDR and S-parameter software
- TDS8000 - ADVTRIG - Advanced trigger (DSA8300)
L'oscilloscope numérique à échantillonnage Tektronix TDS8000 offre une bande passante jusqu'à 50 GHz, une architecture modulaire avec jusqu'à 8 canaux d'acquisition, et une interface graphique sous Microsoft Windows. Conçu pour l'acquisition rapide de formes d'onde, il assure une excellente stabilité temporelle, une résolution verticale élevée et des mesures répétables. Son interface intuitive et son écran de 10,4 pouces permettent une analyse précise des communications numériques et des tests TDR.
Idéal pour la caractérisation TDR des circuits imprimés, boîtiers CI et câbles, le TDS8000 est aussi efficace pour les diagnostics de semi-conducteurs.
Testwall peut fournir l'oscilloscope Tektronix TDS8000 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants, fiables et de haute qualité. Contactez-nous pour la calibration ou la réparation du Tektronix TDS8000.
