Teledyne LeCroy

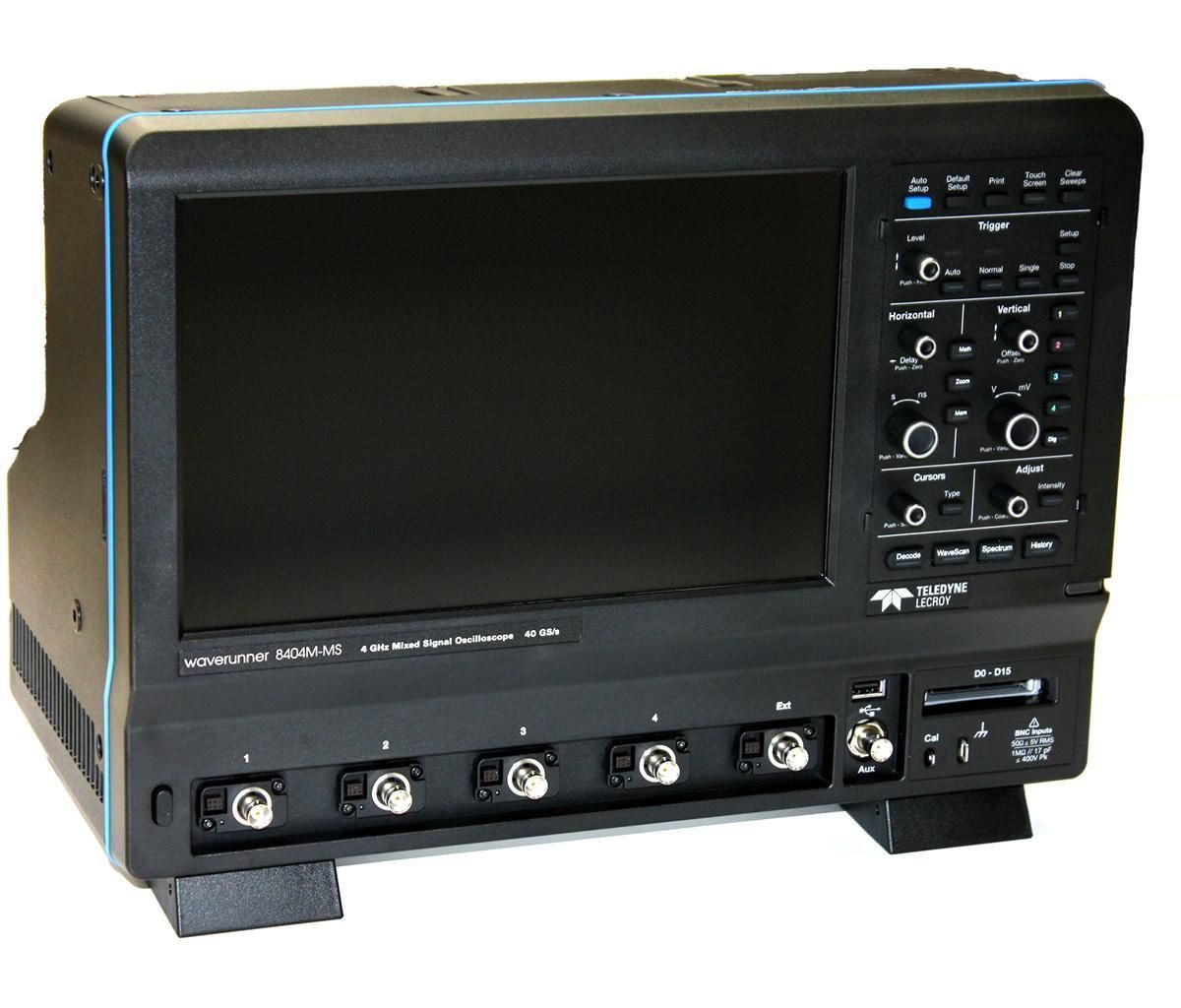

Teledyne LeCroy WR8404M-MS

4 GHz, 20 GS/s, 4ch, 64 Mpts/Ch DSO with 12.1" WXGA Color Display
4 GHz Bande passante
4 Nombre de voies analogiques
20 GS/s Taux d'échantillonnage maximum
16 Mpts/voie Mémoire d'acquisition
16 voies logiques Voies numériques (MSO)
Attribut Valeur
Bande passante 4 GHz
Nombre de voies analogiques 4
Taux d'échantillonnage maximum 20 GS/s
Mémoire d'acquisition 16 Mpts/voie
Voies numériques (MSO) 16 voies logiques
Résolution verticale 8 bits
Taille de l'écran 12,1 pouces (écran tactile couleur)
Sensibilité verticale 1 mV/div à 1 V/div
Base de temps 200 ps/div à 1 ks/div
Interface de connectivité USB, Ethernet (LAN), GPIB en option
Teledyne LeCroy WaveRunner 8404M Options:
  • WaveRunner 8404M - WR8K-SDAII - SDA II serial data and jitter analysis
  • WaveRunner 8404M - WR8K-EYEDRII - Eye Doctor II signal integrity tools
  • WaveRunner 8404M - WR8K-JITKIT - Jitter analysis toolkit
  • WaveRunner 8404M - WR8K-SDM - Serial data mask testing
  • WaveRunner 8404M - WR8K-PWR - Power analyser
  • WaveRunner 8404M - WR8K-SPECTRUM - Spectrum analyser and advanced FFT
  • WaveRunner 8404M - WR8K-DFP2 - Digital filter package
  • WaveRunner 8404M - WR8K-DDR3-TOOLKIT - DDR3/DDR2/LPDDR debug toolkit
  • WaveRunner 8404M - WR8K-XDEV - Advanced customisation
  • WaveRunner 8404M - WR8K-EMB TD - I2C, SPI, UART trigger and decode bundle
  • WaveRunner 8404M - WR8K-I2CBUS TD - I2C trigger and decode
  • WaveRunner 8404M - WR8K-SPIBUS TD - SPI trigger and decode
  • WaveRunner 8404M - WR8K-UART-RS232BUS TD - UART and RS-232 trigger and decode
  • WaveRunner 8404M - WR8K-CANBUS TD - CAN trigger and decode
  • WaveRunner 8404M - WR8K-CAN FDBUS TD - CAN FD trigger and decode
  • WaveRunner 8404M - WR8K-LINBUS TD - LIN trigger and decode
  • WaveRunner 8404M - WR8K-FLEXRAYBUS TD - FlexRay trigger and decode
  • WaveRunner 8404M - WR8K-USB2bus TD - USB 2.0 trigger and decode
  • WaveRunner 8404M - WR8K-1553 TD - MIL-STD-1553 trigger and decode
  • WaveRunner 8404M - WR8K-80B-8b10b TD - 8b/10b decode with 80-bit serial trigger
  • WaveRunner 8404M - WR8K-DPHYbus D - MIPI D-PHY decode
  • WaveRunner 8404M - QPHY-DDR3 - DDR3 compliance package
  • WaveRunner 8404M - WR8K-UPG-16GBRAM - RAM upgrade from 8 GB to 16 GB
  • WaveRunner 8404M - WR8K-256GB-RSSD - 256 GB removable SSD
Formulaire d'étalonnage Teledyne LeCroy WR8404M-MS

Formulaire de réparation Teledyne LeCroy WR8404M-MS
Maximum file size: 40MB

Le Teledyne LeCroy WR8404M-MS est un oscilloscope mixte offrant une bande passante analogique de 500 MHz à 4 GHz avec une fréquence d’échantillonnage de 40 GS/s. Doté de quatre canaux analogiques et seize canaux logiques à 1,25 GS/s, il garantit une acquisition précise des signaux complexes. L’interface avancée MAUI avec commande OneTouch assure une utilisation intuitive, tandis que des outils intégrés comme l’analyse de gigue, WaveScan, LabNotebook et la recherche de motifs optimisent l’efficacité.

Conçu pour les ingénieurs développant des systèmes mixtes, le WR8404M-MS offre une flexibilité inégalée pour la capture et l’analyse des signaux.

Testwall peut fournir l’oscilloscope mixte Teledyne LeCroy WR8404M-MS d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante et fiable. Veuillez nous contacter si vous avez besoin d’un service de calibration ou de réparation du Teledyne LeCroy WR8404M-MS.
