Teledyne LeCroy

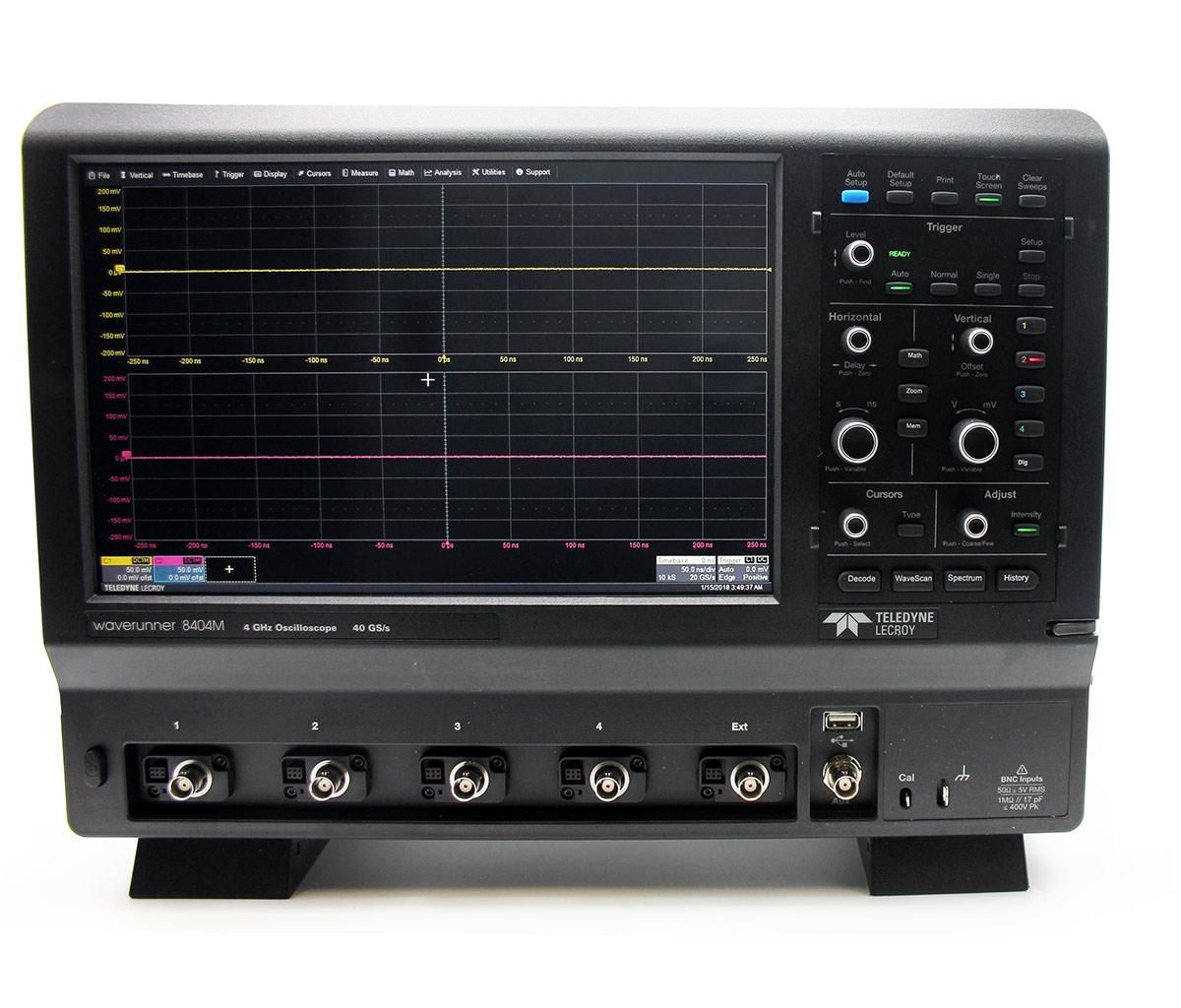

Teledyne LeCroy WR8404M

4 GHz, 20 GS/s, 4ch, 64 Mpts/Ch DSO with 12.1" WXGA Color Display
4 GHz Bande passante
4 voies Nombre de voies
20 GS/s (voie unique), 10 GS/s (toutes voies) Taux d'échantillonnage
jusqu'à 256 Mpts/voie Mémoire d'acquisition
8 bits (jusqu'à 11 bits en mode haute résolution) Résolution verticale
Attribut Valeur
Bande passante 4 GHz
Nombre de voies 4 voies
Taux d'échantillonnage 20 GS/s (voie unique), 10 GS/s (toutes voies)
Mémoire d'acquisition jusqu'à 256 Mpts/voie
Résolution verticale 8 bits (jusqu'à 11 bits en mode haute résolution)
Sensibilité verticale 1 mV/div à 1 V/div
Base de temps 20 ps/div à 1000 s/div
Gigue de déclenchement 1 ps RMS
Taux de capture des formes d'onde jusqu'à 1 000 000 formes d'onde/seconde
Interface et connectivité USB, Ethernet, DisplayPort, interface XDEV pour développement avancé
Teledyne LeCroy WaveRunner 8404M Options:
  • WaveRunner 8404M - WR8K-SDAII - SDA II serial data and jitter analysis
  • WaveRunner 8404M - WR8K-EYEDRII - Eye Doctor II signal integrity tools
  • WaveRunner 8404M - WR8K-JITKIT - Jitter analysis toolkit
  • WaveRunner 8404M - WR8K-SDM - Serial data mask testing
  • WaveRunner 8404M - WR8K-PWR - Power analyser
  • WaveRunner 8404M - WR8K-SPECTRUM - Spectrum analyser and advanced FFT
  • WaveRunner 8404M - WR8K-DFP2 - Digital filter package
  • WaveRunner 8404M - WR8K-DDR3-TOOLKIT - DDR3/DDR2/LPDDR debug toolkit
  • WaveRunner 8404M - WR8K-XDEV - Advanced customisation
  • WaveRunner 8404M - WR8K-EMB TD - I2C, SPI, UART trigger and decode bundle
  • WaveRunner 8404M - WR8K-I2CBUS TD - I2C trigger and decode
  • WaveRunner 8404M - WR8K-SPIBUS TD - SPI trigger and decode
  • WaveRunner 8404M - WR8K-UART-RS232BUS TD - UART and RS-232 trigger and decode
  • WaveRunner 8404M - WR8K-CANBUS TD - CAN trigger and decode
  • WaveRunner 8404M - WR8K-CAN FDBUS TD - CAN FD trigger and decode
  • WaveRunner 8404M - WR8K-LINBUS TD - LIN trigger and decode
  • WaveRunner 8404M - WR8K-FLEXRAYBUS TD - FlexRay trigger and decode
  • WaveRunner 8404M - WR8K-USB2bus TD - USB 2.0 trigger and decode
  • WaveRunner 8404M - WR8K-1553 TD - MIL-STD-1553 trigger and decode
  • WaveRunner 8404M - WR8K-80B-8b10b TD - 8b/10b decode with 80-bit serial trigger
  • WaveRunner 8404M - WR8K-DPHYbus D - MIPI D-PHY decode
  • WaveRunner 8404M - QPHY-DDR3 - DDR3 compliance package
  • WaveRunner 8404M - WR8K-UPG-16GBRAM - RAM upgrade from 8 GB to 16 GB
  • WaveRunner 8404M - WR8K-256GB-RSSD - 256 GB removable SSD
Formulaire d'étalonnage Teledyne LeCroy WR8404M

Formulaire de réparation Teledyne LeCroy WR8404M
Maximum file size: 40MB

Le Teledyne LeCroy WR8404M offre une bande passante analogique impressionnante de 4 GHz sur quatre canaux, avec un échantillonnage jusqu’à 40 GS/s et une mémoire d’acquisition de 64 Mpts par canal. Son interface MAUI avec OneTouch améliore l’ergonomie et la rapidité d’utilisation.

Conçu pour la capture de signaux précis et l’analyse de données série haute vitesse, cet oscilloscope prend en charge la recherche d’ondes, la lecture, la documentation et un ensemble complet d’outils de données série, idéal pour le suivi de formes d’ondes de longue durée.

Testwall peut fournir le Teledyne LeCroy WR8404M d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Teledyne LeCroy WR8404M.
