Yokogawa

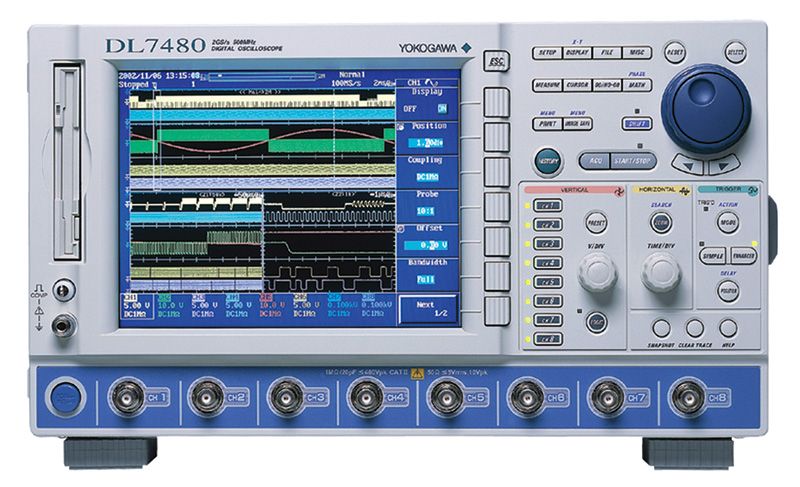

Yokogowa DL7480
500MHz Digital Oscilloscope
4 voies analogiques + 16 voies logiques Nombre de voies
500 MHz Bande passante
2 GS/s (temps réel) Fréquence d'échantillonnage maximale
jusqu'à 16 Mo par voie Longueur de mémoire d'acquisition
8 bits Résolution verticale
| Attribut | Valeur |
|---|---|
| Nombre de voies | 4 voies analogiques + 16 voies logiques |
| Bande passante | 500 MHz |
| Fréquence d'échantillonnage maximale | 2 GS/s (temps réel) |
| Longueur de mémoire d'acquisition | jusqu'à 16 Mo par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 2 mV/div à 10 V/div |
| Base de temps (gamme) | 1 ns/div à 50 s/div |
| Écran | Écran couleur TFT LCD 8,4 pouces |
| Interfaces de communication | GPIB, RS-232, Ethernet (en option) |
| Alimentation électrique | 100 à 240 V CA, 50/60 Hz |
Yokogowa DL7480 Options:
- DL7480 - /D - UL and CSA standard
- DL7480 - /F - VDE standard
- DL7480 - /Q - BS standard
- DL7480 - /R - AS standard
- DL7480 - /H - GB standard
- DL7480 - /J1 - Floppy disk drive
- DL7480 - /J2 - Zip drive
- DL7480 - /B5 - Built-in printer
- DL7480 - /E4 - Four additional passive probes (701470, 701480 only)
- DL7480 - /EX4 - Attach four 701941 probes
- DL7480 - /EA4 - Four additional 701941 probes
- DL7480 - /P4 - Four additional probe power connectors (701470, 701480 only)
- DL7480 - /N4 - Logic input for 701460/701480
- DL7480 - /C7 - SCSI interface
- DL7480 - /C10 - Ethernet interface
- DL7480 - /G2 - User-defined math function
- DL7480 - /G4 - Power Supply Analysis Function
- DL7480 - /F5 - I2C + SPI Bus Analyzer
- DL7480 - /F7 - CAN + SPI Bus Analyzer
- DL7480 - /F8 - I2C + CAN + SPI Bus Analyzer
| Model | DL7480 |
|---|
The Yokogawa DL7480 is a 500.0 MHz - 2.0 GSa/sec , Digital Oscilloscope
