Anritsu
Anritsu 54169A
Integrated Scalar Network Analyser 10MHz - 40GHz.
DC - 18 GHz Gamma di Frequenza
2 Porte Numero di Porte
3,5 mm (compatibile SMA) Tipo di Connettore
50 Ohm Impedenza Caratteristica
+23 dBm Potenza di Ingresso Massima
| Attributo | Valore |
|---|---|
| Gamma di Frequenza | DC - 18 GHz |
| Numero di Porte | 2 Porte |
| Tipo di Connettore | 3,5 mm (compatibile SMA) |
| Impedenza Caratteristica | 50 Ohm |
| Potenza di Ingresso Massima | +23 dBm |
| Gamma Dinamica | fino a 100 dB |
| Tipo di Strumento | Analizzatore di Reti Vettoriale (VNA) |
| Interfaccia di Comunicazione | GPIB (IEEE-488) |
| Alimentazione | 100-240 V CA, 50/60 Hz |
| Temperatura di Esercizio | 0°C - 55°C |
Anritsu 54169A Options:
- 54169A - Option 1 - Rack Mounting with Slides
- 54169A - Option 2 - 70 dB RF Step Attenuator
- 54169A - Option 2A - 70 dB, 20 GHz Step Attenuator
- 54169A - Option 2B - 70 dB, 26.5 GHz Step Attenuator
- 54169A - Option 2C - 70 dB, 40 GHz Step Attenuator
- 54169A - Option 2D - 70 dB, 50 GHz Step Attenuator
- 54169A - Option 4 - 75 ohm source output (Available to 3.0 GHz)
- 54169A - Option 5 - Add Reference Channel
- 54169A - Option 6 - Add External Leveling
- 54169A - Option 7 - Internal Distance-To-Fault Software
- 54169A - Option 8 - Relative Group Delay Software
- 54169A - Option 12 - Add Front Panel Cover
- 54169A - Option 13 - Add Front Mounted Handles
- 54169A - Option 16 - +15 V DC Supply for Millimeter Wave Source Modules (Available with ≤ 20 GHz Models only)
- 54169A - Option 25 - Maintenance Manual
- 54169A - Option 26 - Extra Operation and GPIB Programming Manual
- 54169A - Option 33 - Ink-Jet Printer
| Model | 54169A |
|---|

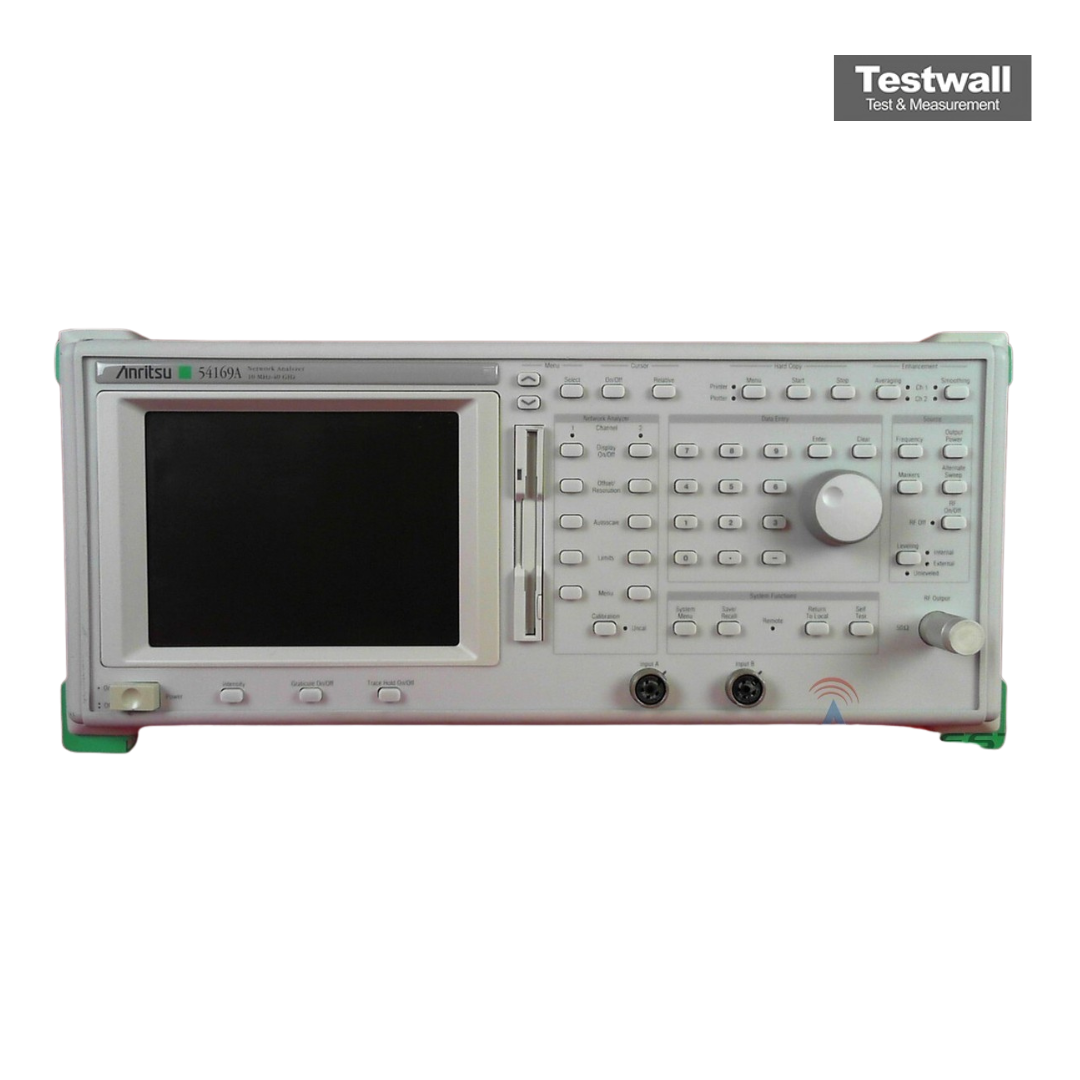

L’Anritsu 54169A è un analizzatore di reti scalare che copre da 10 MHz a 40 GHz, fornendo misure di trasmissione (dB), perdita di ritorno, perdita di ritorno precisa, ROS e potenza. Supporta test Distance‑to‑Fault e ritardo di gruppo per un’analisi RF avanzata.
Il design compatto lo rende ideale per la produzione e il controllo qualità di dispositivi RF come filtri, accoppiatori e amplificatori.
Testwall può fornire l’Anritsu 54169A usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattaci direttamente se hai bisogno di calibrazione o riparazione dell’Anritsu 54169A.
