Keysight (Agilent)

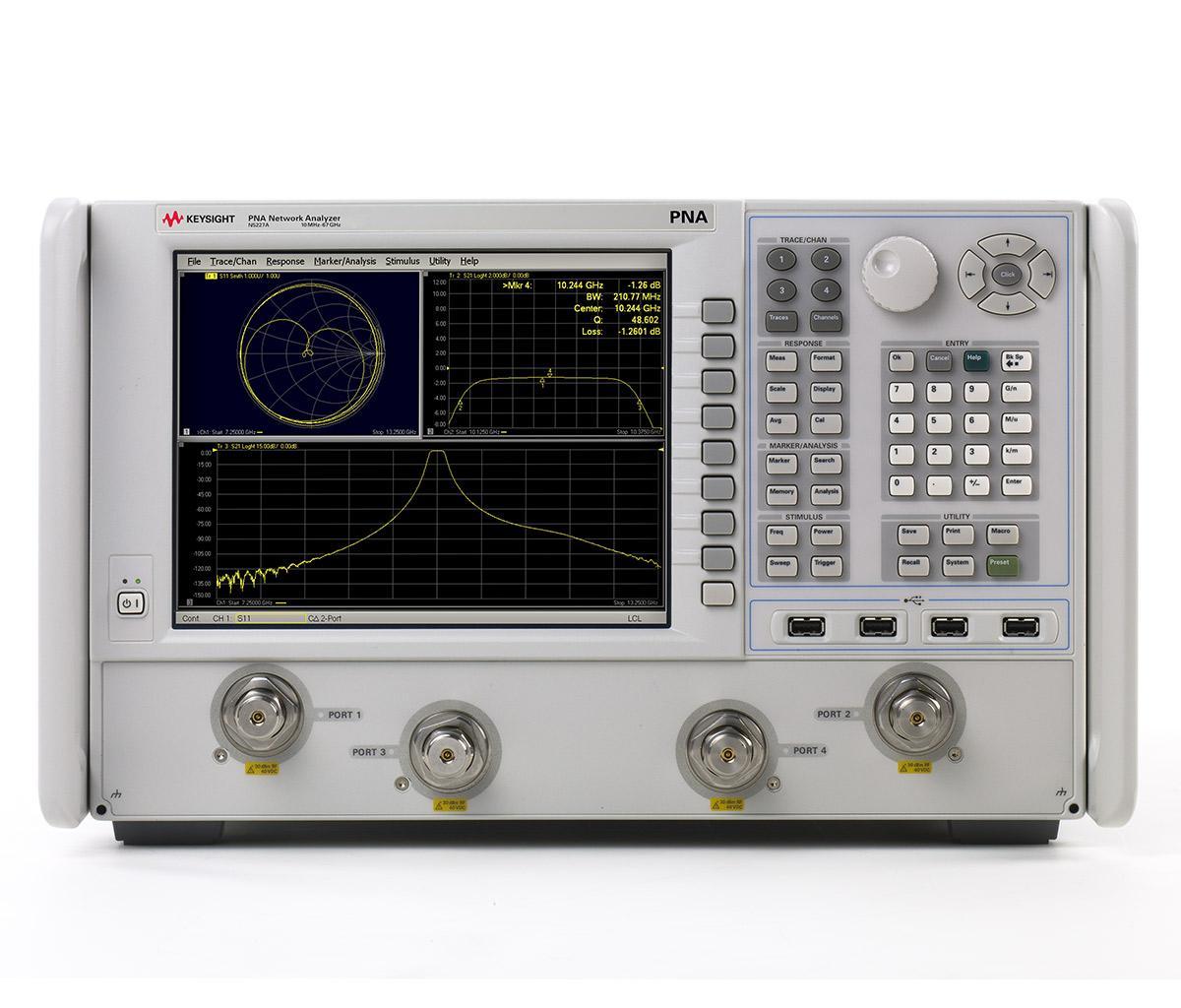

Keysight (Agilent) N5227B-400
4-port, 67 GHz PNA Network Analyzer
10 MHz - 67 GHz Intervallo di frequenza
4 porte Numero di porte
106 dB (spec.), 116 dB (tip.) Gamma dinamica
Da -90 dBm a +13 dBm Potenza di uscita
Fino a 118 dB Dinamica di misura
| Attributo | Valore |
|---|---|
| Intervallo di frequenza | 10 MHz - 67 GHz |
| Numero di porte | 4 porte |
| Gamma dinamica | 106 dB (spec.), 116 dB (tip.) |
| Potenza di uscita | Da -90 dBm a +13 dBm |
| Dinamica di misura | Fino a 118 dB |
| Connettori RF | 1.85 mm (compatibile con 2.4 mm) |
| Velocità di misura | Fino a 42 µs per punto |
| Tracce simultanee | Fino a 16 tracce simultanee |
| Stabilità della frequenza | Riferimento di frequenza interno ad alta stabilità OCXO |
| Interfacce di connettività | USB, LAN (LXI), GPIB |
| Sistema operativo | Windows 10 a 64 bit |
| Larghezza di banda IF | 1 Hz … 15 MHz |
| Numero di punti | max. 32.001 |
| Rumore di traccia | 0,002 dB rms |
| Parametri di misura | parametri S, ritardo di gruppo, rumore di fase (opz.) |
| Display | 12,1" LCD, 1280×800, touchscreen |
Configurazioni disponibili
| Modello | Porte | Intervallo di frequenza | Configurazione |
| N5227B-200 | 2 porte | da 10 MHz a 67 GHz | test set standard |
| N5227B-201 | 2 porte | da 10 MHz a 67 GHz | test set configurabile |
| N5227B-205 | 2 porte | da 900 Hz a 67 GHz | test set configurabile, estensione in bassa frequenza fino a 900 Hz |
| N5227B-219 | 2 porte | da 10 MHz a 67 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5227B-400 | 4 porte | 10 MHz - 67 GHz | |
| N5227B-401 | 4 porte | da 10 MHz a 67 GHz | test set configurabile |
| N5227B-405 | 4 porte | da 900 Hz a 67 GHz | test set configurabile, estensione in bassa frequenza fino a 900 Hz |
| N5227B-419 | 4 porte | da 10 MHz a 67 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
Keysight Technologies N5227B-400 Options:
- N5227B-400 - 200 - 2-port base model with standard test set
- N5227B-400 - 201 - To base model, adds front-panel jumpers and R1 receiver switch
- N5227B-400 - 205 - To base model, adds front-panel jumpers, R1 receiver switch, and low frequency extension (LFE)
- N5227B-400 - 219 - To base model, adds front-panel jumpers, R1 receiver switch, source and receiver attenuators (extended power range), and bias-tees
- N5227B-400 - 400 - 4-port base model with standard test set
- N5227B-400 - 401 - To base model, adds front-panel jumpers and R1 receiver switch
- N5227B-400 - 419 - To base model, adds front-panel jumpers, R1 receiver switch, source and receiver attenuators (extended power range), and bias-tees
Il Keysight (Agilent) N5227B-400 presenta una configurazione dual-source a 4 porte e migliora il N5227A-400 con un pannello frontale aggiornato e opzioni di commutazione del ricevitore, inclusi jumper e R1. Opera fino a 67 GHz per scenari RF complessi.
Supporta commutazione aggiuntiva del ricevitore, routing con jumper, modulatori di impulsi e connessioni di polarizzazione, mantenendo un’elevata gamma dinamica e basso rumore.
Testwall può fornire il Keysight (Agilent) N5227B-400 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumentazione ad alte prestazioni e massima affidabilità. Contattaci per calibrazione o riparazione del Keysight (Agilent) N5227B-400.
